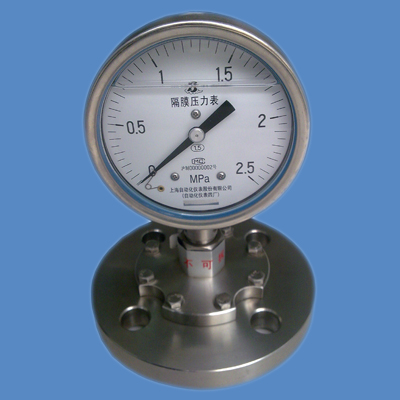

隔膜压力表

  • 这真不是您需要的产品?
  • 品  牌:
  • 天马仪表
  • 主要规格:
  • YSR YMF
  • 用  途:
    • 由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。   隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等.   隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和 制碱等工业部门生产过程中测量流体介质压力之用。      隔膜压力表结构原理   当测量介质的压力P作用于隔膜,    则隔膜产生变形[2],压缩压力仪表测压系统的密封液,使其形成P-△P的压力。当隔膜的刚性足够小时,则△P也很小,压力仪表测压系统形成的压力就近于测量介质的压力。 二、隔膜压力表主要技术指标   1: 温度特性:   由于隔膜压力表系统由填充了密封液作为传递压力的介质,则由于密封液的温度体膨胀系数,使压力仪表随受压部温度升高而示值也升高,其温度影响量与密封液体膨胀系数,隔膜刚度以及受压部温度有关,尤其对于低量程的压力仪表,则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。   ·   2:精度等级 :1.6级 ;2.5级   3:测量范围(Mpa)[3] 螺纹连接式:~0.1~0至0~60   法兰连接式:~0.1~0至0~25   卡箍卫生型:~0.1~0至0~2.5   4:隔膜材料 :0Crl7Nil2Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。   5:内部填充工作液: (1)硅油 (2)根据客户需求填充   6:工作条件   (1)温度 环境温度 - 20~+[4]55℃ 被测介质温度- 20~+55℃   (2)工作压力 静负荷:用至测量上限值的3/4   (3) 交变负荷:用至测量上限值的2/3   (4) 短时压力:用至测量上限值   7 :连接尺寸   (1)螺纹连接:M20*1.5(G3/8″ G1/2″)   (2) 法兰连接   A;机械工业部标准JB81-5 《平焊钢法兰》   B:化学工业部标准《耐酸平焊钢法兰》   C:根据用户需求定制   8 :仪表外径 φ60mm φ75mm φ100mm φ150mm    9:仪表执行标准JB/T8624-1997 三、隔膜压力表液位差的说明   尤其对于带软连接管的隔膜压力表, 由于受压部与通用型压力表安装位置不同,会产生如图所示的液位差的影响量△P。   · 四、隔膜压力表的耐蚀性的说明   隔膜压力表的耐腐蚀性可通过选择合适的与测量介质接触部分的隔离膜片、法兰及密封垫圈的材料来保证。   隔膜材料:0Crl7Nil2Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。   法兰材料:不锈钢0Crl7Nil2M02(316);不锈钢内衬氟塑料(316+F4)。   密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。 五、隔膜压力表的型号标记示例介绍   标记1;Y-100B/SR/MF(A)316/4MPa/50-4.0HGJ46   通用仪表为Y-100B不锈钢压力表,连接式为SR散热式,采用敞开凸面法兰MF隔离器(法兰)材料为碳钢,膜片材料为316不锈钢,测量范围0~4MPA,法兰标50-4.0HGJ46   标记2;YSG-2/ZMG(B)哈/1MPa/20-4.0Hgj47   通用仪表为YSG-2电感压力变送器,连接形式为直接。采用工字型法兰MG,隔离器(法兰)材料为1CR18Ni9,膜片材料为哈式合金,测量范围0~1MaA,法兰标准为20-4.0HGJ47 .   标记3;Y-100B/SR/ML 316/4MPa/M20*1.5   通用仪表为Y-100B不锈钢压力表,连接式为SR散热式,采用螺纹连接ML隔离器 材料为不锈钢,膜片材料为316不锈钢,测量范围0~4MPA,螺纹规格M20*1.5 六、订货须知   1、订货时请注明型号,名称,测量范围,连接形式及尺寸,精度等级。   2、如有特殊要求,请在订货时详细说明。   3、隔膜压力表不得拆卸或更换已配置的仪表,以免填充液外泄影响性能。
    安徽天马集团仪表有限公司

    徐海波

    • [联系时请说明来自检测通]
    • 联系方式:
    • 请点击查看电话

    • 地址:
    • 安徽省天长市经济开发区天马路一号
