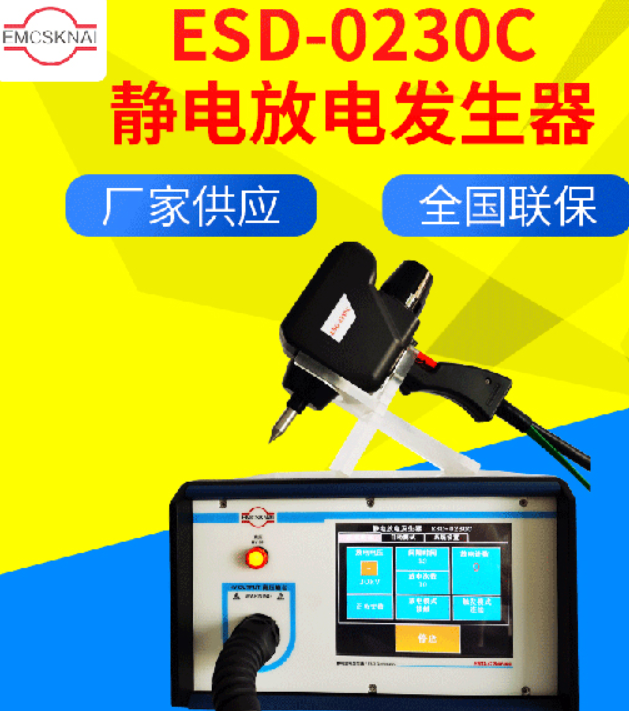

- ESD-0230C静电放电发生器
30KV静电放电发生器
详情说明
30KV全自动静电放电发生器配置技术方案书
一、产品简介：
ESD-0230C静电放电发生器是研制的一种在性能上完全满足IEC61000-4-2和GB/T17626.2标准要求的测试仪。其最大静电放电电压可以达到30kV，足以覆盖标准中最严酷等级的静电电压要求(第4级气隙放电的静电电压要求为15kV)，同时适用于更多的应用领域以及未来新标准的要求。所以ESD-0220C静电放电发生器可用于绝大多数电气与电子设备的静电放电试验，而且可以保证试验的可比性和再现性。
二、仪器配置方案：
1、静电放电抗扰度试验
满足试验标准：IEC61000-4-2 ； GB/T17626.2；GJB128A；GJB1649；GJB548A；GB/T19951；
IEC 61000-6-1；IEC 61000-6-2；IEC 61326；IEC 61340-3-1；EN 61000-6-1；
EN 61000-6-2；EN 61326；ITU-T K.20；ISO 14304；Bellcore GR-1089-Core
ANSI/ESD STM5.1；ANSI/ESDSTM5.2；IBC747-1；JEDEC EIA/JESD22；MIL-STD-750；MIL-STD-883E/F；
ISO10605 ；ISO14304 ；GR 1089
试验目的：主要模拟带电的人体或器物对设备干扰及破坏情况，用于评点电子设备抗静电破坏的能力。
ESD-0230C特点如下：
ESD-0230C静电放电发生器是完全满足IEC61000-4-2标准要求的测试仪。其最大静电放电电压
可以达到30kV，可用于绝大多数电气与电子设备的静电放电试验;而且可以保证试验的可比性和再
现性。易于更换的阻容套件，可方便的进行IEC模式、HBM模式及MM模式等三种模式试验， 适
用于各类半导体器件、电子线路和设备的静电放电试验。该仪器具有性能稳定、使用方便等优点；
并满足IEC、EN、GB等相关标准要求。
性能优秀 ：放电稳定、空气放电电压保持5秒以上，真正是完全符合标准。
结构紧凑:整机轻便(约4kg)，结构小巧美观。
功能齐全:IEC电压，主机自动触发模式，电压渐升扫描、正负循环切换、用户自编程等智能功能。
放电精准:空气放电模式符合标准要求（电压保持5秒以上），与欧美产品相同。放电基本不受空气湿度影响，放电重复性好。业内最轻巧的放电枪，附带辐射干扰很小，且使测试过程非常轻松。
高性价比:主要器件全进口，精度高、故障率低，20kV长时间稳定工作，系少数可以取得中国合格评定国家认可委员会（CNAS）计量报告的国产静电放电发生器。
ESD-0230C技术参数：
主要技术参数：
1、输出电压：0.1～30.0Kv±5％
2、电压极性：正或负
3、触发模式：SINGLE单次；COUNT按设定的放电次数放电；20pps20次／秒；
4、测试功能：内置IEC等级，
5、 放电模式：接触或气隙；放电间隔：0.05～9.99s(当20pps模式下，放电间隔为0.05s)
6、 计数器：1～9999(用于放电次数计数)
7、 放电电容：150Pf±10％（标准配置；特殊要求可定制）
8、 放电电阻：330Ω±10％（标准配置；特殊要求可定制）
9、 放电电极：圆锥形接触放电电极及球形气隙放电电极
10、 使用环境：环境温度：10℃～35℃ 相对湿度：30％～60％
11、 电源：单相AC85～265V，50／60Hz
12、 重量：约4kg
