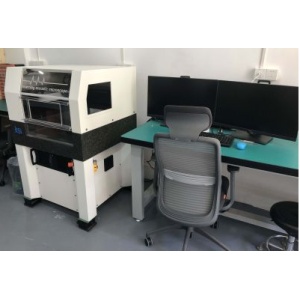

KSI V300E V400E V700E V1000E 超声波扫描显微镜
- KSI V300E V400E V700E V1000E 超声波扫描显微镜
超声波扫描声学显微镜、高分辨超声成像仪、LED分层缺陷检测方案、高分辨 C 扫检测系统
扫描机械机构
①X、Y轴最大扫描区域：300mm×300mm
②X/Y轴均是高精度线性伺服电机，最大扫描速率：2000mm/s，重复精度：
± 0.1μm
③Z轴是高精度自锁步进电机，最大行程：100mm, 重复精度：± 0.25μm
3.2.探头配置
低噪 FCT 高产能探头共 3 个，频率分别是 15MHz 一个、30MHz 一个、
75MHz 一个
3.3.电脑系统
①Intel 酷睿 i5 多核处理器（随Intel 公司更新）
②128GB 固态硬盘 + 1000GB 机械硬盘
③16GB 内存
④2 个 2７英寸显示器
⑤ 正版 Microsoft Windows 7 或更高阶的 windows 10 操作系统
⑥ 键盘和鼠标
⑦Ksi vision 主机控制软件
3.4.扫描模式
①点波形(A-Scan)
②纵剖扫描(B-Scan)
③横剖扫描(C-Scan)
④多层横剖扫描(X-Scan)
⑤ 自定义多层横剖扫描（G-Scan）
3.5.主要功能
①测试LED封装缺陷，如空洞、分层、裂缝、异物等；
②扫描图像模板功能，轻松获得参数一致的声学显微系统图像；
3.6.其它信息
①保存图像格式：JPG、BMP、SAM(sam是原厂图像格式)；
②最大图像采样像素：32000×32000像素
③设备安装电压：220v单相交流电
④设备峰值功率：1.5KW
⑤ 仪器尺寸： 995 x 880 x 500 mm或更大
3.7.KSI V700E 主机与附件清单
1)仪器主机 1 台
2)探头： 15MHz 1 个、30MHz 1 个、75MHz 1 个
3)电脑系统
① Intel 酷睿 i5 多核处理器
② 128GB 固态硬盘 + 1000GB 机械硬盘
③ 16GB 内存
④ 2 个 27 英寸显示器
⑤ 正版 Microsoft Windows 7 或windows 10 操作系统（电脑内置）
⑥ 键盘和鼠标
⑦ Ksi vision 主机控制软件
4)仪器其余部件如下
① 马达驱动器 3 个；
② 超声信号发生器和接收器 1 个；
③ 大理石平台；
④ 超声信号前置放大器 1 个；
⑤ FCT 防水泡附件 1 个；
⑥ 水槽 1 个
⑦ 干手布 1 条
