苏州泰思特EDS 30T EDS20H静电放电模拟器
- EDS 30T3Ctest静电放电模拟器
3Ctest静电放电模拟器（HBM/MM部分）EDS 10IC针对人体模型（HBM）和机械模型（MM）的静电放电抗扰度试验的特点和要求专门设计，可以对LED、晶体管、IC等半导体器件进行静电抗扰度的测试.
【详细说明】

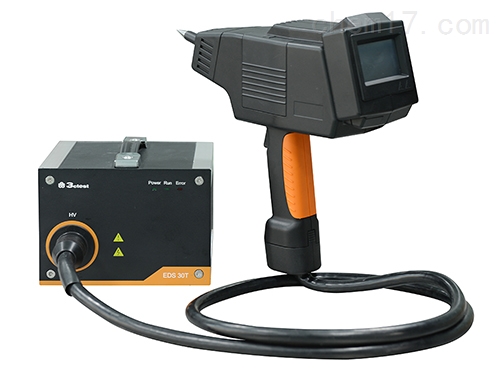

3Ctest静电放电模拟器EDS 30T人体对物体或两个物体之间的静电有时会产生高达数千伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。EDS 30T是一款智能型静电放电发生器，输出电压30kV,也是中国*款自主研发生产，集放电触摸屏控制于一体的静电放电测试仪，依照 EN/IEC 61000-4-2 等要求精确地模拟静电放电脉冲干扰，根据人体工程学设计。LCD触摸屏简单易操作，电源可选择AC与电池盒，RC模块可更换，内置温度湿度计，远程控制软件，确保了在各种测试场合使用的可靠性。
3Ctest静电放电模拟器EDS 30T优点：
1.人体工程学设计；
2.LCD触摸屏控制；
3.温湿度记录和保护；
4.自动极性转换；
5.放电模块可互换，自动识别；
6.内置标准测试程序库；
7.智能检测空气放电失效性；
EDS 30T符合标准
ITU-T K.20
IEC 61000-6-2
IEC 61000-6-1
IEC 61326
GB/T 17626.2
ISO 14304
IEC 61340-3-1
Bellcore GR-1089-Core
IEC 61000-4-2
EN 61000-6-1
EN 61000-6-2
EN 61326
EDS 30T规格参数指标
技术参数
接触放电
200V – 30,000V（±5%）
空气放电
200V – 30,000V（±5%）
电压步进
100V
保持时间
大于 5s
极性
正、负
RC模块识别
自动识别并LCD显示
温湿度
内置温湿度计，记录和保护功能
脉冲重复频率
单次/0.1/0.2/0.5/1/2/5/10/20Hz
触发模式
手动&自动
脉冲计数
1-9999
接触放电模式
150pF/330 ohm
简易程序
依据各种标准等级进行测试
上升时间
0.8ns ± 25%
快速启动测试程序
参数在线可调，简单迅速，易于操作
评估程序
进行20Hz接触放电，对受试设备的测试点进行评估
标准测试程序
符合 IEC/EN61000-4-2
通用参数
重量
约10.6kg
环境温度
15℃-35℃（操作条件）
相对湿度
30%-60%（操作条件）
气压范围
86kPa-106kPa
工作电源
100V-240V（±10%）; 50/60Hz（大陆地区默认AC 220V 50HZ）
EDS 30T标准配置
放电 放电与控制 一把
高压发生器 程控高压电源 一台
标配阻容模块 150pF/330 ohm 放电模块（系统默认），可更换
放电电极 空气放电头、接触放电头
接地线 2m 接地线
包装箱 手提箱
资料 原厂测试校准证书和操作手册
EDS 30T选件（不包含在主机中）
DM1-RFCI 150pF/330 ohm、快速继电器放电模块、上升时间 200ps-300ps
DM2 150pF/2000 ohm (ISO 10605)
DM5 330pF/2000 ohm (ISO 10605)
DM6 330pF/330 ohm (ISO 10605)
DM7 100pF/1500 ohm
DM8 150pF/150 ohm
DM9 500pF/500 ohm
DM10 500pF/5000 ohm
DMx 根据用户需求定制的放电模块
接地高压电阻 2 x 470 kohm
垂直耦合板 500x500mm
水平耦合板 1600x800mm
参考接地板 2700x1800mm
测试桌 1600x800x800mm，全实木；满足IEC 61000-4-2要求
电池盒 8*2600mAh镍氢充电电池，代替AC电源。接触放电+30kV，1Hz，大约8h。尺寸140mm*100mm*35mm。重量0.5Kg
电池充电器 用于电池盒充电
ESD校准装置 用于IEC/EN61000-4-2的波形校准，包括2 ohm 靶子/4GHz，衰减器，同轴电缆，使用说明书
