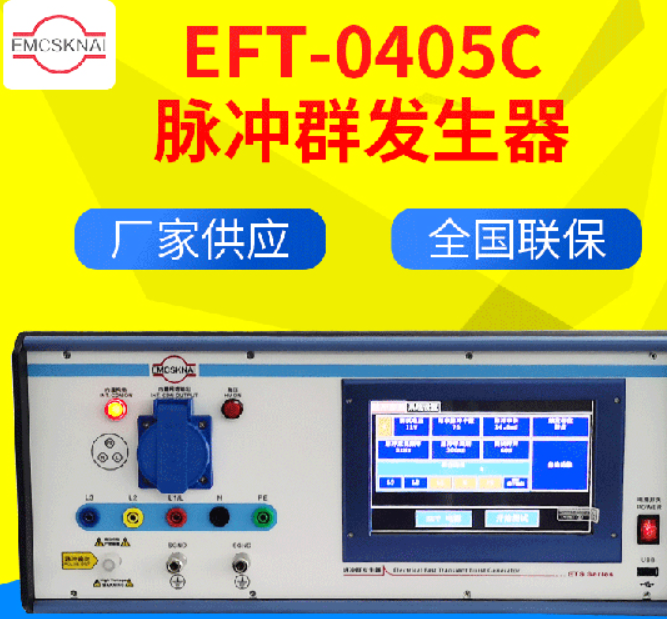

5KV全自动电快速瞬变脉冲群发生器
配置技术方案书
1、电快速瞬变脉冲抗扰度试验
依据标准：IEC61000-4-4 GB/T17626.4
试验目的：主要模拟电网中继电器或接触器在开路电感性负载时产生的干扰，用于评定电子电子产品经受来自电源线或信号线的瞬变群脉冲干扰时的抵抗能力。
简单介绍
EFT-0405C系列群脉冲发生器旨在为评定电气、电子产品的电源线、信号线或控制线经受电快速瞬变脉冲群干扰时的性能确定一个共同的、能再现的依据。该发生器的性能完全满足IEC61000-4-4和GB/T17626.4标准的要求。
主要特点：
7寸触摸LCD界面，功能丰富，操作方便，软件易于升级，性价比高。
· 电子式高压电源，电压稳定精度高。
· 内置电脑控制，稳定可靠，操作方便，测量可编程实现全自动测试。
· 脉冲形成电路中采用进口无感大功率电阻，确保脉冲波形稳定不变。
· 耦合网络采用新技术，输出能量充足。
· 最高电压达5kV，脉冲串长度、脉冲串间隔可调。最高脉冲重复率达1.2MHz。
主要技术指标
输出电压
0.2～5.0kV±5％
脉冲极性
正、负及自动交替。
脉冲重复频率
0.1～1200.0kHz±10％
脉冲串长度
标准
15ms@2.5kHz/5kHz；750us@100kHz；250us@300kHz
脉冲可调
脉冲个数可在1～255选择
脉冲串长度=（脉冲个数-1）/脉冲重复频率；
脉冲前沿
5ns±30%
脉冲宽度（在50Ω）
50ns±30%
脉冲宽度（在1KΩ）
35ns～150ns
脉冲串周期
1~999mS
内阻
50Ω或1000Ω±20%，特殊要求可以定制。
耦合去耦网络
内置三相五线(耦合系数达95%，其他国产为80%)
网络容量
AC380V/16A，DC250V/16A
AC380V/30A，DC250V/30A
外形尺寸（mm）
440×430×450（D×W×H）
440×430×450（D×W×H）
整机重量
约16kg
约20kg
主机电源
单相AC220V±10%、50/60Hz
LCD彩色触摸界面
输出波形图：
