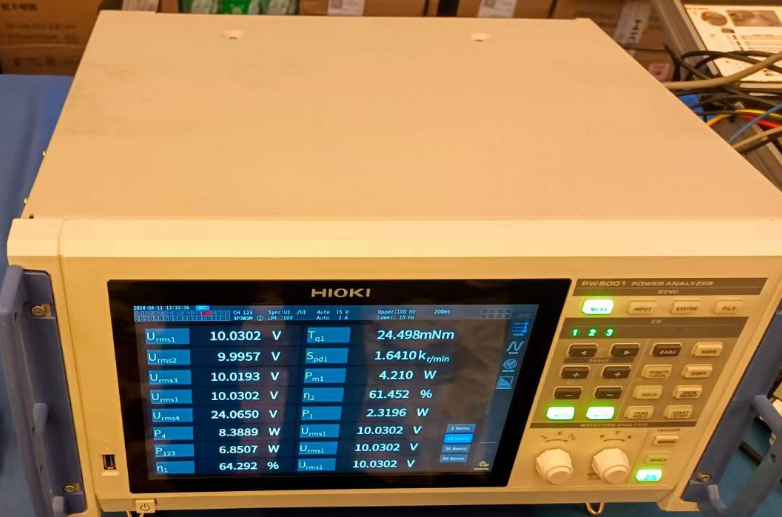

- PW8001 PW6001功率分析仪
基本精度±0.03％，DC精度±0.05％，50 kHz精度±0.2％*1
准确捕捉高速开关产生的功率变化
采样率18bit，抗干扰性（CMRR）110dB/100kHz*1
采用2种输入单元构建适合的测量系统
• 商品信息
测量线路 单相2线, 单相3线, 三相3线, 三相4线
输入单元数 最大8个单元（单元可混搭）
输入单元种类 U7001 2.5 MS/s 输入单元
U7005 15 MS/s 输入单元
测量频率带宽 U7001: DC, 0.1 Hz 〜1 MHz
U7005: DC, 0.1 Hz 〜5 MHz
采样性能 U7001: 2.5 MHz, 16bit
U7005: 15 MHz, 18bit
数据更新率 10 ms, 50 ms, 200 ms
功率精度（U7001） 50 Hz/60 Hz: 0.02% of reading + 0.05% of range
DC: 0.02% of reading + 0.05% of range
50 kHz : 0.4% of reading + 0.1% of range
功率精度（U7005） 50 Hz/60 Hz : 0.01% of reading + 0.02% of range
DC : 0.02% + 0.03% of reading of range
50 kHz: 0.15% of reading + 0.05% of range
测量量程 电压: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V
电流: (Probe1) 100 mA〜2 kA, (Probe2) 100 mA〜50 kA
(量程配置根据所使用的电流传感器变化而变化，Probe2仅指U7001)
测量项目 电压（U）, 电流（I）, 有功功率（P）, 视在功率（S）,无功功率（Q）, 功率因数（λ）, 相位角（φ）, 电压频率（fU）,电流频率（fI）, 功率（η）, 损耗（Loss）, 电压纹波率 （Urf）, 电流纹波率（Irf）, 电流累积（Ih）,功率积算（WP）,电压峰值（Upk）, 电流峰值（Ipk）
谐波测量：最大分析次数500次
波形记录：记录容量5MWord×（（电压/电流）×最多8通道+电机波形）
电机分析（选件）：电压、扭矩、转速、频率、转差率、电机功率
FFT分析*、闪变测量*
*计划Ver 2.00对应
功能 运算功能（效率/损耗、用户自定义*、Δ转换、电流传感器自动相位补偿）
*计划Ver 2.00对应
接口 U盘, LAN, GP-IB, RS-232C, 外部控制, 光纤接口*, BNC同步*, CAN/CAN FD*
*计划Ver 2.00对应
电源 AC 100 V〜240 V, 50 Hz/60 Hz, 230 VA
体积及重量 约430 W × 221 H × 361 D mm, 约14kg
附件 电源线×1, 使用上的注意事项×1 , 使用说明书×1, GENNECT One (PC应用软件) CD ×1, D-sub25针用的连接器×1 (仅限PW8001-02, -05, -12, -15)
