烟气超低排放在线监测分析仪
- 用 途：
- 检测烟气废气排放口中的SO2、O2、NOx浓度(NO、NO2同时在线监测)、温度、烟尘、压力、流量、湿度。
- 5.1设备名称：烟气连续自动监测系统（简称CEMS）。
5.2设备型号:（ TR-9300D ）。
5.3安装位置及监测项目：SO2、O2、Nox、温度、烟尘、压力和流量、湿度。
5.4安装数量：1套CEMS。
5.5仪表的输出单位：
5.5.1 SO2、NOx、烟尘浓度单位以“mg/Nm3”计。
5.5.2 烟气含氧量以“%”计。
5.6 CEMS测量方法
5.6.1烟气采样方法：直接抽取法（全程伴热法）
5.6.2 SO2监测方法：脉冲紫外荧光法
5.6.3 NOx监测方法：化学发光法
5.6.4 O2监测方法：电化学法
5.6.5 粉尘监测方法：激光散射法（旁路抽取法）
5.6.6 温度检测方法：热电阻
5.6.7 压力检测方法：陶瓷电容法
5.6.8 流量检测方法：差压法
6.CEMS系统详述 西安聚能仪器有限公司 贾维浩15891421187 18789429991

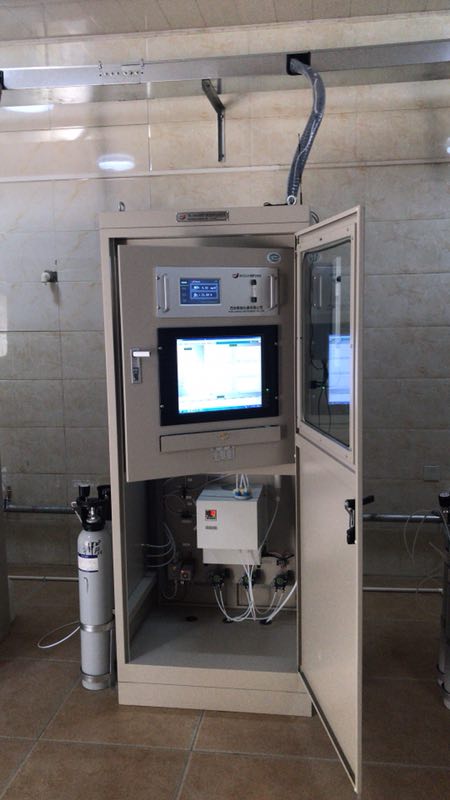

6.1 CEMS系统组成
我公司提供的CEMS系统是针对污染源烟气，用工业型仪器对其NOX、SO2、O2含量、烟气流量、烟气颗粒物、烟气温度等进行连续测量，CEMS系统由以下四部分组成。
1） 烟气成份连续监测系统
2） 颗粒物浓度检测系统
3） 流量检测系统
4） DAS系统
6.2 采样单元
采样单元的作用是将烟道中气体取出并输送到预处理单元，这期间不能发生尘埃堵塞和形成酸雨。
6.2.1 采样探头单元
6.2.1.1 专用电伴热取样探头安装在烟道上，含取样和吹扫单元，由下列几个部件组成：
1）采样探头：Φ50mm不锈钢，伸进烟道约一米处左右位置，样气通过此管进入采样器。
2）陶瓷过滤器：过滤精度为5um，烟道中尘埃绝大部分被挡在过滤器之外。
3）电加热管：为防止在采样单元冷凝而建立的设备，加热温度可以控制在140℃左右。
4）法兰对接：采样单元法兰与工艺管口法兰相对接，完成采样单元的安装。
5）金属固定支架外壳：采样单元各部件有护罩连接在一起，达到防雨防尘的目的。
6）反吹系统：为了防止尘埃在过滤器周围堆积，造成堵塞影响样气流动，设备必须定时反吹，为了防止反吹气压力达不到要求，本设备设计有反吹气储气罐，并且反吹周期在现场根据具体情况，通过触摸屏进行设定或修改。
6.2.1.2 探头技术参数
1）加热温度：120～160℃
2）电源：AC220V ±10% 50Hz
3）功率：800W
4）工作环境温度：-20～45℃
5）粉尘过滤能力：200g/m3
6）烟气探杆：300X30（可加长）
7）探头箱尺寸：350X300X240
6.2.2专用电伴热取样单元
加热取样管是连接探头和预处理系统的连线，采用电伴热形式，中间样气管采用F6聚四氟乙烯耐腐蚀软管，采样内温度控制在120～160℃，使得烟气中的水含量以蒸汽的状态形式存在，防止结露与二氧化硫混合生成酸，并由报警装置。
采样管技术参数
1）加热温度：120～160℃
2）电源：AC220V ±10% 50Hz
3）功率：40W/m
4）重量：1.5Kg/m
6.3 反吹单元
为了防止尘埃在过滤器周围堆积，造成堵塞影响样气流动，设备必须定时反吹，为了防止反吹气压力达不到要求，本设备设计有反吹气储气罐，并且反吹周期在现场根据具体情况，通过触摸屏进行设定或修改。
反吹控制装置定期对取样探头进行反吹，以防止烟尘堵塞取样探头。提供的反吹气必须是干燥、无油、无水的仪表空气或氮气，反吹气在取样探头现场增加前级空气预热箱（包括反吹控制阀），将反吹压缩空气预热。
6.4 预处理单元
预处理系统保证在最短的滞后时间内，选取有代表性的样气，样气的状态，如温度、压力、流速、含水量、含尘量等，干净程度必须满足分析仪表的操作条件。主要完成以下几项工作。
1） 样品抽取：用取样泵将烟道中气体抽取，提供给分析仪器测量SO2、NOX、O2含量。
2） 快速冷凝除水：采用德国M&C公司ECM-2型原装进口冷凝器，并针对超低排放CEMS系统特别加入了磷酸，使通过冷凝器中的烟气达到酸饱和状态，避免极少量的冷凝水吸附SO2。后附《ECM系列除湿器 SO2 损失率测试》实验数据。
3） 精密过滤器：进一步精密除尘，保证整体过滤精度在0.2um以下。
4） 定标：系统可在线自动或手动对系统进行校零、满量程校正服务。
5） 流量调节：保证分析仪器的进样流量在0.5～0.7L/min以内。
预处理单元包括：压缩机冷凝器、防腐真空取样泵、雾过滤器、精密过滤器、中枢反吹单元等，完成样气的净化、除尘、除湿，其过滤精度达到0.1um，完全达到分析仪器要求的超净、恒温、恒流稳定的样气标气，连续不断的送入分析仪器，从而确保了分析仪的准确性和可靠性。首先样气进入机柜时经过一个电动球阀，通常电动球阀是打开状态，当吹扫时，电动球阀关闭，防止反吹气进入机柜，起到保护预处理系统的作用。样品气进入压缩机冷凝器除去湿气，冷凝液集结在冷凝器的下方，通过排液蠕动泵自动排除。接着样气经过一个保护过滤器除尘，再经过一个两位一通电磁阀，自动校零时洁净的空气通过此阀，经取样泵抽出，对分析仪的零点进行校准，接着气体进入二级制冷器进一步除湿干燥，除湿后的气体通过取样泵和一个手动三通阀，注入标准气对仪器的量程进行标校，最后对样气再做进一步干燥后进入分析仪。
超低排放专用冷凝器具备微量水报警功能，一旦冷凝器出口水含量高于设定值，仪器会产生故障信号，CEMS系统取样泵停止工作，故障排除后取样泵自动启动,保护分析仪。测量后的废气排到室外，产生的冷凝液储存在防腐储液罐内，通过自动疏水阀自动排除。如有故障或需要维护时，相应的信号送往控制室，操作人员会及时发现。详情请联系：贾维浩 15891421187 18789429991 壹伍捌玖壹肆贰壹壹捌柒 壹捌柒捌玖肆贰九九九壹
