- 为满足我国日益严格的环保需求，聚能公司基于自身在工业领域的丰富经验，推出专门面向电石行业的烟气分析全面解决方案，本方案主要用于密闭电石炉及其它工业过程中产生的气体。详情请联系：西安聚能仪器有限公司 贾维浩15891421187 18789429991壹伍捌玖壹肆贰壹壹捌柒 壹捌柒捌玖肆贰九九九壹
TR-9700电石炉气分析系统具有安全可靠、取样真实、响应快、分析精度高、配置和选型最佳等诸多特色，拥有最为完善、性能可靠的分析系统设计, 系统不仅考虑了适应危险环境场所问题，也考虑了避免系统内部的不安全因素的产生。因此是国内最为完善的防尘分析系统。
电石炉工艺（密闭炉）中，为了准确的掌握炉内工艺进行的情况，需要对炉内气体成分进行在线检测与分析，待分析组分主要为H2、O2及CO。TR-9700型电石炉尾气分析仪系统针对电石炉的特殊工艺。西安聚能仪器有限公司专业提供电石行业生产工艺中气体过程分析及尾气排放环境过程监测中的方案设计及应用，采用高精度的进口气体分析模块作为系统核心，同时拥有自主的取样探抢专利，集成多重过滤效果，能有效的实现工业电石炉工艺过程中气体的在线分析与监控。以工业高精度、自动化的工业分析仪器理念为基础，为电石产业工艺气体分析打造安全、全面和高精度得自动化在线分析设备。详情请联系：西安聚能仪器有限公司 贾维浩15891421187 18789429991壹伍捌玖壹肆贰壹壹捌柒 壹捌柒捌玖肆贰九九九壹
电石生产的化学反应方程式为：
CaO 3C→CaC2 CO
电气参数是这一反应在生产中的客观反映。
别名：电石炉气体分析仪,电石炉尾气分析仪,电石炉净化后气体分析仪,炉气分析仪
●不论对于埃肯电石炉还是我国特色密闭式电石炉。在炉中取样分析一氧化碳（CO）、氧气（O2）氢气（H2 ）。
●分析说明：对炉中一氧化碳在线分析可有效地监控反应的稳定性。
检测工艺点及测量组份：
●检测工艺点：指定分析工艺点
●分析组分：H2；CO；O2 ；CO2等（量程根据要求定制）
系统主要技术指标：
●系统响应时间：≤15秒
●测量范围：根据客户要求定制
●测量精度: ≤±1%F.S
●稳定性：
零点漂移：≤量程的1% / 月
量程漂移：≤量程的1% / 月
●重复性：≤量程的1%
●固体颗粒物过滤精度：0.5μm
●系统维护周期：1年
●信号输出：4～20mA 隔离电流信号
●报警输出：触点容量3A／220V，功能自定义
●系统可靠性： MTBF≥3年
●PLC自动控制，连续取样，自动反吹，分析结果超限预报警、连锁控制功能
●输出信号：4～20mA，控制报警信号NO/NC
●工作电源：220VAC 50HZ
●工作温度：＋5℃～＋45℃
●工作气源：洁净氮源≥0.5Mpa 30NM3/24h
●外形尺寸：1800*600*600
1．适用范围: 该系列装置适用于电石炉过程气体系统的自动分析。
2．适用工况: a.气体含尘量：≤600g/Nm3 b.介质温度：20～800℃ c.介质压力：－10kPa～＋10kPa
3．现场必备公共设施： a.电 源：～220V±10% 50Hz±10% b.压缩氮气：0.4～0.6Mpa（无油无水）
4．系列装置组件外型尺寸、安装与配管配线 本系统装置按“交钥匙”工程设计，除取样器外气样预处理单元、控制单元、分析单元全部置于分析柜内，出厂前已经调试好，现场只需用户安装外围电源、气源等公共设施。
5．主要技术参数：

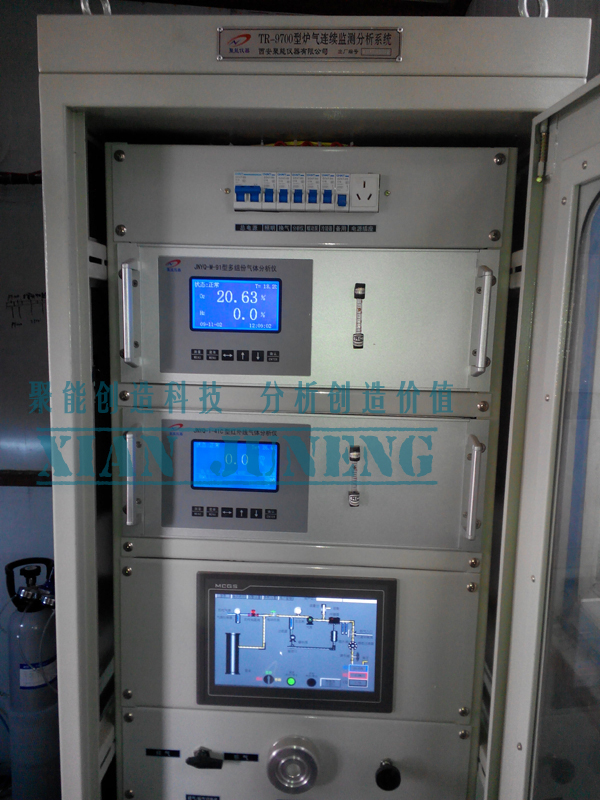

a.结构形式：采取分析柜结构。分析仪表单元、预处理单元、控制联锁单元等组装在分析柜内。
b.取样方式：电半热干法直接采样式。
c.分析参数及测量范围：CO：0～85% O2：0～5% H2：0～15%
d.供电方式：～220V 50Hz
e.粉尘过滤精度：0.1u
f.PLC智能化控制，具有自动取样和取样管道、取样探头及过滤器自动吹扫防堵，部分故障诊断和报警。
g.系统响应时间：15S
h.系统维护周期：＞180天（视粉尘情况）
装置的组成：
该装置为机、电、仪一体化成套分析控制装置（见系统取样分析原理图），整体采用分析柜式结构，成套装置由分析柜组件和安装在工艺管道上的取样器组件构成。
1．1电半热自动控温一体化取样器组件
包括：a．专用不锈钢电半热式自动控温取样探头；
b．不锈钢烧结帖烛芯式专用探头过滤器（进口材料）；
c．专用电半热自动控温取样管组件；
完成样气的现场采集、输送及第一级过滤、然后送入分析间内的样气预处理单元。
1．2 分析柜组件
分析柜内包含以下单元：
a．预处理单元
预处理单元由专用过滤器组件、原装进口蠕动排液泵、压缩机式除湿器、原装进口特制耐腐抽气泵、原装进口电动球阀、精密过滤器等组成。其功能完成样气的净化、除尘、除湿、稳压、稳流等，其过滤精度可达0.1u。然后将符合分析仪要求的超净、流量稳定的被测样气源源不断的送入分析仪器。
b．分析单元和分析仪作用
分析单元由德国麦哈克公司最新式的红外线和电化学传感器，完成样气CO、O2、H2的在线连续分析，分析仪分析性能稳定可靠，响应时间快，智能化程度高等优点。
●电石炉气（TR-9700-DS）
样品状态 测量范围
操作压力 -15MPa～+10MPa O2 0～5%
操作温度 300～800℃ H2 0～10%
CO 0～85%
样品组成(煤气除尘前) 样品组成(煤气除尘后)
CO2 0～3% CO2 0～3%
N2 3%～7% N2 3%～7%
O2 0.3%～0.8% O2 0.3%～0.8%
CH4 23%～27% CH4 23%～27%
CO 40～90% CO 40～90%
H2 2～7% H2 2～7%
粉尘 50～350g/Nm3 粉尘 5～50mg/Nm3
焦油 1.5～2% 焦油 0～0.05%
检测点 用途 测量组份 选用量程 仪器选型
除尘后 安全控制 CO 0～80% JNYQ—I 41
O2 0～25% JNYQ—O 11C
H2 0～15% JNYQ—H31C
CO2 0～5% JNYQ—I 41
除尘前 安全控制 H2 0～15% JNYQ—H 31C
●工业高温光亮退火炉（TR-9700-GY）
检测点 用途 测量组份 选用量程 仪器选型
工业炉膛内 安全工艺
连锁控制 CO 0.00～80% JNYQ—I －41
O2 0.00～2% JNYQ—O －11C
H2 0.00～30% JNYQ—H－31C
CO2 0.00～5% JNYQ—I－ 41
详情请联系：西安聚能仪器有限公司 贾维浩15891421187 18789429991壹伍捌玖壹肆贰壹壹捌柒 壹捌柒捌玖肆贰九九九壹
