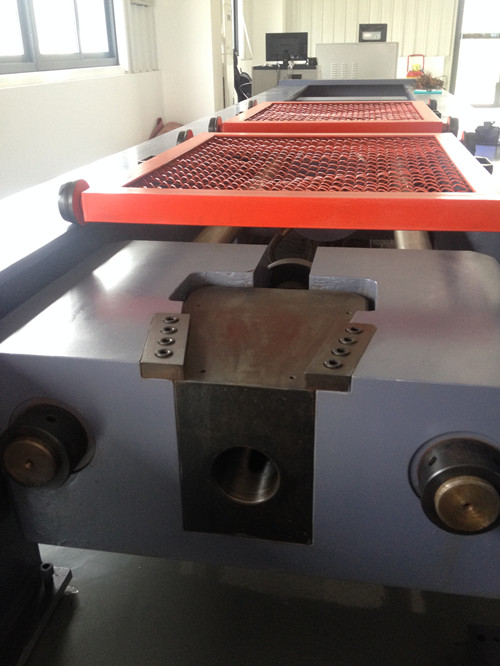

- WDL-300微机控制电子卧式拉力试验机
微机控制电子式卧式拉力试验机产品简介：
WDL-300 微机控制电子式卧式拉力试验机，采用电子万能试验机原理，伺服电机驱动，测量与控制精度比普通卧式拉力试验高出一倍，可满足GB、ISO、JIS、ASTM、DIN等国际标准和行业标准；可用于对电线电缆、光缆、架空导线、钢芯铝绞线、输送带、安全带、锚链、钢丝绳、缆绳等长、软试样进行抗拉强度测试。该机采用伺服电机加载，通过减速系统减速，带动丝杆旋转，将转动转化为平动 的机械结构，本系统采用双丝杠，传动，双丝杠配置双螺母可有效保证拉伸载荷和传动效率，系统采用三相220供电（内置变压）。系统为无油系统降低了能耗，低噪音，对周围环境没有任何噪音及环境的污染。最大的特点是，控制精度高，采集速度快，控制响应快，这一点是电液伺服系统无法相比的。
微机控制电子式卧式拉力试验机主要适用于测试钢丝绳等产品在额定试验力或恒载荷拉力下的应力应变和破断试验。
测力方式：高精度美国进口负荷传感器测力
控制试验方式: 计算机自动控制试验过程，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据
微机控制电子式卧式拉力试验机产品标准：
（一）依据标准：
1、根据GB/T 2611《试验机通用技术条件》和GB/T 16491《电子式万能试验机》标准研制；
2、根据GB/T 12160《单轴试验用引伸计的规定》和GB/T 16825《拉力试验机的检验》进行检定；
3、适用标准：适用于ASTM、DIN、ISO、JIS、BS等国际标准。
（二）试验标准：
GB/T 8358-2014 钢丝绳实际破断拉力测定方法
GB∕T 1179-2008 圆线同心绞架空导线
DL/T 832-2003 光纤复合架空地线
DL/T 788-2001 全介质自承式光缆
GB/T 7424.4-2003 光缆 第4部分：分规范 光纤复合架空地线
IEC 60794.4-2009 光缆 第4部分：分规范 输电线架空光缆
IEEE 1138-2009 电力事业用电线的复合光纤架空地线的建造标准
GB/T16491-2008 电子式万能试验机
GB/T228.1-2010 金属材料室温拉伸试验
GB/T4909.3-2009 裸电线试验方法 第3部分：拉力试验
GB/T14049-2008 额定电压10KV架空绝缘电缆
GB/T12527-2008 额定电压1KV及以下架空绝缘电缆
GB/T3955-2009 电工圆铝线
GB/T17048-2009 架空绞线用铝线
GB/T17939-2009 电工用铝包钢线
GB/T3428/2012 架空绞线用镀锌钢线
微机控制电子式卧式拉力试验机主要技术指标：
1. 最大试验力：300kN
2. 试验力测量范围：0.4%--100% （可由国家计量部门负责计量检定、并出具计量合格证书）
3. 试验力示值精度：优于示值±1%
4. 试验力分辨力：1/500000(全程不分档)
5. 横梁位移测量精度：分辨率高于0.001mm
6. 变形测量精度：±1%
7. 试验速度范围：0.001—300mm/min,无级调速
8. 速度控制精度：±1%(0.001~10mm/min); ±0.5%(10~500mm/min)
9. 恒力、恒变形、恒位移控制范围: 1%-100%FS
10．恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
11. 变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
12. 试验空间： A：拉伸空间：100000mm B：宽度：500mm
13．加载头有效行程：1500mm
14. 装夹方式：插销式
15. 压盘尺寸：φ150 mm
16. 整机电源：220V±10%,50Hz，功率：2kW
17. 工作环境：室温—35℃,相对湿度不超过80%
微机控制电子式卧式拉力试验机系统基本配置
1、试验机主机
1.1 交流伺服电机及伺服驱动器（日本安川）
1.2 高精度负荷传感器（美国传力）
1.3进口精密滚珠丝杠副 （TBI）
1.4减速系统（精密行星齿轮减速机加 圆弧齿同步带传动）
2、双通道程控放大器 分辨力1/500000
3、专用控制软件
5、光电编码器
6、附具：
拉伸装置 （适合线缆拉伸）
压缩装置（可用于设备检定和压缩试验）
7、联想商用计算机
8、惠普A4彩色喷墨打印机
9、技术资料：使用说明书、软件使用手册、合格证、装箱单
10相应的悬臂辅料台及操作台，座椅等。
