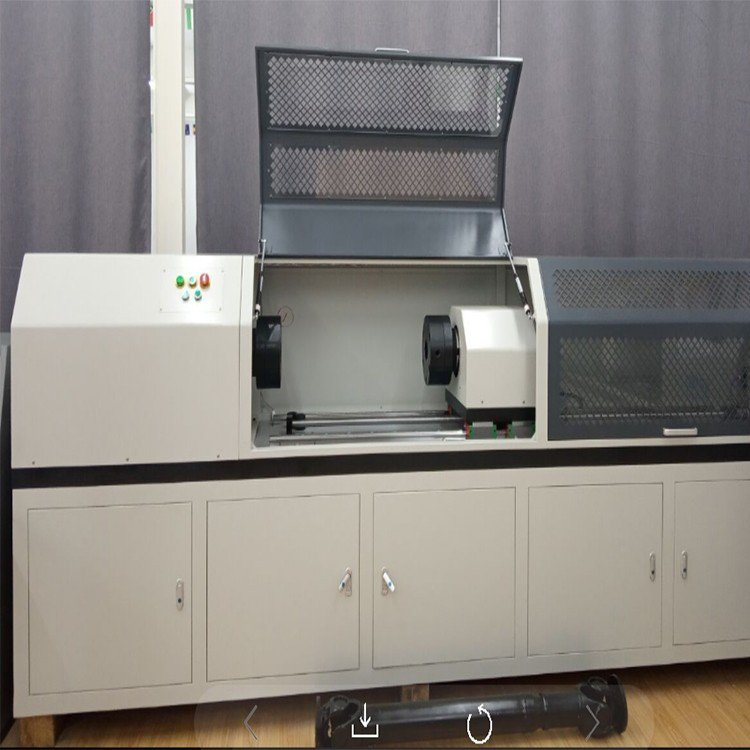

- 凸轮轴扭转疲劳试验机
产品型号：NDW-5000T
产品用途:凸轮轴扭转疲劳试验机是由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成,适用于对金属材料、非金属材料以及各类构件如传动轴、金属材料、半轴、曲轴、汽车轴结合件等静态扭转力学的性能测试。该机采用卧式结构,菱悦数字式数据采集控制系统,计算机控制和屏幕显示,全数字交流伺服系统组成。采用行星减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
关于凸轮轴的动态疲劳试验严格来说是凸轮焊点的动态疲劳试验，我司关于凸轮轴动态疲劳试验有两种检测方式，一种是用立式动态疲劳试验机配置凸轮焊点夹持工装，以一定的频率振幅做上下疲劳试验，另一种就是卧式扭转疲劳试验，以一定的角度，频率做扭转疲劳，这两种方式都可以完成凸轮轴凸轮焊点的动态性能检测。
试验测试功能:WindowsXP中文操作平台,实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统,可设定显示屏幕及操作面板;可设定试验速度及各种控制参数;可实时显示基本试验结果;可实时显示试验过程各种相关曲线图形;可实现系统诊断并显示诊断结果。试验机实现分级管理权限,不同的用户可进入不同的管理界面、分三级用户管理权限。整机利用全数字交流伺服控制系统及数字式数据采集处理系统,光电编码器采集试样的扭转角度。
技术参数：
1分辨率：0.01
2测量精度：1级
3加工定制：是
4电源电压：380V
5规格：NDW-5000T
6重量：5000kg
7测量范围：10000nm
8外形尺寸：根据试验空间情况
产品特点:
1.控制模式采用智能 设置系统,用户可以根据自己的实际要求编制试验过程控制方式,自动完成试验。
2.可以检测试件的扭矩 扭矩、屈服点扭矩、上下屈服点扭矩、抗扭强度等。
3.扭矩和扭转角自动跟踪测量,并显示试验曲线、扭矩值、扭转角、扭转速度。
4. 试验结束后,自动进行试验数据处理,能自动求取材料的屈服点、抗扭强度等性能参数。
5.WindowsXP全中文界面,人机对话方式。计算机屏幕显示试验扭矩,扭转角度,各种试验曲线(扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等)工作状态等。
6.曲线坐标的大小可以根据实际的试验数据进行调整。输出打印各种试验报表格式(报表格式可以Excel或Word格式输出)。
7.符合JB/T9370—2007《扭转试验机技术条件》及GB10128—2007《金属材料 室温扭转试验方法》数据处理的相关要求。
8.能根据用户要求可随意编制报告格式并可输出打印试验报告。可以进行数字化调零和标定,可以任意多条试验曲线叠加对比、输出打印。
9.试验数据采用数据库管理方式,便于查询和维护。软件系统的操作可以实现三级用户管理,安全、方便、快捷。
10.凸轮轴扭矩疲劳试验机安全保护系统:过载保护、过电流、过电压、欠压、超速、异常等多种保护。
