- 明渠流量计的工作原理是利用超声波技术，通过测量流体液位高度，再经过仪器内部的微处理器运算得到流量。由于是非接触测量，明渠流量计能在较恶劣的环境中应用。明渠流量计在微机控制下，发射和接受超声波，根据传输时间计算出明渠流量计距被测液面的距离，从而得到液位高度,由于该液位与流量之间有一定的比例关系，因此可根据计算公式最终得到液体流量。
明渠流量计与其他封闭满管流量仪表不同，式在非满管状态下或敞开渠道具有自由便面自然流的流量仪表。超声波原理的明渠流量计价格低廉、使用简单，因而在明渠流量测量中被广泛采用。由于明渠流量计是非接触测量，能在较恶劣的环境中应用。明渠流量计应用场包括：所有城市供水引水渠、火电厂冷却引水河排水渠、污水治理流入和排放渠、工况企业废水排放以及水利工程和农业灌溉用渠道等。
上海有恒测控专业研发生产超声波流量计、明渠流量计、涡街流量计、电磁流量计、涡轮流量计、热式质量流量计、空气流量计、流量开关、液位计等各类型仪器仪表设备。应用于石油、化工、电力、冶金、环保、航天、水利、机电、科研等诸多领域的现场服务和支持。得到各界行业单位客户的好评！公司产品以“薄利多销、服务至上”为经营理念，竭诚为广大客户提供优质服务！以诚信、务实、实干、相互交流学习的发展战略同广大同仁共谋发展与共赢！

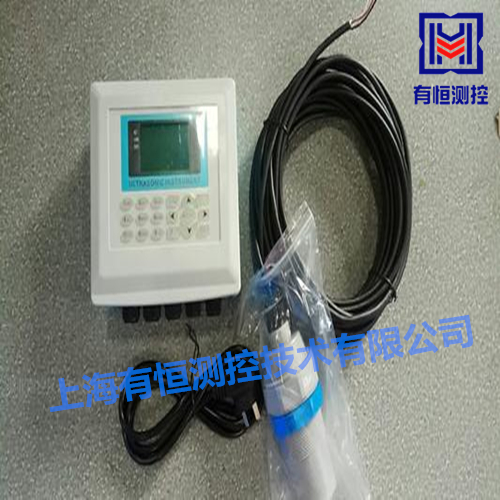

上海有恒测控明渠流量计技术参数
（1）累计流量范围：0~9999999（满8位清零，同时累计次数加1，流量单位根据设定）
瞬时流量范围：10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）
（2）流量精度：5%
（3）探头测距范围：2m、5m、8m、10m（标配为2m，根据现场工况,可选高精度小盲区型也可以选择更大量程型）
（4）探头盲区：0.3--0.5m（与量程而不同）
（5）测距精度：±0.25%F.S（示探头而定）
（6）显示：中文3吋ＬＣＤ
（7）液位分辨率：1mm
（8）键盘：16位键盘操作；
（9）信号输入：换能器（标配）、4～20mA、0～20mA、1～5V、 0～5V、RS485
（10）可选信号输出： 一路或两路4-20mA（标配一路4-20mA，换能器输入时只有一路）RS485/232（支持Modbus协议）（标配）4通道继电器输出（继电器触点容量:AC:5A 250V DC:10A 120V）
（11）工作电压：AC220V或DC12~24V
（12）功耗：<3W
（13）仪表材质：主机材质ABS、传感器材质ABS
（14）主机外形尺寸：240mm×184mm×110mm；
（15）传感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；
（16）传感器安装接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）
（17）传感器线缆：10m屏蔽线缆（可定制任意长度）
（18）工作环境：常温、常压
（19）防护等级：主机防护等级IP53 传感器防护等级IP65（可选更高的防护等级）
（20）数据浏览：快速查看时、日、月、年流量记录
（21）选项功能：支持MiniSD卡数据采集、支持无线传输、支持微型打印机（订货时选购）
明渠流量计安装及注意事项
1、安装量水堰槽
使用超声波明渠流量计测量流量，在明渠上必须要有量水堰槽。
2、安装超声波明渠流量计探头
探头要安在探头支架上。产品出厂没有配支架，需要根据现场所使用的量水槽的构造条件自行加工。探头支架可以做成“门”字形，安装时跨装在渠道上。注意留出安装探头的孔。如果渠道测墙允许，也可以用两根角钢做成探头支架。探头在渠道上的安装位置要符合量水堰槽的要求。一般三角堰、矩形堰要安装在堰板上游，距离堰板相当于大过堰水深的3～4倍（大过堰水深是指，流量刚好等于零时液位为零，流量增到大时对应的液位）；巴歇尔槽在进口收缩段的1/3位置。安装探头时，校正棒要朝下。探头和支架固定要牢靠，不能活动。探头一旦活动，水位基准点就变化了，影响测量的准确度。探头要垂直对准水面，不能歪斜。由于探头发出的超声波有一定的张角。安装探头时，注意不要使声波传播的路径上有多余反射面。
