明渠流量计工作原理示意图

  • 这真不是您需要的产品?
  • 品  牌:
  • 上海有恒
  • 主要规格:
  • UHMQ-F
  • 用  途:

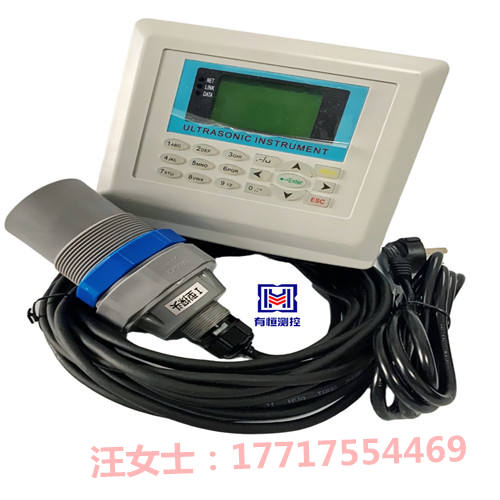

    • 在渠道内安装量水堰槽,产生节流作用,使明渠内的流量与液位有固定的对应关系。这种对应关系主要取决于量水堰槽的构造尺寸,渠道的影响减至小。仪表工作时,超声波感器固定安装在被测量液面上方,探头向水面发射脉冲超声波,声波通过空气到达液面,声波被液面反射成为反射波,探头接收反射波称为回波。探头下边的校正棒也产生反射被探头接收称为校正波。仪表根据发射波与回波、发射波与校正波之间的时差,求出探头到液面的距离。在与探头到水位零液位的距离L减,即求出液位高度H。 上海有恒UHMQ系列超声波明渠流量计由测量液位的仪表和按计量院公布的文件制作的水槽两部分组成,液位仪表是直接测量的是渠道或者水槽内的液体高度。用于明渠测流量时,在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位,再按相应量水堰槽的水位、流量关系推算出流量。 明渠流量计技术参数 技术参数 (1)累计流量范围:0~9999999(满8位清零,同时累计次数加1,流量单位根据设定) 瞬时流量范围:10L/s~10m3/s (由配用的量水堰槽的种类、规格确定) (2)流量精度:5% (3)探头测距范围:2m、5m、8m、10m(标配为2m,根据现场工况,可选高精度小盲区型也可以选择更大量程型) (4)探头盲区:0.3--0.5m(与量程而不同) (5)测距精度:±0.25%F.S(示探头而定) (6)显示:中文3吋LCD (7)液位分辨率:1mm (8)键盘:16位键盘操作; (9)信号输入:换能器(标配)、4~20mA、0~20mA、1~5V、 0~5V、RS485 (10)可选信号输出: 一路或两路4-20mA(标配一路4-20mA,换能器输入时只有一路)RS485/232(支持Modbus协议)(标配)4通道继电器输出(继电器触点容量:AC:5A 250V DC:10A 120V) (11)工作电压:AC220V或DC12~24V (12)功耗:<3W (13)仪表材质:主机材质ABS、传感器材质ABS (14)主机外形尺寸:240mm×184mm×110mm; (15)传感器外形尺寸:Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程); (16)传感器安装接口:G1 1/2(3m量程)、M60×2(5-15m量程)、M30X1.5(20-30m量程) (17)传感器线缆:10m屏蔽线缆(可定制任意长度) (18)工作环境:常温、常压 (19)防护等级:主机防护等级IP53 传感器防护等级IP65(可选更高的防护等级) (20)数据浏览:快速查看时、日、月、年流量记录 (21)选项功能:支持MiniSD卡数据采集、支持无线传输、支持微型打印机(订货时选购)
