- 电磁流量计是利用电极与流体构成一个回路来测量回路中产生的电参数。传统的电磁流量计对于低导电率的无法准确测量，且对摩擦、粘附效应敏感，只能测量流体满管情况等，因此需要改变其结构，使其能够适应更复杂的环境。改变电磁流量计结构的主要方法是改变电极的数量和位置，从而形成电容电磁流量计、非满管电磁流量计等。

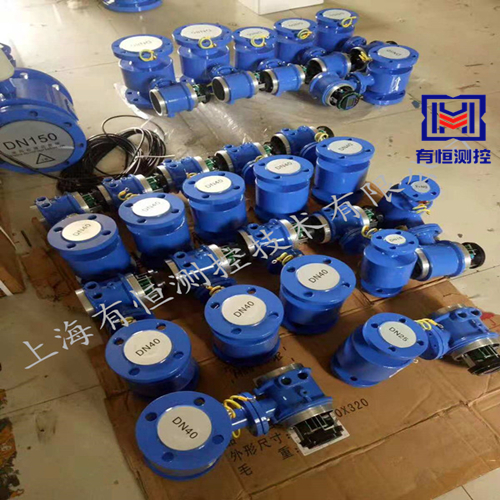

上海电磁流量计——上海有恒UHLDG电磁流量计有恒电磁流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极延管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度 B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
本产品的测量特点：电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率（只要在某阈值以上）变化明显的影响；电磁流量计的测量范围度大，通常为20：1～50：1，可选流量范围宽。满度值液体流速可在0·5、10m/s内选定。有些型号仪表可在现场根据需要扩大和缩小流量（例如设有4位数电位器设定仪表常数）不必取下作离线实流标定；电磁流量计的口径范围比其他品种流量仪表宽，从几毫米到3m；可测正反双向流量，也可测脉动流量，只要脉动频率低于激磁频率很多；仪表输出本质上是线性的：
当然，电磁流量计也有缺点。比如它不能测量电导率很低的液体，如石油制品和有机溶剂等；不能测量气体、蒸汽和含有较多较大气泡的液体。
本产品技术参数
1、公称通径系列DN（mm）
管道式四F衬里：4，6，8， 10 、 15 、20 、32 、 40 、50 、65 、80 、100 、125 、150 、200 、250 、300 、350 、400 、450 、500 、600 。管道式橡胶衬里：40、50 、65 、80 、100 、125、150 、200、 300、 350 、400、 500、600、800、1000、1200。
2、流动方向：正、反净流量。量程比：150：1 。重复性误差：测量值的±0 。1%
3、精确等级：0.5级、1.0级（管道式）
4、被测介质温度：普通橡胶衬里：-20 ～+60 ℃
高温橡胶衬里：-20 ～+90 ℃
聚四F乙烯衬里：-30 ～+100 ℃
高温型四F衬里：-30 ～+180 ℃。
5、额定工作压力：管道式：DN6～DN80≤ 1.6Mpa, DN100～DN250≤ 1.0Mpa,
DN300～DN1200≤0.6Mpa 。
6、流量测量范围：流量测量范围对应流速范围是 0.1～15m/s
7、电导率范围：被测流体电导率≥ 5us/cm( 一体式 ) ，大多数以水为成分的介质，其电导率在 200～800 μ s/cm 范围内，均可选用有恒流量计 来测量其流量。
8、电流输出：0～10mA 时负载电阻为0～1.5k Ω；4～20mA 时负载电阻为 0～750kΩ
9、数字频率输出：输出频率上限可在 1 ～ 5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤ 35V 导通时集电极最大电流为 250mA 。
10、供电电源：85～265V，45～63Hz。
11、直管段长度：管道式：上游≥5DN，下游≥2DN 。
12、连接方式：本产品与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定。
13、防爆标志：mdIIBT4 。
14、环境温度：-25～60 ℃
15、相对湿度：5%～95%
16、消耗总功率：小于20瓦。
