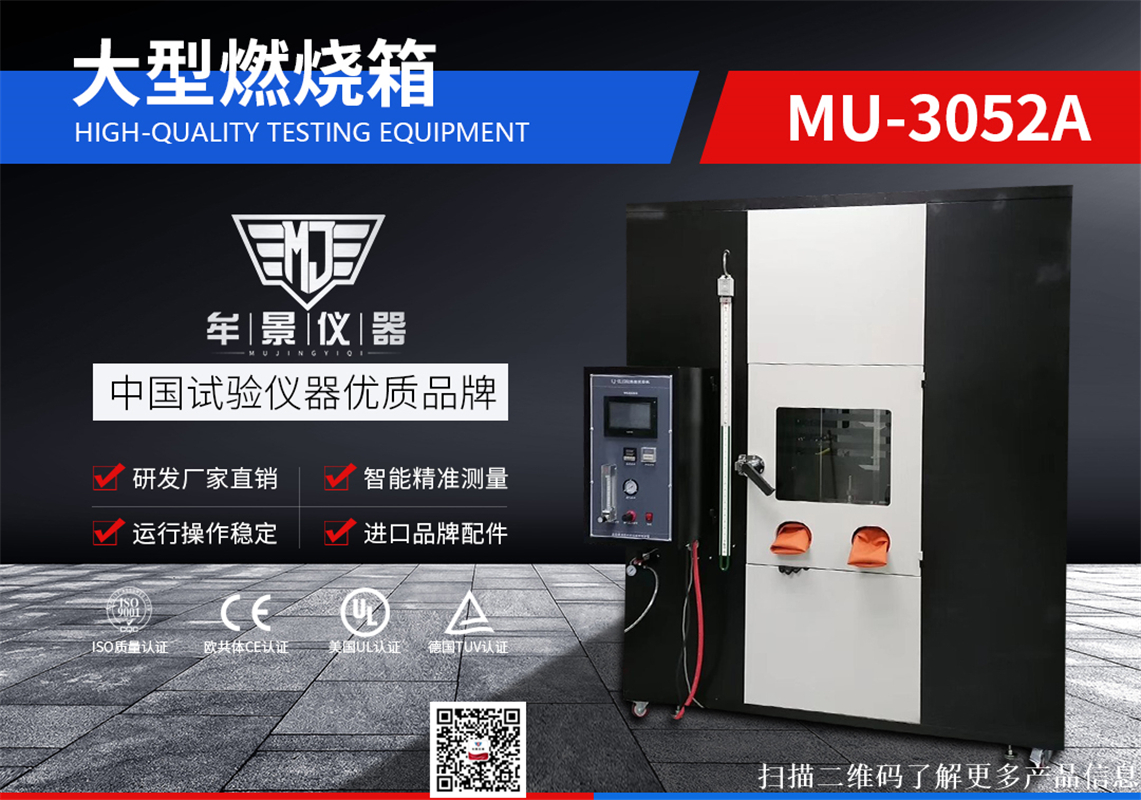

- MU3052 VW-1大型燃烧箱
一． MU3052 VW-1大型燃烧箱符合标准：
此大型燃烧柜是严格按照UL1581 sect 1080.1~1080.14标准生产，完全符合VW-1 （Vertical-specimen）Flame Test燃烧试验标准。适用于UL1581、UL13、UL444、UL1655之VW-1以及CSA之FT-1、FT-2。经济适用并大量被电线电缆行业广为使用。
二．VW-1燃烧试验箱设计原理：
整个试验在一个体积为4.32立方米密封的试验室进行。试验方法：调节好火焰高度，将火焰顶端置于试件下，燃烧15秒，熄灭15秒，重复5次后检查试件被焚情形，可设定燃烧,熄灭时间及重复次数，并可自动操作。主要参考标准：本试验装置满足UL1581-2001第， 1060节（垂直燃烧和FT1试验）、1080节（VW-1燃烧试验）、1090节 （电器用线水平燃烧试验）、1100节（水平试样/FT2燃烧试验）要求。
三．VW-1燃烧试验箱技术参数：
试验箱体
1.本试验箱体采用铝合金框架＋电解板静电喷涂，具有外观美观、防
锈防腐等特点
（2）箱体顶部设有强力抽风排烟系统，在试验完成时，与送风系统同时
打开，能将废气排出到室外；试验过程中，此系统为封闭状态。
（3）箱体后侧面设有送风门。在试验完成时，抽风系统打开时，向箱内
送风，试验过程中，此封闭需关闭。
（4）箱体正面设有试验过程中可以密封的钢化玻璃观察窗，便于观察试
验情况。
（5）在玻璃观察窗下方开有一个可以将手和胳膊伸到试验箱的进行操作
的孔，此孔装有密封手套，操作者利用密封手套进行操作燃烧喷灯。
（6）试验箱体积规格：有效空间2.4m(长)*1m(宽)*1.8m(高)，
容积：4.32m3。外形尺寸2.4m(长)*1m(宽)*2.5m(高)。
测温系统
（1）热传感器（铜制导管和热电偶）—导管结构应为传导率极高的电解
铜。长度为19.14±0.02mm
（2）K型热电耦，配0.5mm直径的不锈钢管做外套。
（3）数显台湾泰仕温度表和英国进口K型热电偶相匹配。读数大于1000℃。
（4）整过测试系统为：活动式，测温时将其置于试验箱内，进行测温。
（5）配备电子秒表：精到0.1S（在测温校验时备用）
试验装置及试验夹具
（1）主要夹具：试验支架与燃烧喷灯
（2）试验支架：由不锈钢制作，分水平支架与垂直支架独立式，即FT1、FT2、
VW-1三种规格。垂直支架与喷灯所在平面与观察窗平面平行，便于观察与操作。
（3）燃烧喷灯（UL1581指定喷灯）：满足ASTM D 5025-99要求，标准功率：垂直喷灯为500W，水平喷灯为225W，
（4）喷火口直径：0.90±0.03mm，
（5）喷口灯长度：1.60±0.05mm，
（6）喷口距空气进口高度为102mm；
（7）喷灯角度：水平为90度，垂直为20度（纵向轴线保持在垂直平面上且与垂直方向产生20°的夹角）
（8）楔形架：增加楔子，喷灯安要求安装在楔子上，并能方便移动，同时能准确移回到规定位置。
（9）配备可以测量水平和垂直燃烧时内、外焰的标尺一套。
（10）配备500mm准确到1mm的钢尺一把，以备试验用。
东莞市牟景仪器设备制造有限公司
欢迎您咨询，我司生产电线电缆检测设备、塑橡胶检测仪器、防火检测仪器、阻燃检测仪器、自动化检测仪器、环境检测仪器、力学性能检测仪器、电工电子检测仪器等。希望有需求的厂家或者相关部门人员与我联系，保证品质和售后，同时给予优惠价格，并给予双赢合作条件，真诚期待与您的合作！可提供国内多家与我司成功合作过的知名企业客户明细供参考。我们将免费为您解答（来电提供报价单），厂家品质保证，售后完善，符合多国新标准！产品均可根据客户要求定制！
