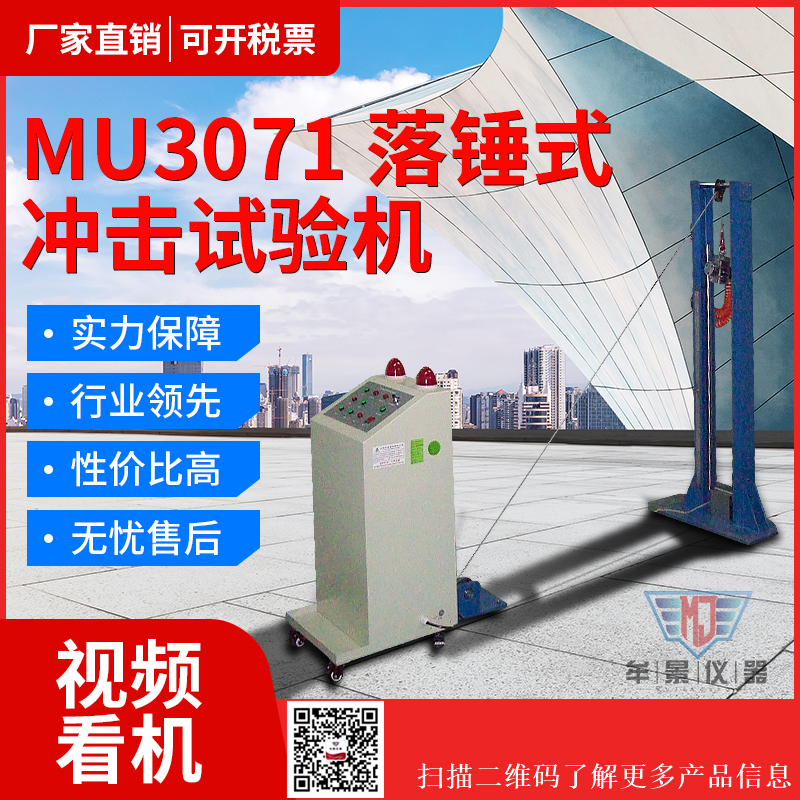

- MU3071 落锤式冲击试验机
MU3071落锤式冲击试验机用于对管材、板材和制品等进行冲击试验，以评定这些材料的抗外力冲击
性能。该机采用双柱式结构，其结构紧凑、能量损失小、试验速度快。
主要技术要求：
1、冲击砧：121mm 长×76mm 宽×127mm 高的实心矩形钢块，上表面121mm 长×76mm
宽呈水平，被固定在水泥地面或其它坚固的支架上。一根直径19mm×120mm 长的实心钢杆紧
固在固定砧板的上表面上，钢杆置于砧板表面中心，钢杆长度的方向与固定砧板表面121mm
尺寸方向平行。
2、冲击锤：4.54KG 重冲击锤（用于测试包含有14AWG 导电线芯的试样），22.7KG 重
冲击锤（用于测试包含有2AWG 导电线芯的试样）。冲击锤为实心矩形钢块，其下表面（该表
面撞击电缆）51mm 宽×152mm 长；下表面的边缘为半径1.5mm 的圆弧。
3、对进行试验的电缆，两根绝缘的导电线芯中的每一根与一个3W，120V 氖灯串联，并
接到一个208V，50HZ，4W，Y 形接地交流电源电路的带电导体上。电缆试验长度上的裸的或
绝缘的接地线芯接到铠装层上，冲击设备的所有部件上，接地端子和接地的电源线上。
4、一个标志点放置并固定在钢杆上使得试样的纵轴呈水平，与钢杆的纵轴垂直并位于重合
垂线的垂直面上。调节4.54KG 的冲击锤的位置使得冲击锤的下表面位于试样上表面或45.7cm
的上方（该高度对包含14AWG 线芯的试样会产生20.3J 或207kgf-cm 的冲击强度）。调节
22.7KG 的冲击锤的位置使得冲击锤的冲击面位于试样上表面或30.5cm 的上方（该高度对包含
2AWG 线芯的试样会产生67.8J 或691kgf-cm 的冲击强度）。冲击锤从这个高度释放，在导向
装置中自由落下并撞击试样一次，然后立即提升并固定在最初的高度上。并记录在冲击时是否有一个或两个氖灯发亮，这表明导电线芯之间或一根或两根导电线芯同接地线芯，铠装或两者
之间发生瞬时或较长时间的接触。
主要技术参数：
1、有效冲击高度：0-1000 mm，高度定位误差：1mm
2、冲击锤质量：4.54KG，22.7KG，13.6KG 各一个
3、锤头：d1.5
4、冲击中心与夹具中心偏差：≤2mm
5、采用双导轨式结构
6、电源：AC220V 50Hz
7、外形尺寸：700mm×500mm×1600mm
8、净重：200kg
