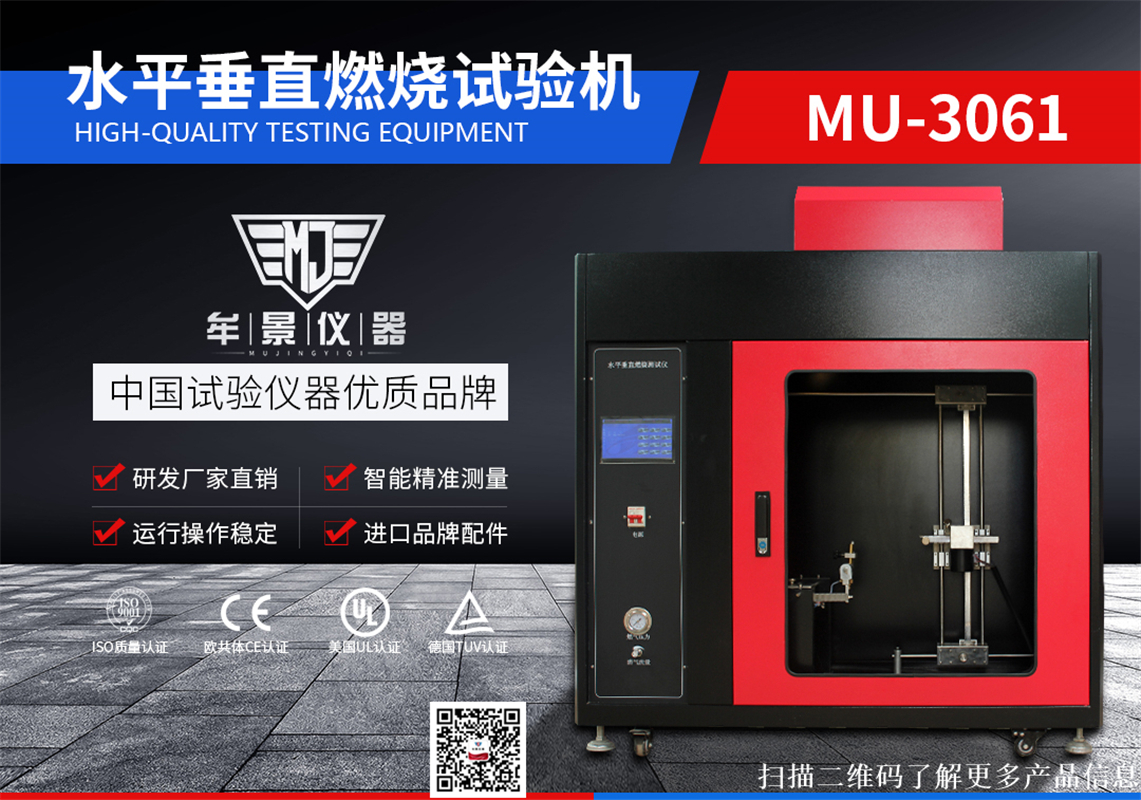

- MU3061水平垂直燃烧试验机 （按键式）
水平垂直燃烧试验主要参照UL 94-2006、IEC 60695-11-4 、IEC 60695-11-3、GB/T5169-2008系列等标准采用规定尺寸的本生灯(Bunsen burner)和特定燃气源( 甲烷或丙烷)，按一定的火焰高度和一定的施焰角度对呈水平或垂直状态的试样定时施燃若干次，以试样点燃燃烧、灼热燃烧的持续时间和燃烧余焰熄灭后的试样长度等来评定其可燃性及着火危险性能。
主要针对UL94之V-0 V-1 V-2 、UL94之HBF HF-1 HF-2 、UL94与GB/T5169之5VA和5VB 级材料的可燃性进行定级评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
水平/垂直燃烧试验机技术参数：
1、燃烧器：内径Φ9.5mm±0.3mm单气体本生灯及内径Φ12mm±0.3mm
混合气体本生灯各一个
2、试验倾角：0°、20°、45°手动切换
3、火焰高度：20mm±1mm 到175mm±10mm可调
4、施焰时间: 0-999.9s±0.1s可调
5、余焰时间: 0-999.9s±0.1s，自动记录，手动暂停
6、余灼时间: 0-999.9s±0.1s，自动记录，手动暂停
7、燃烧气体: 98% 甲烷气或98% 丙烷气(一般情况可采用液化石油气代替)
8、流量压力：带双流量表及压力表(燃气及空气)
9、温度测试范围：0~1000℃
10、火焰温度要求：从100℃±5℃升到700℃±3℃的时间在44±2秒及54秒±2秒之内
11、测温热电偶：Φ0.5mm进口铠装(K型)热电偶二条[双测温系统,V-0/1/2(50W)及5VA/B(500W)级别]
12、试验背景：黑背景
13、试验过程：试验程序手动控制，独立抽风
14、工作室体积：0.75立方、釆用A3钢板表面喷塑或不锈钢机箱(可选)(可定制其他尺寸)
15、设备外尺寸：1150mm宽×700mm深×1250mm高
水平/垂直燃烧试验机面板按键说明：
1、电源开关：电源为AC220V 50HZ，把电源线接通电源，打开电源开关，仪器启动；
2、燃烧时间：按标准要求设定好施加于试样的燃烧时间，当仪器启动点火后会立刻开始计时，设定时间到达后，自然跳到停燃时间计时器，停燃计时可是运行；
3、余燃时间：当燃烧时间到达后，余燃时间计时开始运行，直到试样火焰自然熄灭，无跌落物或所有物体无明火事，按下“余燃暂停”键，计时器上时间会定格于显示屏上，记录时间记为余燃时间。
4、余焰时间：当燃烧时间到达后，余焰时间计时开始运行，直到试样火焰自然熄灭时，按下“余焰暂停”键，计时器上时间会定格于显示屏上，记录余焰时间。
5、计数器：此试验机可做循环燃烧试验。做循环燃烧试验时，按标准要求设定好燃烧时间，启动点火后，到达燃烧时间，喷灯自动熄灭，此时观察试样燃烧情况，试样上火焰熄灭后（或设置的停燃时间到达后），喷灯重新点火，做第二次施加火焰，直到规定的试验次数后，取下试样，观察试样燃烧情况。
6、燃气流量调节：调节燃气流量大小，逆时针调节为大，顺时针调节为小。
7、启动：按标准要求设定好燃烧时间，按下“启动”键，点火器点火，点燃喷灯，火焰施加于试样上开始燃烧。
8、停止：按下“停止”键，计时器全部复位。
9、排气开关：按下“排气”键，排气抽风机运转，并排除箱体内废气。
10、手动 / 自动：手动燃烧 / 自动燃烧的切换键，做单次燃烧请拨到手动方向；循环燃烧试验时，设置好余燃时间（即停燃时间），并请拨到自动方向
MU3061水平垂直燃烧试验机（触摸屏）
适用范围
用于测试塑料类及非金属材料类物质燃烧性能的试验仪器。适用于塑料和非金属材料试样处于50W火焰条件下，水平或垂直方向燃烧性能的试验室测定方法。
产品功能特点
1.可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能
2.自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回,可选择是否关闭燃气
3.启动时可选择是否自动点火
4.式样夹前、后、上、下进退均可触摸屏操控，启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现，指尖轻触即可完成试验
5.计时按钮配合PLC自动记录储存燃烧耗时间
6.试验时间系统自动记录，并生成试验结果
三、相三、相关技术参数
①仪器合适工作条件及主要技术指标
环境温度：室温～40℃； 相对湿度：≤75％；
供电电压和功率：220V±10％ 50HZ 功率150W
水平与垂直燃烧测试程序在触摸屏上可切换，试验结果可存储在触摸屏内，试验结果可查询；
本生灯自动点火，自动计时，点火时间任意设定（可在触摸屏上预设）
本生灯内径9.5mm±0.5mm
本生灯启动前可选择是否自动点火
施加火焰完毕本生灯自动退回，本生灯退回是可选择是否关闭燃气
气源：液化石油气（仲裁时加工业甲烷气）；
钢板静电喷箱体
大于0.5立方米（支持非标定做0.75m³、1m³大小及不锈钢材质箱体）
仪器重量约：100kg
工作电源 ： 220V AC 50HZ
计时范围：0~999.9s 记时精度：10s±0.2s 30s±0.2s；
施焰时间 ： 0～999.9S（可调，可在触摸屏上预设）
余焰时间 ： 0～999.9S
余灼时间 ： 0～999.9S
线性燃烧速率（V）PLC自动计算，触摸屏显示并保存
燃烧角度 ： 0°、20°、45°可选择
火焰高度 ： 20mm ~ 175mm 可调
火焰温度：（100-1000）℃可调
气体流量 ： 气体流量105ml/min-1000ml/min可调
燃 烧 灯 ： 灯管内径9.5±0.3mm,长度：100mm±10mm
时间装置 ： 能精确到0．1S
位置调节 ： 样品夹支架可上下、左右调节，燃烧座可前后调节，调节行程均大
外型尺寸:宽1160mm×深600mm×高1310（含脚）mm
燃烧试验区容积：＞0.5立方,长*宽*高约900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux
顶部配有静音且防回流排风装置，试验结束后可排出燃烧所产生烟气
②设计标准：
GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》（ANSI/UL94 -2006）
GBT10707-2008《橡胶燃烧性能的测定 》方法B（即GB-T13488《橡胶燃烧性能测定—垂直燃烧法》）
③适用标准：
GJB360B-2009 电子及电气元件试验方法 111
GB/T5169.16-2008
ANSI/UL94
IEC60950-1、
IEC695-2-2
②设计标准：
GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》（ANSI/UL94 -2006）
③适用标准：
GB-T13488《橡胶燃烧性能测定—垂直燃烧法》
GB/T5169.16-2008
ANSI/UL94
IEC60950-1、
IEC695-2-2
