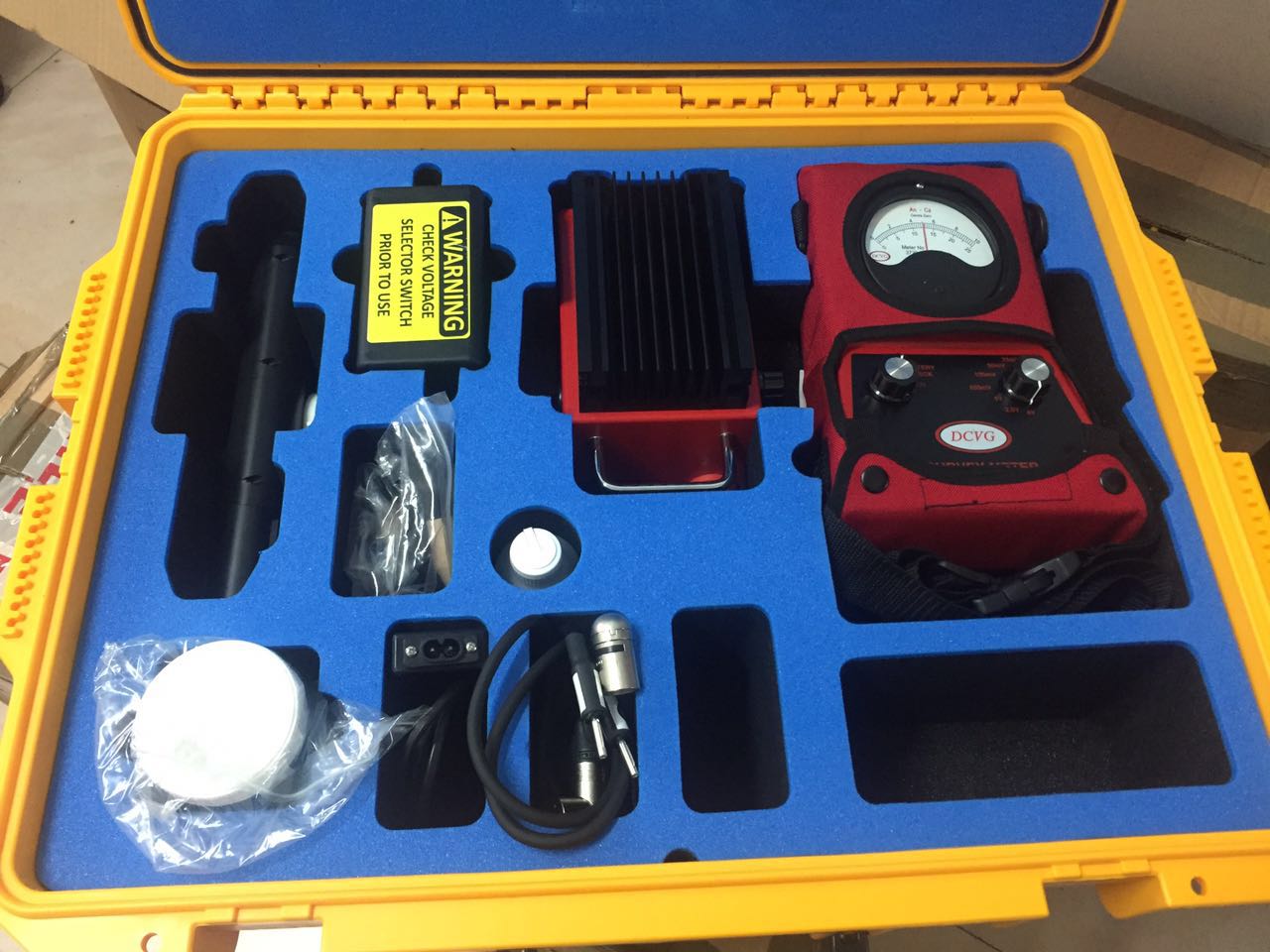

英国DCVG 直流电压梯度检测仪CIPS

——钢制埋地管道防腐层破损检测仪

英国直流电压梯度检测仪CIPS的简介   张威：18333614539

英国DCVG直流电压梯度检测仪可对埋地钢制管道防腐层进行非开挖测试，在地面上就可以实时确定防腐层破损点的位置，评估破损点的严重程度和级别；能够快速确定防腐层破损点的腐蚀活性（腐蚀活性是指该处的防腐层破损点是否正在发生腐蚀）及制定维护计划。DCVG检测仪的破损点定位精度在10厘米左右，是世界上目前公认的定位准确的检测技术，在欧美的使用率要远远高于英国雷迪公司的PCMx防腐层检测仪。CIPS密间隔管地电位检测仪和DCVG直流电压梯度检测仪是钢质埋地管道外壁腐蚀直接评价ECDA（External Corrosion Direct Assessment）的重要仪器。DCVG was first was discovered byJohn Mulvanyan Australian ex Telecom Corrosion Engineer, who worked extensively with Dr.Leeds of DCVG Ltd. in developing the technique and its application. This givesDCVG Ltd. an unparalleled 30 yearsexperience in DCVG Technology. This expertise backed by the excavation and inspection of several thousand DCVG fault indications, plus the interpretation of DCVG electrical data to what is found during excavation is passed onto users of our DCVG Equipment through detailed Training Courses and ongoing e mail / telephone support.Finding coating faults is not difficult but the correct interpretation of survey data to identify what coating faults to cost effectively repair requires experience and the type of expertise that is available from DCVG Ltd.

英国DCVG直流电压梯度检测仪的技术原理英国直流电压梯度检测仪CIPS

在被检测管线上施加直流电源时（与管道上施加阴极保护类似），电流可以通过有抵抗力的土壤到达有防腐层破损的金属管道处，就会产生电压梯度。一般来说，破损越大，电流和电压梯度也会越大，以此来确定破损的尺寸、严重程度、形状、腐蚀原因等。

英国直流电压梯度检测仪CIPS参数及特点

· 能够实时确定防腐层破损点的位置，避免软件后期处理的复杂重复定位；

·  能够对防腐层破损点进行定位，定位精度为15cm以内；

·  能够检测埋深2米以内、破损区域为指甲盖大小的破损缺陷；

·  仪器轻便、操作简单, 利用管道已有的阴极保护或临时阴极保护便可实施检测；

·  可以确定大直径管道中防腐层破损在管道环向的大概位置，并确定防腐层破损的大概形状；

·  能够确定防腐层缺陷的严重程度和受保护程度；

· 可以检测各种材料防腐层的管道检测，例如沥青防腐、3层PE防腐等；

·  可以应用在任何电解液中，例如：土壤、河水、海水、冰/雪等；

·  能够检测复杂管网，例如：城市管网、工厂和储油库等；

· 可以鉴定埋地管道沿线的阴极保护系统程度，确定阴极保护系统的有效距离；

·  采用通断的直流信号，不会由于交流信号产生的感应信号而发生误检、误判；

·  现场判定防腐层破损点的腐蚀活性，为防腐层维修方案提供准确的数据支持。

英国DCVG直流电压梯度检测系统的技术参数

DCVG直流电压梯度检测系统

DCVG是Direct-current voltage gradient的首字母缩写，即直流电压梯度的缩写。DCVG即是英国DCVG公司的简称，也是DCVG直流电压梯度检测仪的型号，因为英国DCVG公司就是DCVG直流电压梯度检测仪的始创者。DCVG公司除了制造DCVG直流电压梯度检测仪，还制造CIPS密间隔管地电位检测仪，因为DCVG/CIPS配合使用，可以对埋地管道进行系统的评估，实现ECDA评估的绝大多数功能。 如今用于评估管道阴极保护系统（Cathodic Protection system）有效性的只有两种：密间隔电位检测法（CIPS）与直流电压梯度检测法（DCVG）。

DCVG直流电压梯度检测系统的重要性

目前钢制埋地管道的腐蚀防护一般都采用了双重措施，即外防腐层和阴极保护，外防腐层对抑制管道腐蚀起到约95%的防护作用(埋地管道的防腐层成为首要的腐蚀防护机制，但是所有的防腐层都可能发生破损缺陷)。DCVG直流电压梯度检测系统是一种研究和检测技术，能够对防腐层和阴极保护具有的应用，并为腐蚀控制提供有价值的信息。CIPS密间隔管地电位检测仪和DCVG直流电压梯度检测仪是钢质埋地管道外壁腐蚀直接评价ECDA（External Corrosion Direct Assessment）的重要仪器。
