- 直流电压梯度检测仪
(DCVG /CIPS检测技术) 联系人：张威 18333614539
目前，国内外应用成熟的外检测方法有：直流电压梯度检测仪（DCVG）/密间隔管地电位检测仪（CIPS），埋地管道防腐层检测仪PCM，皮尔逊法等。其中， CIPS/ DCVG直流电压梯度检测仪和密间隔官地电位检测仪技术是进行埋地管道防腐层和阴极保护双重保护效果直接检测评价的主要方法，其中对阴极保护效果检测评价也是其他方法无法替代的，能够对缺陷点的破损程度进行定量分析与分类，确定缺陷点修复优先级，能够给业主提供全面、合理、科学的维护、维修管理方案。而管中电流测量法PCM、皮尔逊法只能对管道防腐层缺陷点进行定位测量，无法完成对阴极保护系统的阴极保护效果进行测量与评价，也无法确定缺陷点的破损程度和修复优先级，只是在无法使用直流电压梯度检测系统CIPS/DCVG 密间隔电位检测仪测量技术时的一种补充。
直流电压梯度检测仪特点：
1、全面检测外防腐层的现状，包括：防腐层老化情况、破损位置及破损大小状况，破损处管体的腐蚀电流的流向等，评价其完整性情况；
2、全面掌握阴极保护系统的运行情况，对其保护水平（管道是否获得全面、合适的阴极保护，是否存在欠保护及过保护情况）给予测量评价；
3、掌握杂散电流分布的情况，评价其对管道外腐蚀的影响。
根据本次检测工作目的要求，拟主要选用DCVG直流电压梯度检测系统，CIPS密间隔电位测量方法、DCVG直流电压梯度方法和杂散电流调查、PCM等组合方法完成本标段外检测工作。

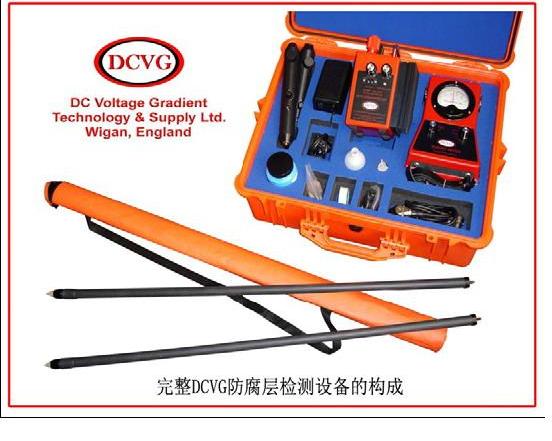

直流电压梯度测量仪(DCVG)
直流梯度测试仪（DCVG）通常用于管道防腐层状况的评价，同时可以判断防腐层缺陷面积大小以及破损点处的管体是否发生腐蚀，为管道防腐层的维修提供准确、可靠的科学依据。其原理：加载到管道一个直流信号如阴极保护信号之后，当管道的防腐层存在破损时，电流通过管道破损点向土壤中流去，由于土壤的电阻存在，在破损点周围的土壤中电位梯度就随着形成，在接近破损点的部位电位梯度增大，电流密度也随之增大。
直流电压梯度检测系统
①测量员对测量主机、电流中断器设置中断OFF/ ON周期，同时还要设置合适的瞬间断开延迟时间。
②管道探管员在前边确定管道的中心位置。
③智能记录器放在受杂散电流和大地电流影响区域的适当位置，测量员将铜线连接到检测桩上。
④在开始测量前，测量员在测量主机上输入开始位置、测链桩位置，并作一些其他的注解。
⑤两个测量员对管道进行测量，两人都保持一直将一个半探杖与被检测管道上的土壤接触。
⑥测量员必须理解读数的含义并对速度和土壤接触进行调整，以确保获得准确的管地电位。
⑦在测量员沿着管道进行测量时，需要记录下任何可能影响管道及其阴极保护水平异常的因素。
通过直流电压梯度（DCVG）测量，可得出如下信息：
⑴、准确确定缺陷点的位置；
⑵、估算缺陷点的破损程度；
⑶、判定缺陷处管体是否发生腐蚀。
CIPS/DCVG直流电压梯度与密间隔电位法组合测量
通过CIPS/DCVG 埋地管道防腐层检测仪与埋地管道阴极保护电流评估系统完整性检测与评价。（见图）
① 管段外防腐层状况评价，准确定位涂层破损点，按涂层缺陷严重程度分类，
确定涂层缺陷的修复优先级别，评价其完整性情况；
② 评价阴极保护系统的运行情况，对其保护水平（管道是否获得全面、合适的阴极保护，是否存在欠保护及过保护情况）给予评价；
③ 初步评价杂散电流分布干扰的情况，预评价其对管道外腐蚀的影响，提供进一步详细调查的区域范围；
④ 测试站场、阀室绝缘接头绝缘性能及阀门防腐层完好性，查明管道保端与非保端搭接短路情况；
⑤ 判断局部保护电位异常原因；
⑥ 提出问题整改建议及管道防腐涂层维修及监控管理方案。
管地电位测量
通过阶段CIPS检测，确定杂散电流的干扰区域，然后对杂散电流干扰区进一步的详查。 （如图）
在受动态杂散电流影响的区域中，电流流向所有可进入的检测桩处，通过持续记录管线上的管地电位，通过对管地电位的分析，可评价杂散电流或大地电流干扰的情况，判定杂散电流的干扰区域，确定杂散电流的流出点、流入点，评估杂散电流的干扰强度。
如存在如下情况，可分析干扰的存在：
⑴、电压曲线图表明和以前的调查图相比产生异常偏离;
⑵、发现有高的负电压值,此值偏离检测过的管线上的任何阴极保护系统;
⑶、沿线管线测量出异常的电流;
⑷、测量出较低的负电压或正电压.
