- CE-IT地下管道绝缘接头测试仪

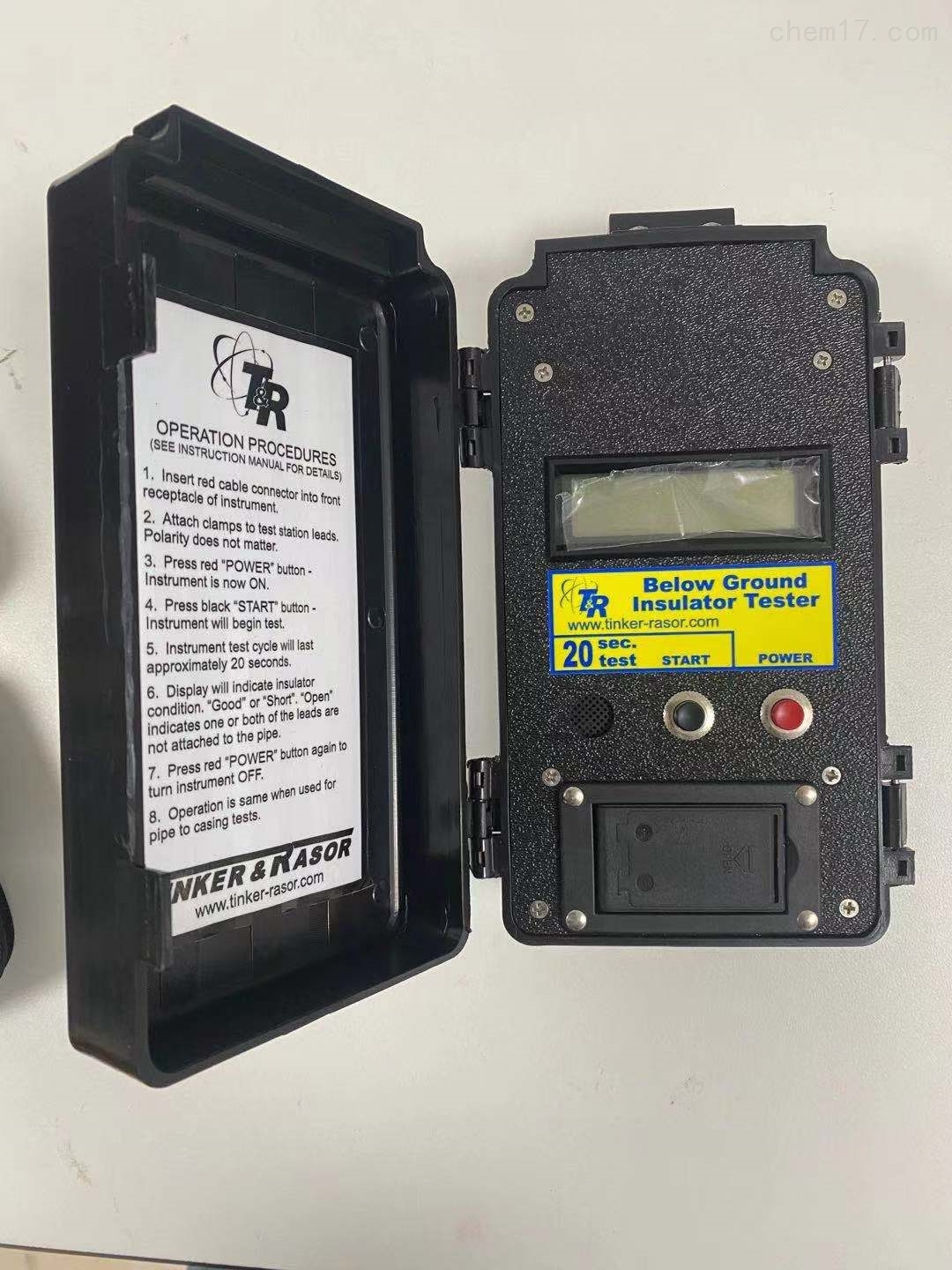

CE-IT绝缘接头测试仪
张威：18333614539
CE-IT地下管道绝缘接头测试仪的简介
CE-IT埋地管线绝缘法兰（绝缘接头）测试仪是由美国TR公司研发，用于快速测试埋地管道上绝缘法兰、绝缘接头的绝缘性能。CE-IT埋地管线绝缘体性能测试仪是一款全自动的、高灵敏度的电子设备，用于测试埋地管道绝缘体的有效性，还可以用于确定穿路套管的隔离状态。
在检测中，CE-IT埋地管线绝缘体性能测试仪的内部电路能够自动适应地下管线系统上存在的电压极性。整个检测过程在30秒内完成，检测结果以读数显示在LCD屏幕上，并且当测试完成时有音频信号提示操作人员。CE-IT埋地管线绝缘体性能测试仪已经进行工厂标定，可以直接使用，无需现场调整。RF-IT地上管线绝缘接头测试仪已经应用于国内外绝缘法兰和绝缘接头有效性测试，成为埋地管道ECDA有效性评估的设备之一。RF-IT地上管线绝缘接头测试仪和CE-IT埋地管道绝缘法兰（绝缘接头）测试仪配套使用，可以解决所有法兰、接头的绝缘性能测试。
CE-IT地下管道绝缘接头测试仪的功能特征
· 快速检测埋地管道中绝缘接头或绝缘法兰的绝缘性能是否失效；
· 具备自动关机功能，无操作后10分钟自动关机；
· 已经进行工厂标定，现场无需任何调整和设置；
· 电池工作时间50小时；
· 高效检测，整个过程只需30秒；
CE-IT地下管道绝缘接头测试仪的技术原理
埋地绝缘体的真实阻抗值取决于很多因素，例如所在位置的环境等。在阻抗非常低的环境下，对于绝缘失效点的阻抗测量值应该低于0.5欧姆。所以对于埋地管道的绝缘失效点的检查，电流泄漏测试比内置阻抗测试。为此，TR-CE-IT埋地管线绝缘体性能测试仪考虑的是失效点本身的电性能，而不是其内置阻抗。一般来说，绝缘体测试时会有如下的情况：
· 实际上，不同的地面电压读数可以证明是在绝缘体的相反侧；在绝缘体地面电压的差值较小或处于相反的极性时，则说明是来自管道被保护段的相反侧。
· 接触点处允许流通的电流泄漏的比为25%或更低；
· 通过绝缘体的电压降是比较明显的（而通过无效的或短路的绝缘体的电压降是微不足道的，一般为10毫伏或更低）；
CE-IT埋地管线绝缘体性能测试仪技术使用上述三个标准来确定绝缘体和测试路径（例如从测试桩到绝缘体的两侧）的状况：开路、短路或良好。
操作如下：将CE-IT埋地管线绝缘体性能测试仪通过测试桩连接到埋地绝缘体的两侧（如下图）。打开CE-IT埋地管线绝缘体性能测试仪的电源开关后按“开始”按钮：
1、 首先TR-CE-IT埋地管线绝缘体性能测试仪检测到测试引线处的电压极性，然后与设备内置电压的极性相匹配；
2、 TR-CE-IT埋地管线绝缘体性能测试仪检测到施加到管道上的外部电压，然后参考外部电压与内置电压进行匹配（的外部电压应该低于50伏直流或10伏交流）；
3、 在匹配外部极性和电压后，TR-CE-IT埋地管线绝缘体性能测试仪开始测量施加到被测量管线保护侧的通电电流，然后测试通过绝缘体的当前电流，整个检测周期大约20秒；
4、 后TR-CE-IT埋地管线绝缘体性能测试仪会显示测试的结果：短路就意味通过绝缘体的电压降在12到10毫伏之间或更低，或者通过绝缘体的电流泄漏在25%以上；开路则意味从测试桩到管线或CE-IT测试线的连接线是开路；良好则意味在管线未保护侧的地面电压读数较小或处于相反极性，通过绝缘体的电流泄漏在25%以下，并且通过绝缘体的电压降在10到12毫伏以上。
