ABB直流调速器DCS550励磁故障维修

DCS550直流调速器出现故障代码F515励磁过电流原因分析：励磁过流是ABB直流调速器最常见故障之一，出现该故障时首先确定电机的励磁线圈有没有相间短路，还要检查调速器到电机之间的连接线是否有短路。排除这两点无故障之后就需要检修调速器本身了。

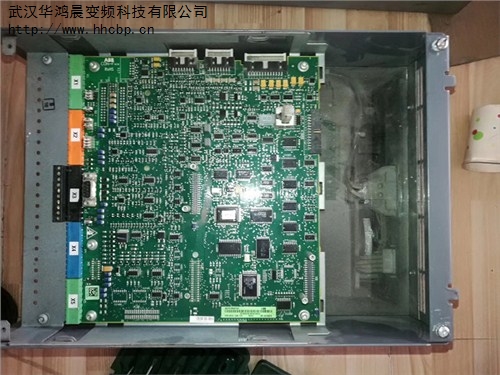

我们工程师开始维修DSC55O调速器的时候，通电前首先测量主回路三只可控硅是否击穿穿短路，其次测量励磁回路可控硅和二极管是否有击穿短路，如果可控硅击穿，可控硅触发回路的二极管和阻容元件极有可能因可控硅的击穿而损坏，此时我们需拆开机器，拿出触发板做进一步检查，找到励磁回路三只励磁变压器，测试三只励磁变压器的级次后的整流二极管和阻容元件。因受变压器的次级线圈的影响，可能测试二极管时正反向压降较小造成误判为二极管击穿，比较好是脱机测试（从电路板上焊下来测试），同样测试电阻时也可能测试出来的阻值和实际阻值相差太大。

测试结果如我所料，其中一相的触发变压器后的整流二极管短路击穿，更换之，随后更换励磁可控硅模块，更换后装机测试。

DCS550直流调速器的调试和试机方法在这里做个简单介绍，维修完毕试机可以使用操作面板手动启停调速器，速度也可以通过面板给定，远程控制段子上无需任何接线。因客户使用电机参数与维修试机使用的电机参数不可能一致，需将调速器内电机参数进行重新设置，设置参数前可通过操作面板先将调速器所有参数备份至操作面板内部存储器中，等试机完毕后再将参数重新下载进调速器内部存储器中，这样客户机器回去重新安装后即可使用。

DCS550直流调速器参数步骤如下图：
