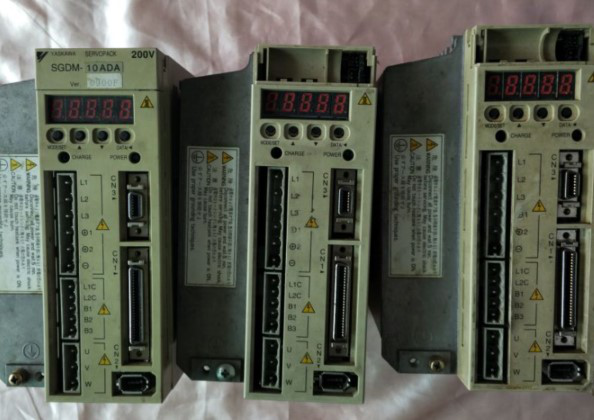

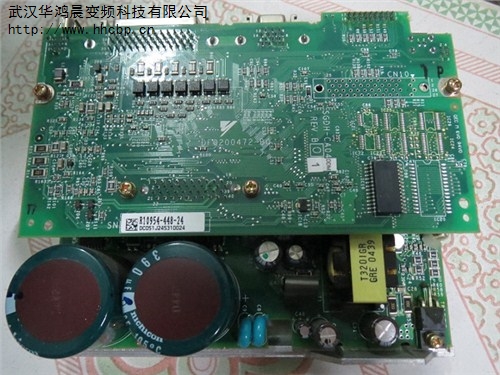

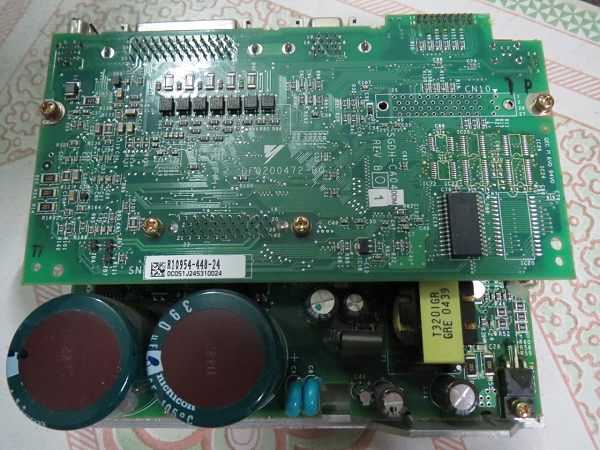

安川SGDM伺服驱动器维修
伺服驱动器常见故障代码、故障原因、处理方法:
A.100:过电流检出(过电流流过了功率晶体管或散热片过热):
(1)主回路电缆接线错误或接触不良。确认接线是否正确。详细内容请参照 “3.1 主回路的接线”。修改接线。
(2)主回路电缆内部发生短路或接地故障。确认电缆的 UVW 相间、UVW 与接地之间是否发生短路。详细内容请参照 “3.1 主回路的接线 ”。电缆有可能短路。更换电缆。
(3)伺服电机内部发生短路或接地短路。确认电机端子的 UVW 相间、UVW与接地之间是否发生短路。详细内容请参照 “3.1 主回路的接线 ”。有可能是伺服电机故障。更换伺服电机。
(4)伺服单元内部发生短路。确认伺服单元的伺服电机连接端子的 UVW 相间、UVW 与接地之间是否发生短路。详细内容请参照 “3.1 主回路的接线”。可能是伺服单元故障。更换伺服单元。
(5)动态制动器 (因 DB、伺服单元而发生的紧急停止)的使用频度高、或发生了 DB 过载警报。通过 DB 电阻功耗 (Un00B)来确认 D
B 的使用频率。或者利用警报记录的显示 (Fn000)来确认是否发生了 DB 过载警报 A.730、A.731。变更伺服单元的选型、运行方法和机构,以降低 DB 的使用频度。
(6)在伺服电机停止时或低速运行时承受了高负载。确认运行条件是否在伺服驱动器的规格范围以外。减轻伺服电机承受的负载。或以较高的运行速度运行。
(7)因噪音而产生误动作。改善接线、安装等噪音环境,确认有无效果。采取防止噪音的措施,诸如正确进行 FG 的接线等。另外,FG的电线尺寸请使用和 “ 伺服单元 / 变流器主回路电线尺寸 ”相同的电线。
(8)Pn515.2 (DB 回应信号(/DBANS)输入信号分配)的设定内容与实际连接的 DB 接触器接点不同。确认 Pn515.2 的设定内容与 DB接触器接点。使 Pn515.2 的设定内容与 DB 接触器接点匹配。
(9)因熔敷等 DB 接触器故障而在伺服 ON 期间向DB 电阻流入电流。确认接触器是否熔敷。有可能是 DB 接触器故障。更换 DB 接触器。
(10)伺服单元 / 变流器的故障。再次接通电源。仍然发生警时,有可能是伺服单元 / 变流器故障。更换伺服单元 / 变流器。
A.400:过电压(通过伺服单元内 部的主回路电源部 检出过电压):
(1)AC200V 用伺服单元时,检出了电源电压大AC290V,或者 AC400V用伺服单元时,检出了电源电压大于 AC580V。测量电源电压。 将 AC 电源电压调节到产品规格范围内。
(2)电源处于不稳定状态,或受到了雷击的影响。 测量电源电压。 改善电源状况,设置浪涌抑制 器等后再次接通电源,仍然发 生警报时,有可能是伺服单元 / 变流器故障。更换伺服单元 / 变流器。 (3)在 AC 电源电压高于规格范围时进行了加减速。确认电源电压和运行中的速度、转矩。将 AC 电源电压调节到产品规格范围内。
(4)再生电阻值比运行条件大。 确认运行条件和再生电阻值。 考虑运行条件和负载,再次探讨再生电阻值。
(5)在容许转动惯量比以上的状态下运行。确认转动惯量比在容许转动惯量比以内。 延长减速时间,或减小负载。
(6)变流器再生回路保险丝断线。确认没有再生故障警报(A.300),并且切断主回路电源后,变流器的 CHARGE 充电指示灯保持数秒钟以上的亮灯状态。可能是变流器故障。更换变流器。
(7)伺服单元 - 变流器之间I/O 信号 (CN901)连接不良。确认 CN901 的连接。 对 CN901 进行正确接线。
(8)伺服单元 / 变流器的故障。在不接通主回路电源的状态下,再次接通控制电源,仍然发生警报时,有可能是伺服单元 / 变流器故障。更换伺服单元 / 变流器。
A.410:欠电压 (通过伺服单元内部的主回路电源部检出欠电压):
(1) AC200V 用伺服单元时,AC 电源电压小于 120V ;AC400V 用伺服单元时,AC 电源电压小于 240V。 测量电源电压。 将电源电压调节到正常范围。
(2)运行中电源电压下降。 测量电源电压。 增大电源容量。
(3)发生瞬时停电。 测量电源电压。 如果变更了瞬时停电保持时间(Pn509),则设定为较小的值。 (4)变流器的保险丝熔断。 更换变流器,连接电抗器后再使用伺服单元 / 变流器。
(5)变流器的 1、 2 端子之间开路。确认变流器的 1、 2 端子之间的连线。对变流器的 1、 2 端子之间进行正确接线。
(6)伺服单元 / 变流器的故障。 可能是伺服单元 / 变流器故障。更换伺服单元 / 变流器。
A.42A:变流器故障:
(1)变流器侧风扇停止转动(变流器的 FANSTOP LED亮灯)。确认是否卡入了异物。 去除异物。仍然发生警报时,有可能是伺服单元 / 变流器故障。更换伺服单元 / 变流器。
(2)检出变流器内部的电磁接触器故障 (打开电源时,变流器的 CHRG-ERR LED 亮灯)。打开电源时,确认电磁接触器的动作声音。电源电压正常并且打开电源时没有发出声音时,有可能是变流器故障。更换变流器
(3)检出变流器散热片过热(变流器的 OVERHEAT LED 亮灯)。确认环境温度、过载条件与安装条件。再次探讨环境温度、负载条件与安装条件。
(4)变流器的 DC 输出电压异常 (变流器的 CHRG-ERR LED 亮灯)。①测量电源电压、输出电压。输出电压与电源电压不匹配时,有可能是变流器故障。更换变流器。②测量打开、切断电源时的电源电压波形。电源波形不稳定时,应排除其原因。
(5)伺服单元和变流器的控制电源输入时间不良。确认伺服单元和变流器的控制电源输入时间。 同时输入伺服单元和变流器的控制电源。
(6)伺服单元 - 变流器之间的接线不良或连接不良。确认接线。 正确连接伺服单元 - 变流器之间。 (7)伺服单元 - 变流器之间I/O 信号(CN901)连接不良。确认 CN901 的连接。 对 CN901 进行正确接线。
(8)变流器故障。更换变流器。
A.450:主回路电容过电压:
(1)伺服单元保险丝断线。 打开主回路电源时,确认发生该警报。可能是伺服单元故障。更换伺服单元。
(2)伺服单元 / 变流器的故障。 更换伺服单元 / 变流器。
A.510:过速(电机速度在最 高速度以上):
(1)电机接线的 U、V、W 相序错误。 确认伺服电机的接线。 确认电机接线是否有问题。
(2)指令输入值超过了过速值。 确认输入指令。 降低指令值,或调整增益。
(3)电机速度超过了最 高速度。 确认电机速度的波形。 降低速度指令输入增益,调整伺服增益,或调整运行条件。
(4)伺服单元 / 变流器的故障。 可能是伺服单元 / 变流器故障。更换伺服单元 / 变流器。
