英威腾变频器CHF100A-015G/018P-4维修案列之启动报UV（欠压）

英威腾变频器UV欠压故障原因和分析

客户电话咨询说一台酒店供水用的英威腾启动后变频器没输出。加我微信发来变频器视频，视频中面板显示0.00并且闪烁，但是变频器端子上只接了两根线，应该就是启动信号线，模拟量给定接口没接线，难道是变频器的频率给定没有造成变频器在运行状态但是没输出？让客户查看参数后确定变频器的频率给定源为面板数字量给定，原来模拟量端口没接线是正确的。按这个参数设定的状态，变频器应该只要给了运行指令就应该有输出啊。正琢磨咋回事呢，客户又发来一视频，视频中变频器面板显示UV，原来真实故障是运行几秒后报UV(欠压)啊。首先指导客户脱开负载，空载运行不报警。带载运行就报警欠压肯定是变频器充电回路出故障了。

英威腾变频器欠压（UV）故障维修经过：

维修变频器前首先别忙着拆机，自己通电试下机看故障是不是确实存在，通三相电、接电机、启动变频器的同时将参数调节至直流母线监控界面，发现随着电机转速的升高直流母线电机急速下降，当下降到400V以下时出现报警UV。故障很明显，带载时拉低流母线电压，充电继电器未吸合或者充电继电器吸合但是触点未接通，或者继电器引脚虚焊引起。变频器上电时明显听到了继电器吸合的声音，证明继电器控制回路正常，CPU已经发送了继电器吸合指令，继电器也有吸合的动作（有吸合声），故障出在继电器本身或者继电器引脚虚焊。

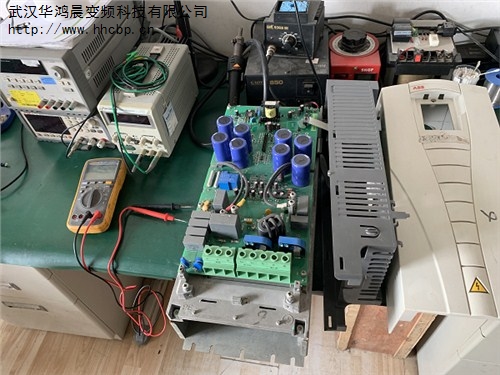

拆机后通电用万用表测量继电器线圈两引脚有24V左右直流电压，证明继电器线圈已经通电，证实我们前面的判断继电器已经接收到控制板的吸合指令正确。拆开驱动板反面观察两只继电器的引脚已经烧糊了，因为继电器主触头的引脚工作中长期有大电流经过，有可能出厂时焊接不够牢固，继电器引脚长期工作引起打火后出现虚焊，导致接触不良。

既然问题已经找到，处理起来已经是很简单的事了，只要拆下两只继电器，把打火导致烧坏的地方处理干净重现焊接应该就能解决问题，拆下继电器后发现，继电器的两只主触头引脚因长期通过大电流而打火导致继电器主触头引出脚的外壳塑料都已经碳化烧焦，还是换两只新的继电器比较保险。将电路板上烧坏部分铜箔清理干净，换上新的继电器后试机一切正常，直流电压也没跌落现象。至此机器修复完毕。
