安川变频器维修之H1000系列变频器CPF25、CPF06故障维修

安川变频器报警CPF25/CPF06G原因分析：

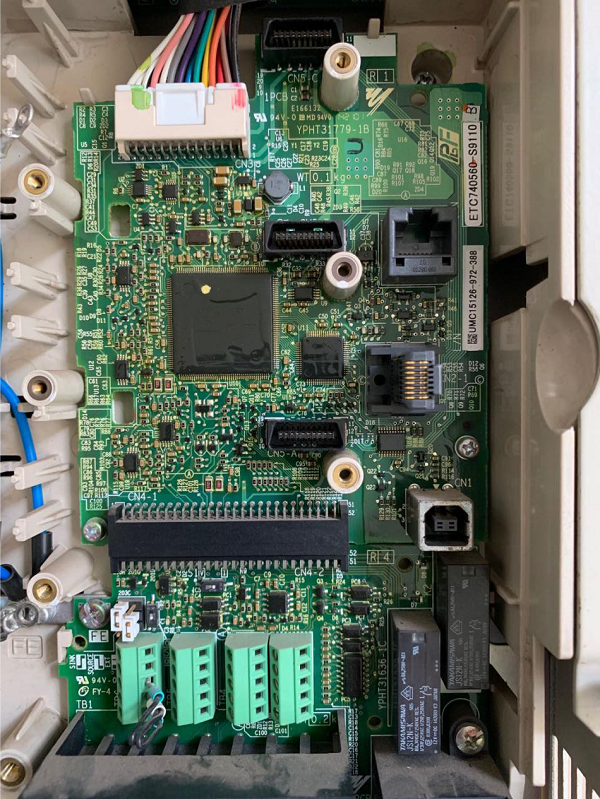

一玻璃厂客户在长江边用于玻璃原料装卸的起重吊车用安川H1000变频器，上次正常使用后断电，再次通电时出现CPF25报警代码，查故障原因CPF25为端子电路板未连接。经过多年安川变频器维修经验分析，安川A1000、L1000、E1000、H1000等系列变频器变频器参数存储器放在端子板上，出现CPF25此故障代码有如下可能原因：端子电路板未插入或者端子电路板插入后接触不良或者端子电路板损坏（存储芯片坏或数据异常）。因客户发生故障的过程是上次使用后停电，再次使用时出现故障，那么肯定不存在端子电路板未插入的情况，要么是端子电路板插针氧化后造成接触不良 ，要么就是端子电路板损坏。

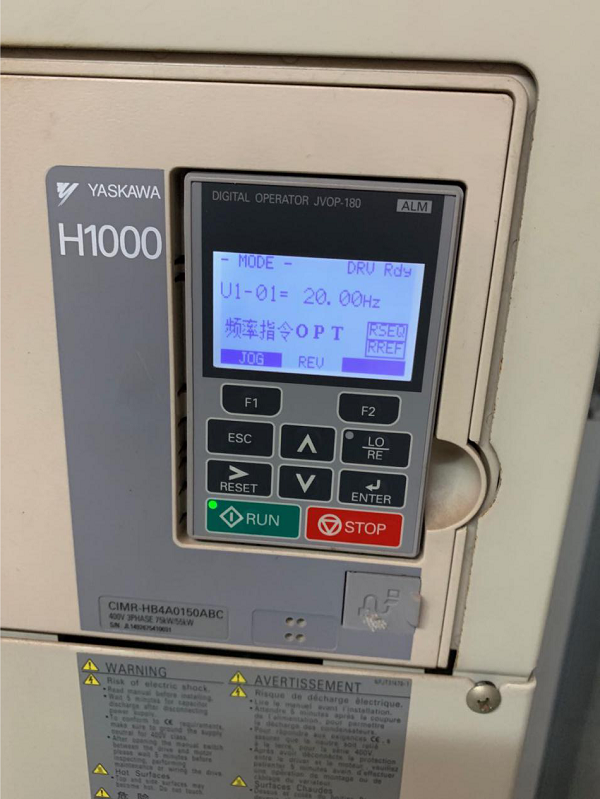

经过与客户沟通，客户要求工程师上门服务现场诊断后确定解决方案，到达现场后，故障现象又有所不同，上电时显示CPF06（EEPROM数据异常），且变频器面板显示韩文，将操作语言调整成中文后尝试按RESET键复位故障，结果复位后故障变为CPF25（端子电路板未连接），此故障还有一种解决方法为：进入参数A1-03(参数初始化）输入2220使变频器回复出厂设置，不过这种方法不到最 后关头不可轻易使用，因为初始化之后变频器内部参数全部恢复出厂设置，如要正常使用必须重新设置参数才行，在没有厂家提供参数值的情况下这一过程可能非常耗时。因为客户现场还有一台同类型的机型，考虑到参数可以借鉴，于是将变频器进行了参数初始化操作，结果初始化后故障仍无法消除。

于是断电重启看情况如何，重新上电后发现变频器又恢复成韩文操作菜单，重新查看变频器功率类型参数O2-04，控制模式、电机功率电流等参数，发现参数值与现场使用情况均不符，这种情况应该是变频器存储芯片的数据断电后无法保存导致，在心中已经有了这样的判断，应该是端子电路板上的存储器损坏了。为了验证自己的想法，将面板操作语言、变频器功率、电机控制模式、电机功率、电流等重新设置后断电重启，重启后参看刚刚所设置的参数发现全部变回初始化值。

再此，变频器诊断过程完成，告知客户结果后，建议变频器维修厂家的方式比较好拖回维修部维修，方便维修变频器后会针对原来故障情况做反复断电上电测试，以防故障再出现。
