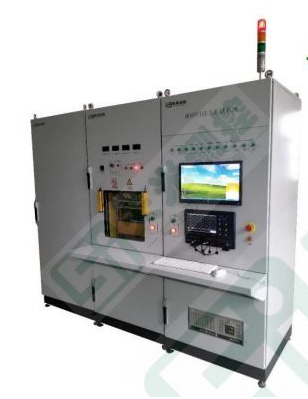

大功率浪涌测试系统

　　大功率浪涌测试系统的概述

　　浪涌(Electrical surge)， 也叫突波，它包括浪涌电压和浪涌电流。供电系统浪涌的来源分为外部(雷电原因)和内部(电网上大型负荷接通或断开 (包括补偿电容的投切)) 。

       浪涌电压：是指瞬间出现超出稳定值的峰值电压。  电路在遭雷击和在接通、断开电感负载或大型负载时常常会产生很高的操作过电压，这种瞬时过电压，称为浪涌电压，是一种瞬变干扰。  浪涌电压现象日趋严重地危及自动化设备安全工作，消除浪涌噪声干扰、防止浪涌损害一直是关系到自动化设备安全可靠运行的核心问题。现代电子 设备集成化程度在不断提高，但是它们的抗御浪涌电压能力却在下降。在多数情况下，浪涌电压会损坏电路及其部件，其损坏程度与元器件的耐压强度密 切相关，并且与电路中可以转换的能量相关。  浪涌电流：  是指电源接通瞬间或是在电路出现异常情况下产生的远大于稳态电流的峰值电流或过载电流。由于输入滤波电容迅速充电，所以该峰值电流远远大 于稳态输入电流。电源应该限制 AC 开关、整流桥、保险丝、EMI 滤波器件能承受的浪涌水平。反复开关环路，AC 输入电压不应损坏电源或者导致保险 丝烧断。浪涌电流也指由于电路异常情况引起的使结温超过额定结温的不重复性正向过载电流。  本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。作为电气设备在接通瞬间的一种电流特性。对供电网络及用电设备的安全都很 重要。工程中通常需要对浪涌电流进行抑制处理。而含有浪涌保护装置的产品可以有效地吸收突发的巨大能量。  浪涌保护就是利用非线性元器件对高频浪涌的敏感设计的保护电路，简单而常用的是并联大小电容和串联电感。以保护连接设备免于受损。

　　    浪涌电流测试单元：

　　    大功率浪涌测试系统通过电容充放电原理产生 电流波形，根据不同测试条件， 设定好参数，再通过调节不同的电感值来改变不同的电流宽度来输出测试要求的电流值，测试的电压和电流波形同时被采集到示波器和相关的控制电路，

　　反馈给PLC,由HMI显示结果；  PLC控制单元：

　　    全程 PLC 控制，PLC 主要对工作时 序、开关动作等进行控制，并对测试 数据进行采集且与HMI(人机界面) 进行通讯，由 HMI显示测试结果。完成整个系统的自动控制功能；PLC控制开关动作，且对系统中主要开关

　　的工作状态实时监控，并与硬件互锁，实现了可靠的安全控制功能；

　　HMI控制单元：

　　HMI对以下参数进行设定：

　　试验次数 / 重复时间  漏 电 流   / 电容电压

　　电容选择 / 脉宽选择    VD/VR选择  设定完毕后可在测试界面中选择并调用参数              功能指标：

　　                                              技术指标

　　  测试参数

　　                 电流能力

　　         17.7mS                    80kA

　　        浪涌电流        阻断电压                                      脉宽

　　         10ms               15.3ms                 17.7ms

　　 阻断漏电流

　　        电容电压 脉冲次数
