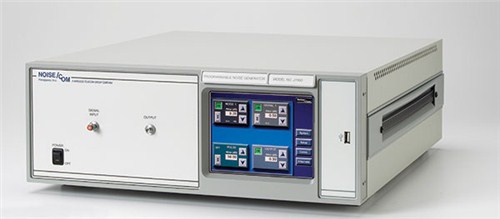

    • PNG7000A系列可编程白噪声信号源



      Noisecom的PNG7000A可编程高斯白噪声信号源可以为误码率(BER)测试应用提供一个可控信噪比(SNR)或载噪比(CNR)的合路信号,具体功能是基于用户提供信号和内部产生的高精度高斯白噪声源,仪器的一个重要的特点是这种合路信号的低失真路径,而有关输出信号也可以作为时域的抖动测试所需的随机源。



      有关信号路径的正常插入增益为0dB,并伴随以很低的幅度和相位脉动;仪器可以提供高波峰因子噪声,这使得BER测试在大CNR或Eb/No(比特能量噪密度比)的情况下也可以完成;基于选件PNGopt07的DC耦合功能允许将噪声直接加到数字TTL,ECL或类信号中。



      标准的PNG7000A是一个宽带仪器,但对于需要更广频段的应用,它可以选配包括最多含5个带通的噪声源,以在指定频段内达到优化平坦度,Noisecom可以为用户客户化定制。仪器装备有6.25”彩色TFT触摸屏,噪声功率,噪声开关切换,信号开关切换和噪声源的选择可透过触摸屏面板控制,或经过Ethernet,IEEE-488或RS232串口进行远程控制。仪表还可方便地集成到ATE系统中通过软件控制来减少生产用测试时间。通过外置的高精度功率计,C/N或的Eb/No设置可以准确的完成。



      另当外部CNR校验完成后,比率更改可以在没有降低精度情况下,通过内置的高精度衰减器来改变噪声功率,这样可以将CNR的精度保持在原有的水平。正常的噪声输出功率在出厂时在0dB衰减器设定的情况下经过校验,并用dBm/Hz来显示。



      通用指标

        白噪声输出

        最小18 dB的波峰因子

        输出噪声功率:-3dBm

        噪声衰减器:0到63dB (0.25dB步进)

        噪声衰减器精度:±0.2dB或0.5% (1 -500 MHz)

                        ±0.2dB或1% (500MHz –1GHz)

                        ±0.3dB或2% (1GHz –2GHz)

        信号路径增益:0±1dB

        群延迟变化:±0.2nsec/40MHz

        标准连接头:SMA母头

        6.25”彩色VGA, TFT触摸屏

        尺寸:约43.7cm(宽)x16cm(高,含底脚)x49.5cm(长)

        电源: 230VAC, 50Hz (选件03)

        工作温度:-10℃到+65℃



      应用

        误码率和抖动测试

        串行数字测试(Serial Data Testing)

        载噪比测试

        Eb/No测试

        多工器(Multiplexer)

        硬盘驱动器通道测试(Disk Drive Channel Testing)



      技术指标



      PNG7000A  系列输出特性

      型号

      频段

      功率(dBm)

      Vrms

      dBm/Hz

      平坦度(dB)

      PNG7105A

      1MHz   -10MHz

      +3

      0.316

      -67

      ±0.25/40MHZ

      PNG7107A

      10MHz   -100MHz

      +3

      0.316

      -77

      ±0.25/40MHZ

      PNG7108A

      10MHz   -500MHz

      +3

      0.316

      -84

      ±0.25/40MHZ

      PNG7109A

      10MHz   -1GHz

      +3

      0.316

      -87

      ±0.25/40MHZ

      PNG7110A

      10MHz   -1.5GHz

      +3

      0.316

      -89

      ±0.25/40MHZ

      PNG7111A

      1GHz   -2GHz

      +3

      0.316

      -87

      ±0.25/40MHZ

      PNG7112A

      10MHz   -2GHz

      +3

      0.316

      -90

      ±0.25/40MHZ(>500   MHz)

      ±0.75dB/40MHz(<500   MHz)



      选件定购信息



      选件号描述

      PNGopt01    BNC母头输入和输出

      PNGopt02    75Ω输入和输出阻抗

      PNGopt03    电源输入:230 VAC, 50 Hz

      PNGopt04   5个噪声源切换开关

      PNGopt05   RS232远端控制

      PNGopt06    127 dB信号衰减器,以1dB为步进

      PNGopt07    DC耦合路径(6 dB射频衰减)

      PNGopt09  客户化定制内置滤波器

      PNGopt10    用户定制频率,功率或平坦度要求*

      PNGopt11    GPIB IEEE-488.2接口

      PNGopt12    19”机架固定套件
