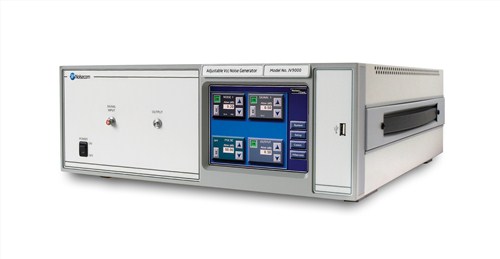

JV9000 PSRR分析可调变Vcc噪声发生器
计算机、通信设备及其他电子设备结合使用有源器件,包括数字和模拟IC。不断提高的数据/时钟速率和密集排列的有源组件带来的电磁干扰(EMI)和其他不良影响,如接地反跳和Vcc降速抖动。电路设计人员都知道噪声和抖动对时钟和数据线路的影响,以及这些失真如何威胁系统的数据完整性和正常功能。只有在设计和评估阶段确定了这些不必要噪声的规模和影响后,才能将它们的有害影响降至比较低。在设计阶段,对此类现象进行分析并非总是可行或可能。
虽然集成电路的Vcc规格确定了工作范围,但高频率噪声会干扰其功能,即使操作是在指定的Vcc限制内。集成电路和小型高密度PCB的设计人员和制造商需要确保他们的产品能提供对Vcc噪声和其它抖动的充分免疫。将阻塞电容器放在靠近Vcc引脚的地方可能不再足够。由于干线电压大幅下降(有时甚至低于1V),使得这一问题更加恶化。以前曾被忽略的干线或电路噪声,在现代设备中已经变得无法忍受。Noisecom的JV9000是专门设计用于向Vcc线路注入噪声和确定性抖动(DJ)信号的生成器。系统非常方便设置,只需两个连接:Vcc偏压输入至JV9000,其输出(注入噪声)连接到DUT测试台的Vcc路径。内置噪声发生器提供0dBm或以上的宽带噪声功率,比较高不超过2GHz,衰减范围为127dB,步进为0.1dB。所有控制都通过直观的触摸屏界面实现。
Noisecom JV9000发生器可选配一个或多个辅助输入,允许将外部自定义信号输入至Vcc线路。
JV9000可替换用于执行此类测试的一整套设备。这种方便集成至一台仪器的方法可保存数天的设置值,并实现可重复性和一致性。对于参与开发或认证电信相关集成电路和模块的人而言。JV9000有助于在设计阶段早期确定噪声抗扰度和其他问题,并将减少昂贵的设计重复次数。
标准型JV9075的规格 |
|
|||||||||
输入 |
||||||||||
比较大电压 |
5V |
|||||||||
比较大电流 |
500mA,更高可选(选件23和选件24) |
|||||||||
连接头 |
BNC(F) |
|||||||||
噪声源(高斯白噪声) |
||||||||||
阻抗 |
5ΩSMA,可选BNC(F)-(选件01) |
|||||||||
频率范围 |
10kHz至2GHz(500Hz-2GHz内可用),自定义频率(选件09) |
|||||||||
输出电源 |
比较低0 dBm。(在输出偏压-T时),可调60dB,步进为0.1dB,至50Ω |
|||||||||
|
功率更高(10dBm-选件05) |
|||||||||
CW固定音调 |
|
|||||||||
阻抗 |
50Ω(典型值) |
|||||||||
频率 |
1kHz、3kHz、10kHz、30kHz、100kHz、300kHz、1MHz、3MHz、10MHz、100MHz、300MHz、1GHz |
|||||||||
输出电源 |
比较低0dBm(输出偏压-T时),可调60dB,步幅0.1dB |
|||||||||
CW/激励生成器(可选) |
||||||||||
阻抗 |
50Ω(典型值) |
|||||||||
频率范围选件 |
1 kHz至25 MHz(选件21)、可编程、100 Hz分辨率或1 Hz分辨率(选件06) |
|||||||||
|
25 MHz至3 GHz(选件22)、可编程、100 Hz分辨率或1 Hz分辨率(选件07) |
|||||||||
输出电源 |
比较低0 dBm。(在输出偏压-T时),可调127dB,步幅为0.1dB,至50Ω, |
|||||||||
|
谐波20 dBc或更低(可选离散音频40dBc) |
|||||||||
|
功率更高(10dBm-选件05) |
|||||||||
辅助输入(选件08-x) |
||||||||||
输入频率范围 |
1 KHz - 1.5 GHz |
|||||||||
比较大输入功率 |
+10 dBm |
|||||||||
辅助输入接头 |
50ΩSMA、可选BNC(选件01) |
|||||||||
电平调节 |
可调节,127dB,步幅0.1dB |
|||||||||
备注:标准机型提供了一个辅助输入。X可以是2到3个输入。 |
|
|||||||||
通用规格 |
|
|||||||||
尺寸(W/H/D) |
17in x 5.25in x 13in / 432mm x 133mm x 330mm |
|
||||||||
线路功率 |
120V、60Hz/1.6A缓熔熔断 |
|
||||||||
运行温度 |
-10℃至60℃/14℉至140℉(环境) |
|
||||||||
订购信息 |
|
|
||||||||
JV9075型 |
|
|
||||||||
选件 |
|
|
||||||||
JV9opt01 |
BNC(F)输入/输出接头 |
|
||||||||
JV9opt05 |
+10dBm,高功率噪声/CW选件 |
|
||||||||
JV9opt06 |
用于选件21的1Hz频率分辨率 |
|
||||||||
JV9opt07 |
用于选件22的1 kHz频率分辨率 |
|
||||||||
JV9opt08-x |
辅助输入,多输入值请咨询厂家,X:输入数 |
|
||||||||
JV9opt09 |
自定义频率、功率或平坦度(请咨询厂家) |
|
|
|||||||
JV9opt10 |
线路功率230VAC,50Hz |
|
|
|||||||
JV9opt15 |
19英寸机架安装套件 |
|
|
|||||||
JV9opt16 |
GPIB/IEEE488远程控制 |
|
|
|||||||
JV9opt17 |
可移动硬盘加一个附加高清系统。 |
|
|
|||||||
|
强烈建议用于军事和涉及机密项目的应用 |
|
|
|||||||
JV9opt21 |
1 kHz - 25 MHz CW合成器 |
|
|
|||||||
JV9opt22 |
25 MHz - 3 GHz CW合成器 |
