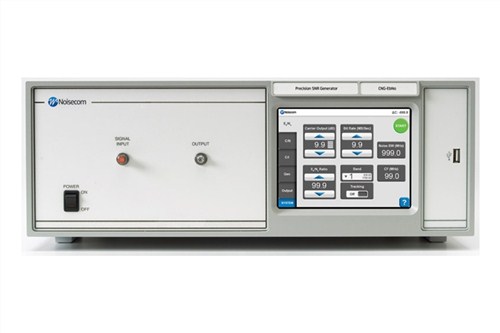

CNG-EbNo是一种向噪声分析仪提供的全自动精密噪声，其可在各种范围的功率级和频率上在用户提供的载波和内部发生噪声之间设置并保持高度精确的比率。
自动化测量：Eb/No, C/N, C/I, C/No
可变输出功率从-55dBm至+5 dBm
精度为0.2 dB RSS
比特率从1 bps至1 Gbps

CNG-EbNo作为一个自动化的仪器,可以根据设定产生基于使用者提供的载波信号和内部产生的白噪声的高度精确比例信号。生成的信号可以覆盖很宽的功率电平和频率范围。

CNG-EbNo作为具有高性价比的测试工具, 可以服务于无线通讯,卫星通信,有线电视(CATV) ,军方通讯和电子防御领域,满足系统测试和研发工程师对测试重复性和精确度的高要求。

特点

多种操作模式

CNG-EbNo提供五种操作模式：载噪比(C/N), 载噪密度比(C/No), 比特能量噪密度比(Eb/No), 载干比(C/I),和功率表；仪器也可单独作为个高精度噪声发生器。

用户可选配置

根据应用,用户可以灵活选择采购配置,含: WCDMA, SATCOM, NASA TDRSS, 有线电视(CATV), HDTV, CDMA, TSMA, UMTS, GPRS L-段的调制解调器, WLAN, WiFi, Bluetooth, WiMax, Inmarsat, Intelsat, 通信和其它一般用途。

直接显示Eb/No, C/N, C/I, 或C/No

6.25”的彩色TFT触摸屏提供与当前操作模式对应的输入/输出信号的同时显示，包括载干比(C/I)。

0.2dB的RSS精度

一个大动态范围的功率表可以测量信号和噪声，可以达到的比率为±0.2 dB，特别的配置选件可以提供更高的分辨率。

比特速率的设定范围为1 bps to 999 Mbps,或更高

在比特能量噪密度比(Eb/No)的测试模式，仪器可以根据使用者设定的比特速率自动计算所需配合的噪声密度。

可变输出功率

用户可任意设定输出功率范围为-55 dBm到+5 dBm。

真正的RMS功率计

订制化设计的数字功率表可以覆盖仪表服务的整个频段，并可以精确地测量波峰因子比较高到18 db的信号和噪声。

可以对射频和微波频段直接测试

当仪器的配置覆盖二个分开的频段时，测试可以直接进行,而不需要特别的转换电路。

可选跟踪功能

此功能主要服务于一个基于不稳定的输入信号而Eb/No为长时间准确性的测试需要。跟踪选件作为一个自动增益控制器件(AGC)来以0.2 dB的分辨率偏置输入信号，而载波的输出电平维持在一个常値，Eb/No也是一样。

技术指标

操作模式:

C/N, C/No, EbNo, C/I, 噪声源, 功率表

载波路径

输入功率范围         -55dBm到+5dBm

比较大输入功率         +21dBm (安全)

输出功率范围         -55dBm 到+5dBm

标称增益              ±1.0dB

增益分辨率步长为         0.1 dB( 0到-60dB)

增益平坦度             ±0.2dB (70MHz±20MHz)

                    ±0.3dB (140MHz±40 MHz)

                    ±0.4dB (其它)

群延迟                ±0.20 ns/40 MHz（对于频率大于20MHz）

三阶交调点           +29dBm(典型)

跟踪增益范围(Ubpt01)       +4dB到-4dB

跟踪更新速度         100毫秒(标准)

噪声路径

输出功率范围         -55dBm 到+5dBm

平坦度                 ±0.2dB/40MHz ±0.3dB/80MHz

                     ±0.4dB/200MHz ±0.5dB/300MHz

衰减范围             60dB(步进0.1dB)

比率精度             ±0.2dB RSS, ±0.3dB WCU

功率计测量范围           -55dBm 到+5dBm

功率计精度           ±0.5 dB

功率计平均             10到65,535. 每个采样需要约2.2毫秒

控制：               本地，TCP/IP，和IEEE-488(选件)

ganrao输入              -4dBm±2dB,频率范围等于噪声带宽

RF连接接口          BNC-75Ω(低于800 MHz时),N-type母头50Ω (高于800MHz时)

\
