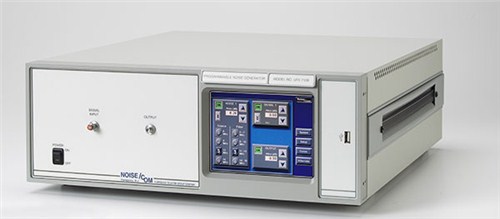

UFX7000A系列
架构灵活的远程控制仪器
UFX7000A系列仪器提供宽频高斯噪声,并且在整个噪声频带中平面度都很高。其标准型仪器提供不同噪声频带和输出功率级,但能以1dB的步长衰减至127dB,并能选择多种不同类型的接头。由于采用灵活的架构,因此可选择内部接合器,以及实现0.1dB的衰减步长和4条独立的滤波通道。这些滤波通道可以是内部的,也可外部链接。这种仪器可根据特定需求进行修改,但具体定价和发售情况,请咨询厂家。
功能和优点:
•提供N型、BNC型或SMA型接头
•衰减127 dB,步长为1 dB,或可选地为0.1 dB
• 2GHz以上的仪器总共衰减79.9 dB
•可选的信号通路衰减器
•采用SP6T开关,允许四条内部/外部滤波通道
•带通、低通、高通或陷波滤波器(请咨询工厂)
•标准以太网,或可选的GPIB远程控制器
•可选的后面板连接器
规格:
输出高斯白噪声
噪声频带 达40 GHz
输出功率高达+30 dBm
衰减 衰减127 dB;1dB步长
可选步幅0.1 dB
>2GHz的装置总衰减为79.9dB
低失真信号路径
标准接头 SMA凹头
显示器 6.25寸彩色VGA TFT触摸屏
尺寸: 17.22英寸宽 x 6.30英寸高(包含支撑脚) x 19.5英寸深
在桌面上使用时,向下折叠支脚
功率 115 VAC, 60 Hz
操作温度:-10°至+65°C
UFX7000A系列 输出特性
型号 |
频带 |
功率 |
dBm/Hz(dBm) |
平坦度(dB) |
uV/root(Hz) |
UFX7101A |
10 Hz至20 kHz |
+13 |
-30 |
±0.5 |
7071 |
UFX7103A |
10 Hz至500 kHz |
+13 |
-44 |
±0.5 |
1414 |
UFX7105A |
10 Hz至10 MHz |
+13 |
-57 |
±0.5 |
316 |
UFX7107A |
100 Hz至100 MHz |
+13 |
-67 |
±0.75 |
100 |
UFX7108A |
100 Hz至500 MHz |
+10 |
-77 |
±1.0 |
31.6 |
UFX7109A |
100 Hz至1 GHz |
+10 |
-80 |
±1.5 |
22.4 |
UFX7110A |
100 Hz至1.5 GHz |
+10 |
-82 |
±1.5 |
18.2 |
UFX7111A |
1 GHz至2 GHz |
+10 |
-80 |
±1.5 |
22.4 |
UFX7112A |
1 MHz至2 GHz |
0 |
-93 |
±2.0 |
5.01 |
UFX7113A |
10 MHz至3 GHz |
0 |
-95 |
±2.5 |
5.01 |
UFX7124A |
2 GHz至4 GHz |
-10 |
-103 |
±2.0 |
1.58 |
UFX7126A |
2 GHz至6 GHz |
-14 |
-110 |
±2.5 |
0.71 |
UFX7128A |
10 MHz至10 GHz |
-17 |
-117 |
±3.5 |
0.3251 |
UFX7218A |
2 GHz至18 GHz |
-20 |
-122 |
±2.0 |
0.18 |
UFX7240A |
2 GHz至40 GHz |
-20 |
-126 |
±4.0 |
0.11 |
