外螺纹测量仪
测量仪相对于量规的优势
· 设定量仪的zui佳状态
· 可以设定产品公差
· 生产过程的检测/SPC
· 使用计算机进行数据统计
· 早期诊断避免引起浪费
· 检测时间短
· 磨损小、寿命长 · 使用螺纹环规校准迅速外螺纹测量仪特点
· 适于车间生产现场使用
· 三点测量，确保测量时工件的安全定位
· 刚性结构
· 重复性好
· 操作方便
· 能够检测出凸轮形和椭圆形的形状误差伊斯来福
422F专用外螺纹测头
测头有环形螺纹槽，在轴上自由旋转运动，测头的旋转和移动减少了磨损情况的发生。 正确选择测头形式是实现准确测量的关键。对于公制ISO螺纹和统一标准的螺纹都可以采用以上测头形式测量
有效中径测头K：
实际中径测头N
小径测头I
大径测头D
有效中径测头K：测量单个螺纹的中径值，测量值结果不受牙型角和螺旋角误差的影响。
实际中径测头N：螺纹牙型角、中径值和小径值偏差的影响都会对测量值产生影响，测量得出的是实际中径值。
小径测头I：此测头保证了与螺纹小径的持续接触。
大径测头D：测头是圆柱形的，保证了与大径的接触。

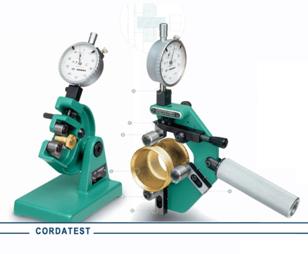

422A可调外螺纹测量仪
422A可调外螺纹测量仪
结构示意图
根据不同的螺距及测量范围，可以选配测头。产品通用性强，检测一致性好。产品型号
A.2
A.3
A.4
A.5
A.6
A.7
A.8
A.9
A.10
A.11
A.12
测量范围mm
6-22
22-38
38-54
54-70
70-86
86-102
102-118
118-134
134-150
150-166
166-182
螺距mm
螺纹测头长度mm
测头接收辊高度mm
0.5-1.5
12.6
422H-01
12.6
422H-11
1.5-4
25.3
422H-02
25.3
422H-12
附件
422S台架中径校对规
大径/小径校对规
另外有工具、存储箱等附件提供。
4023? 422B大尺寸外螺纹测量仪
422B-1大尺寸外螺纹测量产品特点：
A 预紧球轴承测量头
B 10mm测量跨度
C 自由行程大
D 50mm测量范围
E 在45o、90o和135o位置上装有可调定位支撑
F 可调手柄使用校对规或量块校准。
测量工件表面的大尺寸内外螺纹，请参见“多功能长度测量仪”资料。
422H-03????????????? 422H-04
实际中径测头???????? 有效中径测头
O+N????????????????? K+K
