花键环规

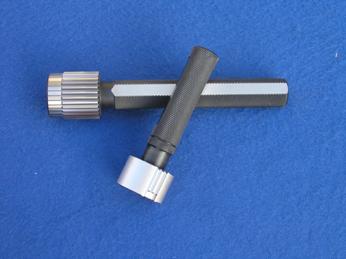

花键塞规

英国西部飞马公司的高品质花键环规经过全球先进齿轮检测仪器检测，严格控制花键规的综合尺寸。为客户提供安全放心的标准件。

全齿通环规检查外花键工件zui大有效齿厚
全齿通塞规检查内花键工件zui小有效齿槽宽
非全齿止环规检查外花键的zui小实际齿厚
非全齿止塞规检查内花键的zui大实际齿槽宽
全齿止环规检查外花键的zui小有效齿厚
全齿止塞规检查内花键的zui大有效齿槽宽


锥形校准塞规

    锥形校对塞规TMP用来加工制造和检
测环规的磨损情况，请参照下图，一个
TMP塞规有三条环形线。

新环规：介于*条线和第二条线之间
磨损（需更换）介于第二条线和第三条线之间
报废（超出公差）超出第三条线

同心量规

同心量规由三个花键环规组成，其中上下两个外部环规是固定的，中间的环规可以转动，并可以锁紧在工件上，可以在环规的同心带安装指示表，通过旋转工件读出测量值。

花键心轴

锥形花键心轴—检测心轴zui简单的型式，依照零件数据标准不同，根据花键或大径，加工制造心轴的锥度，锥型心轴上有零件等级尺寸带。

旋转锁紧式花键心轴—依照客户检测和加工应用的需要设计加工。
