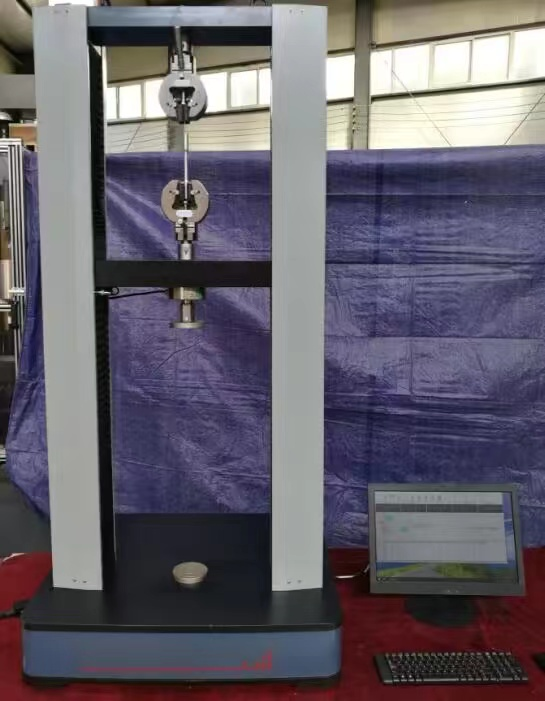

- MWD-W10PVC板握钉力拉力试验机
一、公司简介：
国内电子式万能试验机起步于90年代初，我公司是最早引进国外领先技术、开发研制人造板万能试验机的企业。为提高企业产品的技术水平，公司先后引进日本岛津公司、德国DOLI公司、美国MTS公司先进技术，使公司的产品技术水平跃上了一个新的台阶。公司与清华大学、北京航空航天大学、东北林业大学、华中理工大学、浙江大学、洛阳工学院、四川农业大学等著名高校共建力学实验室，为高校教学与科研提供了可靠的试验手段。
二、试验机能满足的试验方法标准：
GB/T16491-1996《电子式万能试验机》、GB17657-1999《人造板及饰面人造板理化性能试验方法》，GB2611-92 《试验机通用技术要求》GB/GB/T16825-1997《拉力试验机检验》及GB/T528-1998中的要求和GB、ISO、ASTM、DIN等多种标准的数据处理,还可以根据用户提供的标准及要求进行添加和补充。本试验机，主要进行内结合强度试验、表面结合强度试验、表面胶合强度，抗拉强度试验，静曲强度试验，弹性模量试验，握螺钉力试验等多项人造板及饰面人造板的理化性能试验。具有试验速度设定，试验力值显示，最大试验力值显示功能。同时，还具有限位保护和过载保护等功能。
三、主要技术指标：
1. 最大试验力: 10kN
2. 测 量 范 围: 最大试验力的0.4%-100%。
3. 试验力精度: 优于示值的±0.5%
4. 试验力分辨力: 1/300000(全程不分档或等效6档)
5. 横梁位移测量精度:分辨率高于0.001mm
6. 变形测量精度: ±0.5%（在0.2-10mm范围内）
7. 试验速度范围: 0.01-500mm/min，无级调速
8. 速度控制精度: ±1%(0.01-10mm/min); ±0.5%(10-500mm/min)
9. 恒力、恒变形、恒位移控制范围: 0.2%-100%FS
10. 夹具形式: 国标6套夹具
11. 整机电源:单相,220V±10%,50Hz，功率：1.5 kW
12. 工作环境:室温—35℃,相对湿度不超过80%
13. 主机尺寸: 560 mm×430 mm×1560 mm
14. 整机重量: 420 kg
四、方案描述
1． 主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4 采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可达1:100000；
1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2． 控制系统
STC300全数字闭环测控系统具有许多先进的特性和技术创新，主要体现在：
2.1 实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2.2 数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000，全程不分档；
2.3 选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
2.4 符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
2.5 电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
