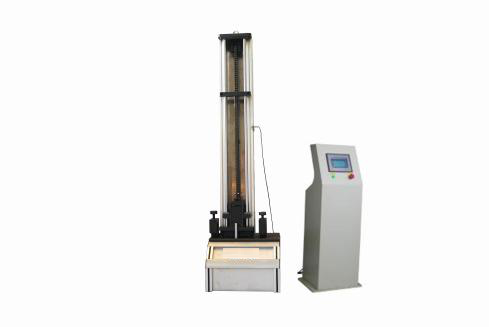

- GCJ-100 光缆冲击试验机
1. 用途：
本设备适用于测试光缆承受冲击的能力，通过施加冲击力，对于合格的光缆要求光纤不断裂，光纤的 衰减变化不超过光缆产品详细规范中规定的值，光缆护套不开裂。
2. 特点：
本设备采用人机界面与PLC 控制，TFT 真彩屏显示测试参数和试验数据，冲击高度可调，配置不同的砝码 架，能满足接入网用蝶形引入光缆和其他光缆的冲击试验，速度无机调速， 造型美观、性能稳定、操作简单、 使用安全。
3. 设备组成：
1) 冲击主机部分
2) 夹具
3) 砝码
4) 电气控制系统 (包括 PLC 模块)
5) 电控箱
6) 触摸屏
4.主要技术参数：
1) 冲击高度:150mm、300mm、 1000mm (高度可调) ；
2) 重锤重量：冲击重砣共 16kg，其中 2 只0.5kg 重砣、3 只 1kg 重砣、2 只 3kg 重砣，1 只6kg 重砣，根 据光缆试验要求自行添加调整；
3) 冲击速度：10~30 次/分 (速度可调) ；
4) 冲击次数：1~9999 次，可任意设置；
5) 冲击次数自动记录，运行至设置次数自动终止试验。
5.性能特点：
试验机主要用于光缆冲击性能试验，包括型式试验和出厂试验， 以确定光缆承受冲击 的能力。光缆冲击试验机主要由机架、滑动导轨、砝码、伺服电机减速机、转臂、 电控箱等 组成。
转动夹紧手轮，调整夹口高度，将光缆放入夹口摆正夹紧。
电控说明：试验机由PLC 与触摸屏控制，界面友好，操作简单，设置方便。本试验机驱动部分采用台达变 频器，它有过压、欠压、过流、过热、等保护功能。控制面板上的“急停开关”用于意外情况或需紧急停止 时使用，将其拍下有效， 需恢复时按箭头方向向右旋起。恢复时时间间隔请在 30S 以上。
6.安装环境：
1) 室内温度要求：10℃-40℃；
2) 室内湿度要求：<80% (不结露) ；
3) 无明显电磁场干扰；
4) 无冲击、无震动；
5) 周围无腐蚀性介质；
6) 周围预留不小于 0.7 米的维修空间；
7) 电源要求：工作电压 380V±10% 50Hz 三相四线制；
