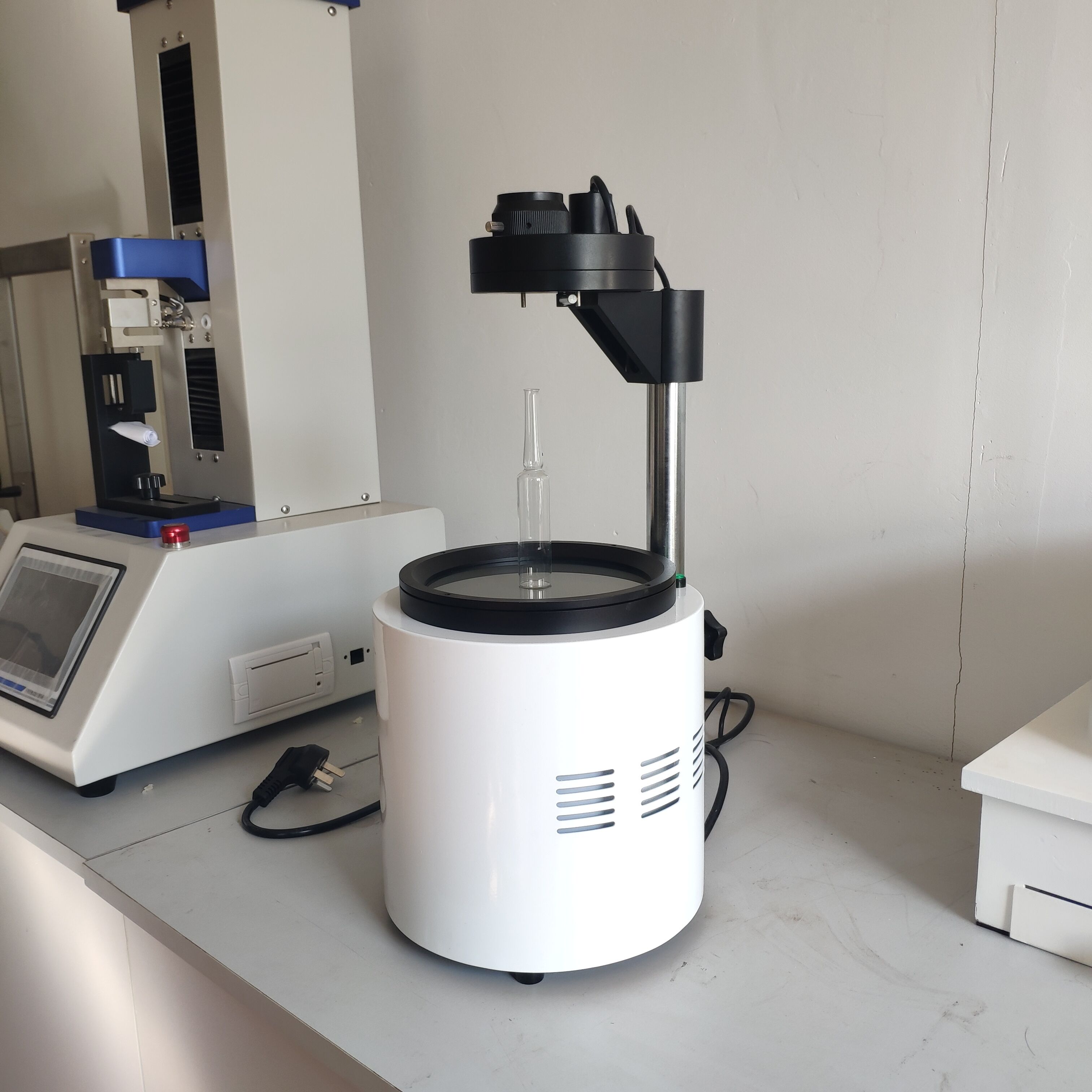

- NYL-2A 数显偏光应力仪
安瓿瓶内应力测试仪
概述：
玻璃制品应力检查仪是应用偏振光干涉原理检查玻璃内应力或晶体双折射效应的仪器。由于仪器备有灵敏色片，并应用1/4波片补偿方法，因此本仪器不仅可以根据偏振场中的干涉色序，定性或半定量的测量玻璃的内应力，还可以准确定量测量玻璃的内应力数值。
NYL-2A数显玻璃制品应力检查仪采用高精度角度编码器测量角度，测量数据直接显示在显示屏上，具有测量精度高、直观易读、无需校准、绿色节能等优点，是替代传统度盘式应力仪的最佳选择。
本仪器适合光学仪器厂、玻璃厂、玻璃制品厂、实验室和质检机构使用，用于测量各类玻璃制品、光学玻璃、透明塑料制品及其它光学材料应力值的测量。
本产品在出厂前已严格调试，符合国内外相关标准的规定，包括：
l GB/T 4545 《玻璃瓶罐内应力检验方法》
l GB/T 12415 《药用玻璃容器内应力检验方法》
l GB/T 15726 《玻璃仪器内应力检验方法》
l JC/T 655 《石英玻璃制品内应力检验方法》
l JJG196-2006《常用玻璃量具检定规程》
l YBB00162003 《国家药品包装容器（材料）方法标准 内应力测定法》
l YBB00032005-2005 《钠钙玻璃输液瓶》
l YBB00332002-2015 《低硼硅玻璃安瓿》
l ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)（玻璃容器偏振镜检查的试验方法）
技术特色
本产品针对传统度盘式应力仪及数显应力仪进行了针对性改进，提高了测量精度和应用体验，具有测量精度高、无需校零及绿色节能等先进特点：
* 高精度测量：本产品采用高精度绝对式角度编码器进行测量，测量精度优于2nm。
* LED显示屏双数值显示：本产品显示窗采用高清晰LED显示屏，可同时显示测量角度及光程差数值，用户可直观获得所需数据，使测量直观易读。
* 暗视场无需校准：本产品在出厂前对暗视场进行了精确校对。由于采用了绝对式编码器，偏振场的暗视场总是处于零角度点，因此无需用户校对零点，避免了人为校对暗视场造成的误差。
* 绿色节能：本产品采用了更加节能环保的LED光源，相对传统光源节能80%以上。
测试方法
供试品应为退火后未经其它试验的产品，须预先在实验室内温度条件下放置30分钟以上，测定时应戴手套，避免用手直接接触供试品。
无色供试品的检验
1.无色供试品底部的检验：将四分之一波片置入视场，调整偏光应力仪零点，使之呈暗视场。
2.把供试品放入视场，从口部观察底部，这时视场中会出现暗十字，如果供试品应力小，则这个暗十字便会模糊不清。旋转检偏镜，使暗十字分离成两个沿相反方向移动的圆弧，随着暗区的外移，在圆弧的凹侧便出现蓝灰色，凸侧便出现褐色。如测定某选定点的应力值，则旋转检偏镜直至该点蓝灰色刚好被褐色取代为止。绕轴线旋转供试品，找出最大应力点，旋转检偏镜，直至蓝灰色被褐色取代，记录此时的检偏镜旋转角度，并测量该点的厚度。
3.无色供试品侧壁的检验：将四分之一波片置入视场，调整偏光应力仪零点，使之呈暗视场。把供试品放入视场中，使供试品的轴线与偏振平面成45º，这时侧壁上出现亮暗不同的区域。旋转检偏镜直至侧壁上暗区聚会，刚好完全取代亮区为止。绕轴线旋转供试品，借以确定最大应力区。记录测得最大应力区的检偏镜放置角度，并用壁厚测厚仪分别测量两侧壁原的厚度(记录两侧壁壁厚之和)。
技术指标
测量精度：≤2nm
重复性误差：≤2nm
光程差示值：0.1nm
角度示值：0.1°
偏振场直径：150mm
视场光亮度：＞120cd/m²
检偏镜旋转角度：360°（±180°）
偏振场间距调整范围：50-250nm
光源：LED 色温3500K
功率：＜8W
电源：AC220.50HZ
外形尺寸：220mm×370mm×480mm(长宽高)
重量：5Kg
标准配置：主机、电源线、技术文件
