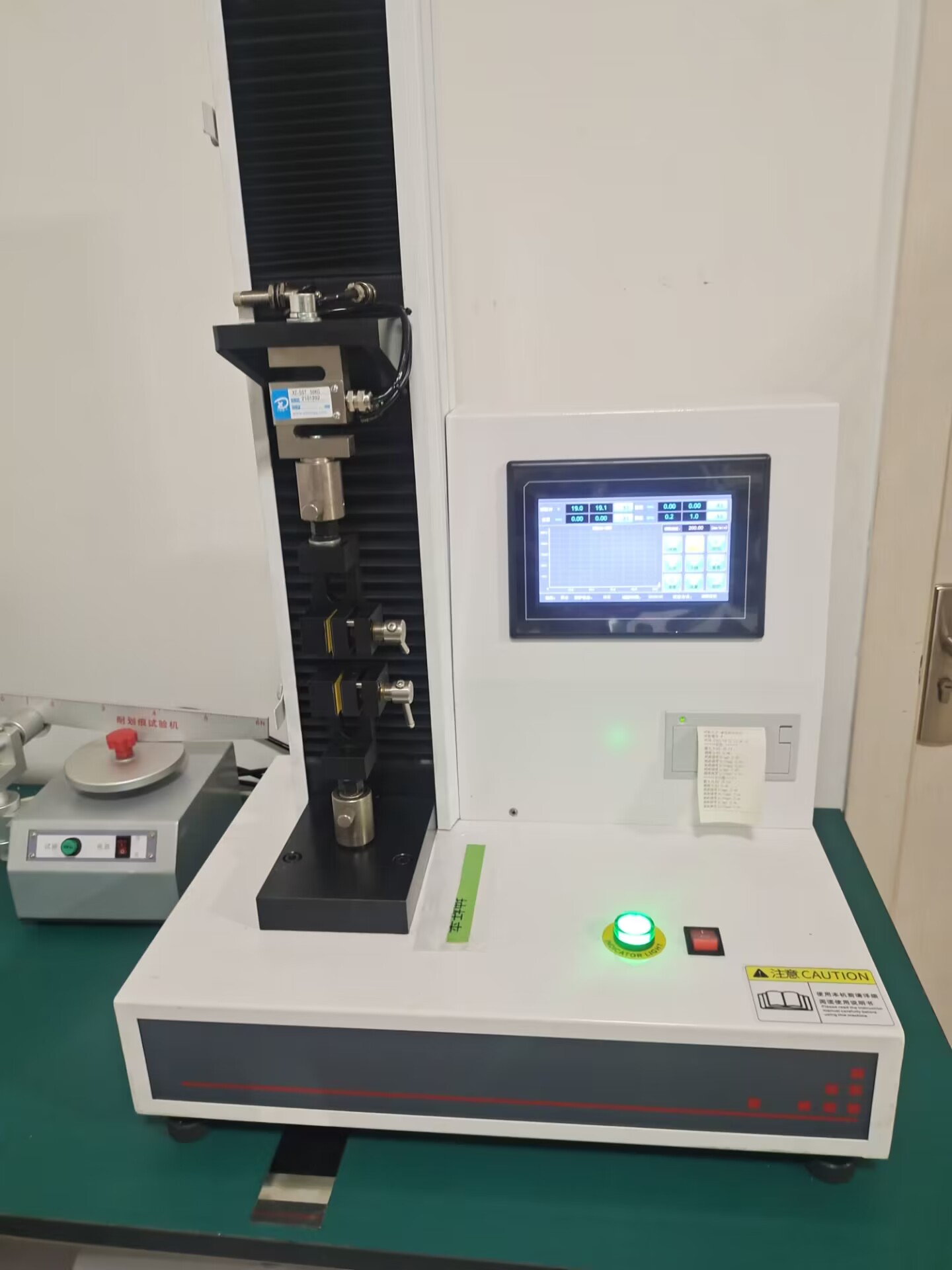

- GLW-100 微机控制光缆拉伸试验仪
1.用途：
本设备适用于测试光缆在规定拉伸负载 (通常是安装期间允许的负载) 范围内的拉伸性能， 即测定光缆中光纤的衰减变化、光纤应变和 (或) 光缆的应变与拉伸负载的函数关系。
2.特点：
本设备采用计算机控制，伺服电机驱动，精密滚珠丝杠传动加载，精密负荷传感器信号 测量。具有加载平稳，测量准确，控制响应迅速，控制方式多样，能方便、准确地实现负荷、伸长 的数字标定，具有满载保护及位置保护等特点。
3、技术参数：
1)产品型号：GLW-100
2)最大试验力：100kN
3)力测量范围： (1%~100%) F.S.
4)力分辨率： ±500000 码，全程不分档，分辨率不变 力示值准确度： ±0.5%
5)力保持时间：不低于 3 小时，可任意设置
6)力保持时间：不低于 3 小时，可任意设置
7)力保载相对误差： ±0.5%
8)变形测量标距：1000mm
9)变形测量范围： (0~50) mm
10)变形分辨率：0.001mm
11)变形示值准确度： ±0.5%
12)位移显示分辨率：0.001mm
13)位移控制分辨率：0.000015mm
14)位移示值准确度： ±0.5%
15)位移速率调节范围： (0.01~500) mm/min ，任意设置
16)位移速率相对误差： ±0.5%
17)拉伸空间：25m
18)有效拉伸行程：1000mm
19)可夹持光缆最大直径：30mm
20)卡盘直径：900mm 或 600mm (或根据所测光缆试样的直径按相关标准确定，一般
不小于光缆试样的直径 30 倍)
21) 重量：3500kg
4. 产品配置：
1) 伺服驱动器、伺服电机： 日本松下
2) 负荷传感器：美国
3) 变形测量装置：上海
4) 减速机：恒星减速机
5) 导轮组：自制
6) AEC- 1200 控制器：自制
7) 工控机：自制
5. 安装要求：
1) 主机电源：单相，AC220V±10% ，50~60Hz ，2kW。
2) 计算机电源：单相，AC220V±10% ，50~60Hz ，0.5kW。
3) 安装在稳固的基础上，水平度≤0.2/ 1000 ，周围留不小于 1 米的空间。
4) 环境温度：25℃±10℃ ，湿度： ≤80%不结露。
5) 室内无振动、无腐蚀性介质。
