- 用 途：
- 广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
- 一、概述
涡轮流量计（以下简称TUF）是叶轮式流量（流速）计的主要品种，叶轮式流量计还有风速计、水表等。在各种流量计中TUF、容积式流量计和科氏质量流量计是三类重复性、精确度最佳的产品，而TUF又具有自己的特点，如结构简单、加工零部件少、重量轻、维修方便、流通能力大（同样口径可通过的流量大）和可适应高参数（高温、高压和低温）等。至今，这类流量计产品可达技术参数：口径4-500mm，压力达60MPa，温度为-20-300℃，像这样的技术参数其他两类流量计则是难以达到的。
LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。
传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。
二、工作原理
图1所示为TUF传感器结构图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
TUF的实用流量方程为
qv=f/K (7.1) qm=qvρ (7.2)式中 qv,qm－分别为体积流量，m3/s，
质量流量，kg/s；
f－流量计输出信号的频率，Hz；
K－流量计的仪表系数，P/m3。
传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体的流动机理，把传感器作为一个黑匣子，根据输入（流量）和输出（频率脉冲信号）确定其转换系数，它便于实际应用。但要注意，此转换系数（仪表系数）是有条件的，其校验条件是参考条件，如果使用时偏离此条件，系数将发生变化，变化的情况视传感器类型，管道安装条件和流体物性参数的情况而定。

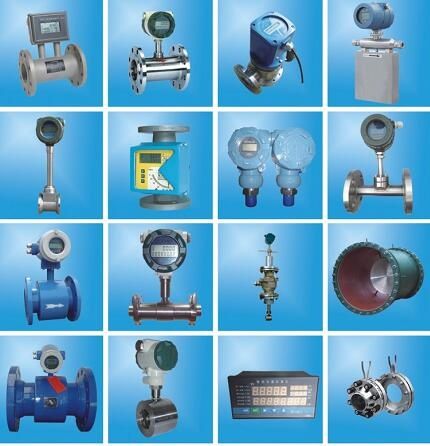

涡街流量计、电磁流量计、超声波流量计、气体涡轮流量计、椭圆齿轮流量计、
旋进旋涡流量计、金属管浮子流量计、质量流量计、小流量微型流量计、非标定制流量计、液体涡轮流量计、差压变送器、孔板流量计、压力变送器、温度变送器、 液位、物位、料位计、插入式流量计、流量积算仪、阿纽巴流量计、流量定量控制仪、潜水式流量计、远程视频传送器、PH/ORP测量仪、通用流量显示仪、超声波明渠流量计、自动监测记录仪。
三、产品特点
1） 高精确度，对于液体一般为±0.25％R－±0.5％R，高精度型可达±0.15％R；而介质为气体，一般为±1％R－±1.5％R，特殊专用型为±0.5％R－±1％R。在所有流量计中，它属于最精确的。
2） 重复性好，短期重复性可达0.05％-0.2％，正是由于具有良好的重复性，如经常校准或在线校准可得极高的精确度，在贸易结算中是优先选用的流量计。
3） 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。可获得很高的频率信号（3-4kHz），信号分辨力强。
4） 范围度宽，中大口径可达40：1-10：1，小口径为6：1。
5） 结构紧凑轻巧，安装维护方便，流通能力大。
6）可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。广州明柏器仪表有限公司
四、基本参数与技术性能
1、基本参数：见表一
仪表口径（mm及连接方式 4、6、10、15、20、25、32采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级 ±1%R、±0.5%R
量程比 1:10:1:15:1:20
仪表材质 304不锈钢、316（L）不锈钢防腐称里等
被测介质温度 -20～＋120℃
环境条件 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号 传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V
变送器：两线制4 ~ 20mADC电流信号
供电电源 传感器：+12VDC 、+24VDC（可选）变送器：+24VDC
现场显示型：仪表自带3.2V锂电池或+24VDC外供电
信号传输线 STVPV3×0.3（三线制），2×0.3（二线制）
传输距离 ≤1000m
信号线接口 基本型：三芯线缆；防爆型：内螺纹M20×1.5
防爆等级 基本型：非防爆产品；防爆型：ExdIIBT6
防护等级 IP65
2、测量范围和工作压力
仪表口径mm 正常流量范围m3/h 扩展流量范围m3/h 常规连接方式
与耐压等级 特制耐压MPa
法兰连接方式
DN 4 0.04～0.25 0.04～0.4 螺纹连接/6.3MPa 10、16、25
DN 6 0.1～0.6 0.06～0.6 螺纹连接/6.3MPa 10、16、25
DN 10 0.2～1.2 0.15～1.5 螺纹连接/6.3MPa 10、16、25
DN 15 0.6～6 0.4～8 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接
DN 20 0.8～8 0.45～9 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接
DN 25 1～10 0.5～10 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa
DN 32 1.5～15 0.8～15 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa
DN 40 2～20 1～20 螺纹连接/6.3MPa 4.0、6.3、12、16、25
法兰连接/2.5MPa
DN 50 4～40 2～40 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 65 7～70 4～70 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 80 10～100 5～100 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 100 20～200 10～200 法兰连接/2.5MPa 4.0、6.3、12、16、25
DN 125 25～250 13～250 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 150 30～300 15～300 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
DN 200 80～800 40～800 法兰连接/1.6MPa 2.5、4.0、6.3、12、16
五、仪表分类
1．按仪表功能分类，LWGY系列涡轮流量计可分为2大类，即：
涡轮流量传感器/变送器智能一体化涡轮流量计
2．功能说明
涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图
基本型传感器/变送器防爆型传感器/变送器
按照不同的输出信号，该类产品可分为LWGY-□N型和LWGY-□A型
LWGY-□N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；
LWGY-□A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。
智能一体化涡轮流量计
采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。
LWGY-□B型：供电电源采用3.6V10AH锂电池（可连续运行2年以上）； 无信号输出功能。
LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
六、仪表选型
型 号 说 明
LWGY─ □ /□ /□ /□ /□ /□ /□
公称
通径 4 4mm
6 6mm
10 10mm
15 15mm
20 20mm
25 25mm
32 32mm
40 40mm
50 50mm
65 65mm
80 80mm
100 100mm
125 125mm
150 150mm
200 200mm
类 型 N 传感器型：+12V或24V供电，输出三线制脉冲信号
A 变送器型：+24V供电，输出二线制4～20mA
B 智能型：锂电池供电，现场显示无信号输出
C 智能型：+24V供电，现场显示并输出二线制4～20mA
C1 智能型：+24V供电，现场显示并带有RS486通讯协议
C2 智能型：+24V供电，现场显示并带有HART通讯协议
精度等级 05 0.5级
10 1.0级
涡 轮
类 型 W 扩展测量范围
S 标准测量范围
材 质 S 304不锈钢
L 316（L）不锈钢
防 爆 N 非防爆型
E 防爆型，ExdⅡBT6
压力等级 N 常规 （资料下载地址）
H(x) 高压 （与明柏厂家联系）
