XSR22FC涡街涡轮智能显示流量温度压力积算仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 明柏仪表
  • 主要规格:
  • 1
  • 用  途:
  • XSR22FC涡街涡轮智能显示流量温度压力积算仪

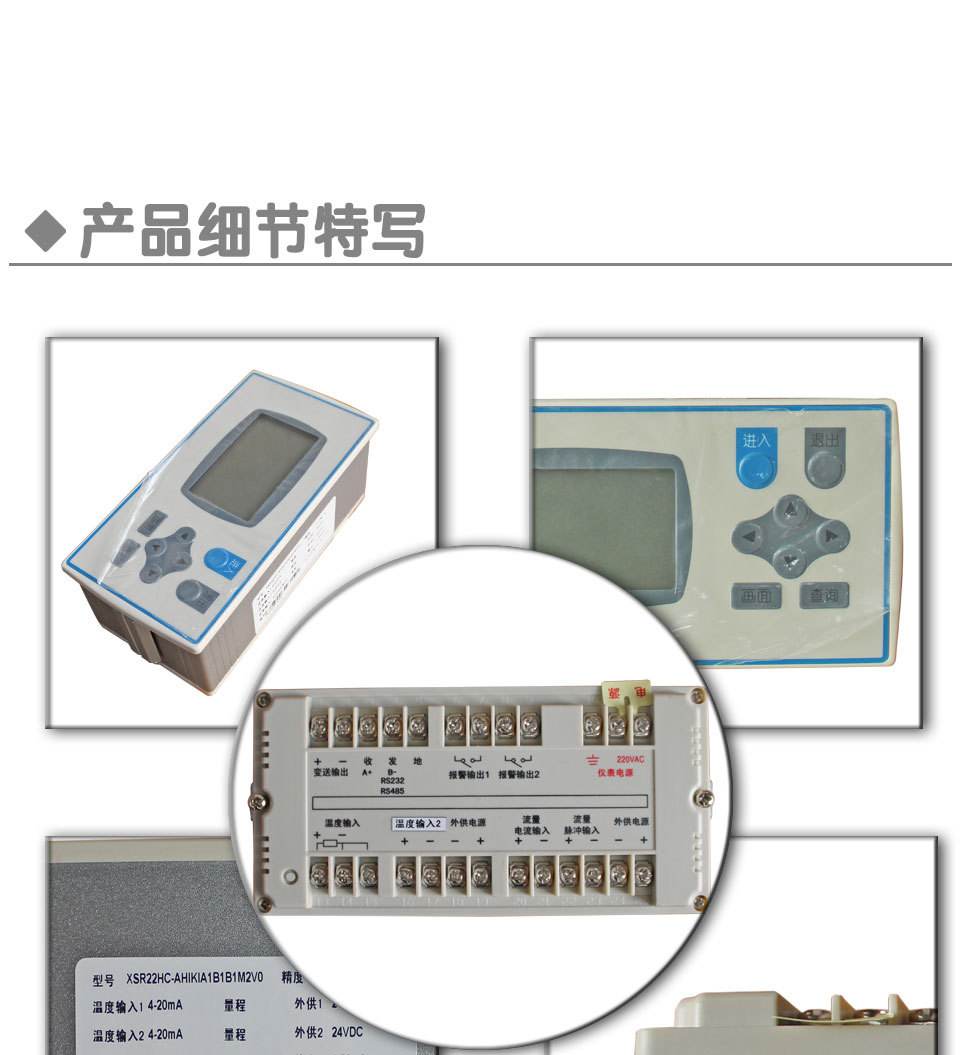

    • XSR22FC-1KE1A1B1B1v0流量积算仪具有温度压力补偿功能的流量积算仪XSR22FC流量积算仪具有:4M存储容量,USB接口,使用金属外壳,抗干扰能力能,XSR控制器是经济型产品,适合批量使用,高性价 : 详细介绍 XSR22FC-1KE1A1B1B1v0流量积算仪 1.输入 瞬时流量、压力显示范围:-99999~99999,小数点位置可设定 输入信号类型:XSR22FC/A-HIKRIB1B1V0流量积算仪 温度:无温度、固定温度、Pt100,Cu100,Cu50可通过设定选择 其它输入信号或分度号需在订货时注明 测量分辨力:1/60000,16位A/D转换器 -参数 记录间隔:1秒~59分59秒任意设定,可选择循环或非循环记录 记录小时数 = 12 × 记录间隔(秒) 3.报警 继电器输出:触点容量220V AC,3A 光电隔离XSR22FC-1KE1A1B1B1v0流量积算仪 1~5V,0~5V,0~10V直流电压输出,需订货时注明 5.通信接口 RS232、RS485标准,在订货时注明 通信速率2400、4800、9600、19200通过设定选择,低于2400的速率需在订货时注明 以“#"为定界符的命令,回答延迟小于500μs;其它命令的回答延迟小于100ms 6.外供 7.电源XSR22FC/A-HIKRIB1B1V0流量积算仪 24V DC,12V DC或其它规格,需在订货时注明 兼容USB1.1协议的U盘。 工作环境:0℃~50℃,湿度低于90%R.H,宽温范围的仪表需在订货时注明 电磁兼容:IEC61000-4-2(静电放电),III级;IEC61000-4-4(电快速瞬变脉冲群),IV级;IEC61000-4-5(浪涌),III级;IEC61000-4-8(工频磁场),V级;IEC61000-4-9(脉冲磁场),IV级;IEC61000-4-12(振荡波),III级。涡街流量表 XSR22HC热能积算记录仪 电磁超声波冷量计量控制仪表 简单介绍 XSR22HC热能积算记录仪的基本性能 1.适用于各种液体介质的热能(冷能)积算。 2. 128×64点阵液晶屏显示,铝合金外壳。 3. 2路温度信号输入,测量温度,计算温差。 4.同时具备电流(电压)流量输入通道和脉冲流量输入通道。适应各种流量变送器,传感器。 标配2路独立的外供电流,给温度和流量变送器供电。(温度为热电阻传感器时只需要一路外供电源)。 5.汉字显示方式,方便的设置引导方式。简化参数设置过程。 6.记录瞬时流量,温度的历史数据(曲线),并可查询。 7.3年内每年,每月,每日累积热能记录及查询。 8.停电信息记录及查询。 9.自动屏保功能。 10.输入信号测量精度0.2级,测控速度0.6秒。 11.可选配USB接口,实现记录数据转储。 12.可选配2点报警输出,实现各测量值的报警和累积量的预置输出。 13.可选配一路变送输出,可针对各测量值。可选配通讯接口。 产品描述XSR22HC热能积算记录仪的基本性能 本仪表没有电源保险丝,请在本仪表电源供电回路中设置保险丝等安全断路器件。 请不要在本产品所提供的规格范围之外使用。 请不要使用在易燃易爆的场所。 请避免安装在发热量大的仪表(加热器、变压器、大功率电阻)的正上方。 周围温度为50℃以上时,请用强制风扇或冷却机冷却,但是,不要让冷却空气直接吹到本仪表。 对于盘装仪表,为了避免用户接近电源端子等高压部分,请在终设备上采取必要措施。 本产品的安装、调试、维护应由具备资质的工程技术人员进行。 如果本产品的故障或异常有可能导致系统重大事故,请在外部设置适当的保护电路,以防止事故发生。 本公司不承担除产品本身以外的任何直接或间接损失。 本公司保留未经通知即更改产品说明书的权利。 注:直流电源产品,端子11为电源正,端子12为电源负。 对于订制产品,请以随机端子图为准。 接线说明 警告标志 为确保安全,接线必须在断电后进行。 警告标志 交流供电的仪表,其 地 端是电源滤波器的公共端,有高压,只能接大地,禁止与仪表其它端子接在一起。 本说明书给出的为基本接线图,受端子数量的限制,当仪表功能与基本接线图冲突时,接线图以机壳上端子图为准 选型表 内容 代码说明 XSR22HC- 3英寸白底黑字液晶屏(128×64);热能累积;测控速度0.6秒;4Mb记录内存 外形尺寸 160×80×65mm 横式 开孔尺寸:152×76 BS 壁挂方式散件 BK 壁挂方式带机壳的整机 流量输入信号 IK 直流电流(4-20)mA、(0-10)mA、(0-20)mA 及脉冲输入3Hz~5kHz VK 直流电压(0-5)V、(1-5)V 及脉冲输入3Hz~5kHz XSR22HC热能积算器 温度输入信号 R 热电阻:Pt100、CU100、CU50(Pt1000需订货时注明) E 热电偶:K、T、E、S I 直流电流(4-20)mA、(0-10)mA、(0-20)mA 报警(选件) T1~T2 2点继电器输出 (250V AC/3A,阻性负载) 变送(选件) (分辨率:1/3000;负载能力:600Ω) A1 电流输出(4-20)mA、(0-10)mA、(0-20)mA A2 电压输出(1-5)V、(0-5)V A3 电压输出(0-10)V XSR22HC热能积算器 外供电源(流量通道供电) B1 24V±5% 50mA以下 B2 12V±5% 50mA以下 外供电源(温度通道供电,热电阻输入不需要) B1 24V±5% 50mA以下 通讯(选件) (通讯速率:2400、4800、9600、19200) (通讯地址:0-99) S1 TC ASCII协议 RS232 S2 TC ASCII协议 RS485 M1 Modbus-RTU协议 RS232 M2 Modbus-RTU协议 RS485 USB转储接口(选件) USB 电源规格 V0 100-240V AC 50/60 Hz V1 10-24V AC 50/60 Hz;10-24V DC
