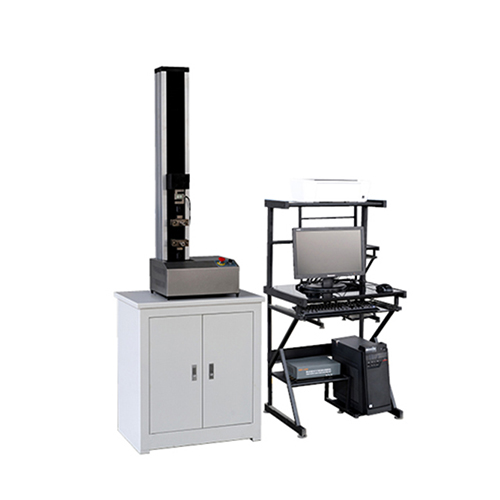

单臂式微机控制电子万能试验机

  • 这真不是您需要的产品?
  • 品  牌:
  • 文腾仪器
  • 主要规格:
  • 用  途:
    • 一、产品介绍 WDW-D系列电子万能试验机为单臂式结构,采用交流伺服电机作为动力源,圆弧同步带减速,滚珠丝杠加载。采用高精度负荷传感器、旋转式光电编码器和电子引伸计分别对试验力、位移和变形进行测量,通过电子万能机专用控制器可对三参数进行闭环控制,并且可以实现三种控制方式之间的平滑切换,具有控制精度高,适应性强,长期稳定性好等特点。 用途:本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业,电子拉力试验机可根据GB、JIS、ASTM、DIN、ISO等标准自动求取试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。 二 、满足试验标准 该电子万能试验机软件包内置《GB/T228.1-2010金属材料 室温拉伸试验方法》、 《GB/T 528-2009 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定》、《GB/T1040-2008塑料拉伸性能的测定》、《GB/T1041-2008塑料压缩性能试验》等30多个试验标准,也可根据用户的要求增加修改软件,满足各种特殊试验要求。 三、功能特点 1)该控制器采用高速ARM芯片作为主控芯片,具有很高的运算速度和数据处理能力,能够在短时间内实现从数据采集、PID运算、以太网通讯到输出控制的整个控制过程,从而实现对试验机的精确闭环控制; 2)输入通道: a、具有三路模拟输入通道:1路载荷、1路电子引伸计、1路扩展通道,这三个通道全部采用独立的24位A/D转换器进行高精度数据采样,有效内码高达400000; b、多达15段的线性补偿和修正功能,大大提高传感器的测量范围和测量精度; 3)控制功能: a、采用PID控制策略实现载荷的闭环控制,实现恒速加卸荷、载荷保持等功能; b、采用PID控制策略实现位移的闭环控制,实现恒速位移、位移保持等功能; c、采用PID控制策略实现变形的闭环控制,实现恒速变形、变形保持等功能; 4)通讯接口: 以内100MHz的以太网通讯接口,与PC机实现高速数据通讯,实现采集数据实时上传和控制指令实时下发的功能,从而达到PC机实时控制试验机的目的。 2、测控软件功能特点: 1)测控软件采用全新的软件风格,具有界面美观大方、功能强大、操作简单等特点; 2)可以配置任意数量的示值显示框,显示的通道、单位、小数点的位数可配置,并可以选择显示框横排或竖排; 3)试验曲线框的数量从1个到3个可以任意选择,并且有多重曲线框的布局方式可任意切换,曲线框的坐标可任意选择,试验曲线可局部放大显示,并可另存为图片文件; 4)可以配置多个力传感器和多个变形传感器,用户可以根据需要切换使用; 5)具有三级管理权限,分别是厂家调试员、管理员、试验员; 6)采用开放式的试验标准配置模式,标配的软件内置有GB/T228.1-2010、GB/T1040-2008、GB/T528-1998等30多个试验标准,用户也可以方便地增加、删除或修改一个试验标准,控制步骤可根据试验要求自由编辑; 7)试验结束时能自动计算并保存试验结果数据,如大力、抗拉强度、屈服强度、非比例延伸强度等,并能在试验曲线上进行特征点的显示; 8)软件具有试验分析功能,可以对已经完成的试验结果进行数据分析,并可将一组内的多个试验曲线进行叠加对比; 9)采用标准数据库管理试验数据,并可提供联网数据接口; 10)用户可选择我公司自主开发的SingoReport报表系统来编辑和打印报表,也可以采用EXCEL表格形式来编辑和打印报表; 3、安全保护 1)当伺服电机过流、过压、超速时,伺服电机控制器会报警停机; 2)限位保护:当移动横梁碰触到上、下限位时,移动横梁自动停止移动; 3)自动停机:试样断裂后,移动横梁自动停止移动; 4)过载保护:当负荷超过大值的3-5%时,移动横梁自动停止移动。 四、主要配置 1、电子万能试验机主机一台(包括伺服电机、高精度负荷传感器、滚珠丝杠等); 2、拉伸、压缩、辅具各一付; 3、联想品牌计算机(主流配置); 4、惠普A4喷墨打印机; 5、电子万能试验机独立控制器; 6、电子万能试验机专用软件。
