- 一、产品介绍

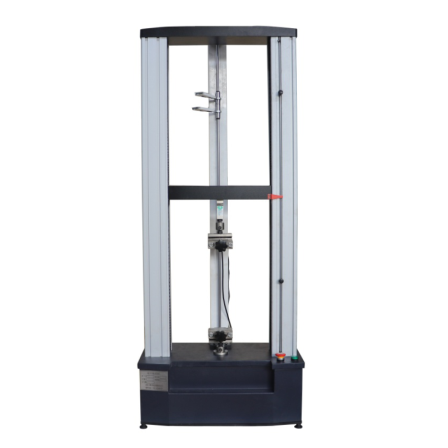

WDW-E系列电子万能试验机为双立罩落地式结构，采用交流伺服电机作为动力源，圆弧同步带减速，双滚珠丝杠加载。采用高精度负荷传感器、旋转式光电编码器和电子引伸计分别对试验力、位移和变形进行测量，通过电子万能机专用控制器可对三参数进行闭环控制，并且可以实现三种控制方式之间的平滑切换，具有控制精度高，适应性强，长期稳定性好等特点。
用途：本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，电子拉力试验机可根据GB、JIS、ASTM、DIN、ISO等标准自动求取 试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。
二 、满足试验标准
该电子万能试验机软件包内置《GB/T228.1-2010金属材料 室温拉伸试验方法》、 《GB/T 528-2009 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定》、《GB/T1040-2008塑料拉伸性能的测定》、《GB/T1041-2008塑料压缩性能试验》等30多个试验标准，也可根据用户的要求增加修改软件，满足各种特殊试验要求。
三、功能特点
1、伺服控制器性能特点：
1）该控制器采用高速ARM芯片作为主控芯片，具有很高的运算速度和数据处理能力，能够在短时间内实现从数据采集、PID运算、以太网通讯到输出控制的整个控制过程，从而实现对试验机的精确闭环控制；
2）输入通道：
a、具有三路模拟输入通道：1路载荷、1路电子引伸计、1路扩展通道，这三个通道全部采用独立的24位A/D转换器进行高精度数据采样，有效内码高达400000；
b、多达15段的线性补偿和修正功能，大大提高传感器的测量范围和测量精度；
3）控制功能：
a、采用PID控制策略实现载荷的闭环控制，实现恒速加卸荷、载荷保持等功能；
b、采用PID控制策略实现位移的闭环控制，实现恒速位移、位移保持等功能；
c、采用PID控制策略实现变形的闭环控制，实现恒速变形、变形保持等功能；
4) 通讯接口：
100MHz的以太网通讯接口，与PC机实现高速数据通讯，实现采集数据实时上传和控制指令实时下发的功能，从而达到PC机实时控制试验机的目的。
2、测控软件功能特点：
1）测控软件采用全新的软件风格，具有界面美观大方、功能强大、操作简单等特点；
2）可以配置任意数量的示值显示框，显示的通道、单位、小数点的位数可配置，并可以选择显示框横排或竖排；
3）试验曲线框的数量从1个到3个可以任意选择，并且有多重曲线框的布局方式可任意切换，曲线框的坐标可任意选择，试验曲线可局部放大显示，并可另存为图片文件；
4）可以配置多个力传感器和多个变形传感器，用户可以根据需要切换使用；
5）具有三级管理权限，分别是厂家调试员、管理员、试验员；
6）采用开放式的试验标准配置模式，标配的软件内置有GB/T228.1-2010、GB/T1040-2008、GB/T528-2009等30多个试验标准，用户也可以方便地增加、删除或修改一个试验标准，控制步骤，可根据试验要求自由编辑；
7）试验结束时能自动计算并保存试验结果数据，如大力、抗拉强度、屈服强度、非比例延伸强度等，并能在试验曲线上进行特征点的显示；
8）软件具有试验分析功能，可以对已经完成的试验结果进行数据分析，并可将一组内的多个试验曲线进行叠加对比；
9）采用标准数据库管理试验数据，并可提供联网数据接口；
10）用户可选择我公司自主开发的SingoReport报表系统来编辑和打印报表，也可以采用EXCEL表格形式来编辑和打印报表；
3、安全保护
1) 当伺服电机过流、过压、超速时，伺服电机控制器会报警停机；
2) 限位保护：当移动横梁碰触到上、下限位时，移动横梁自动停止移动；
3) 自动停机：试样断裂后，移动横梁自动停止移动；
4) 过载保护：当负荷超过大值的3～5%时，移动横梁自动停止移动。
四、主要配置
1、电子万能试验机主机一台，（包括伺服电机、高精度负荷传感器、滚珠丝杠等）；
2、 拉伸、压缩、弯曲辅具各一副；
3、 联想品牌计算机（主流配置）；
4、 惠普打印机；
5、 电子万能试验机独立控制器；
6、 电子万能试验机专用软件。
五、参数
型号 WDW- 5、10、20、50E WDW-100E WDW- 200、300E WDW- 500、600E
试验力（kN） 5、10、20、50 100 200、300 500、600
试验力测量范围 1%~100%FS（满量程）
试验力示值相对误差 示值的±1%、±0.5% 以内
力分辨率 400000码，全程不分档，分辨率不变
变形测量范围 2%~100%FS
变形示值相对误差 示值的±1%、±0.5% 以内
变形分辨率 4000000码，全程不分档，分辨率不变
试验力控制速度 0.01~50 kN/s
变形控制速度 0.002~0.5mm/s
试验速度范围 0.01~500mm/min 0.01~300mm/min 0.01~200mm/min
有效拉伸长度 不小于650mm
有效试验宽度 430mm 550mm 620mm 620mm
电源功率 220V、1.0kw 220V、2kw 380V、3kw 380V、4kw
主机尺寸（mm） 795×400×1850 990×550×2010 1140×650×2300 1300×870×2450
重量 约400kg 约700kg 约1500kg 约2500kg
