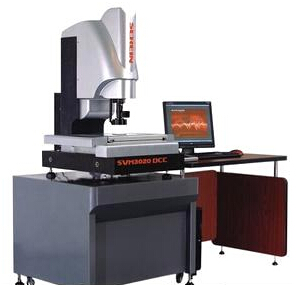

思瑞SVM 3020 DCC Classic全自动影像测量机
- SVM DCC Classic系列全自动影像测量机
采用业界的标杆软件PC-DMISVISION,核心算法经过国际权威认证机构PTB认证
核心零部件全部采用进口,经过严格、规范的组装及调试,采用进口开放式高分辨率玻璃光栅尺,精度达0.05μm,瑞士进口maxon伺服马达。采用德国HEIDENHAIN专用高精度运动控制卡
主要特征: 采用业界的标杆软件PC-DMIS VISION,核心算法经过国际权威认证机构PTB认证
核心零部件全部采用进口,经过严格、规范的组装及调试
采用进口开放式高分辨率玻璃光栅尺,精度达0.05μm
瑞士进口maxon伺服马达
采用德国HEIDENHAIN专用高精度运动控制卡
采用进口迈创专用图像采集卡
高精度全铝工作台结构,做工精致
先进的XY平面精度校验方式,保证真正的空间精度
四轴CNC控制,高速运行稳定
连续自动变倍无需人工校验,可以直接使用
造型及结构经过国际化的专业设计团队设计,符合工程学原理
规格型号及技术指标:
型号 SVM 3020 DCC Classic SVM 4030 DCC Classic
行程(mm) 300×200×200 400×300×200
外部尺寸(mm) 766×803×1015 866×903×1015
重量(kg) 240 280
承重(kg) 16
测量精度 XY轴 2.8+L/150
Z轴 5+L/150
测量速度 80mm/s
光栅尺 进口光栅尺,分别率0.05μm
CCD 高分辨率工业级彩色CCD
光源 轮廓光 绿光LED,亮度软件控制
表面光 4分区白光LED,亮度软件控制
同轴光 可选
总放大倍率 18X~230X
光学系统 高精度进口自动变倍镜头
软件 PC—DMIS
运动控制 HEIDENHAIN运动控制卡
工作环境 20℃ ±2℃, 温度45% ~75%
电源 220V±10%,50Hz,用电设备要求接地可靠:接地电阻小与4欧姆
