全自动影像测量仪功能简介，非接触式光学影像几何量测系统，投影仪比对系统，量测图形及影像摄取打印系统，数据分析及输出输入系统。

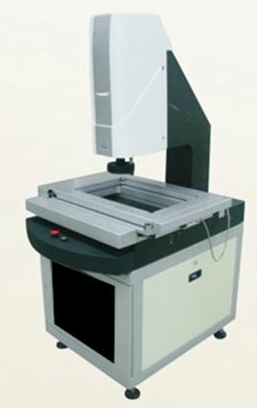

    全自动影像测量仪

    一。机构系统

    1.悬臂式结构，00级花岗岩底座，确保机构不变形

    2.工作平台采用高精度、低折射率工业专用光学玻璃

    测量行程：X:300MMY:200MMZ:200MM

    平台承重：25KG

    3.高精度、高稳定性日本THK直线导轨

    导轨直线度：±2?m

    XY轴移动速度：400mm/s；Z轴移动速度：100mm/s

    XY轴加速度：800mm/s2；Z轴加速度：300mm/s2

    4.高稳定、高精度、低噪音日本黑田滚珠丝杆，确保机器运行平稳

    5.高抗扭性日本三木联轴器

    6.玻璃固定治具，固定或压平软性工件（选配）

    二。电控系统

    1.高稳定性日本PanasonicAC伺服马达/日本安川AC伺服马达（选配）

    2.美国Galil四轴伺服控制卡

    PCI总线

    脉冲输出频率3MHZ

    四路编码器输入口，频率12MHZ

    8入8出I/O点

    最小伺服更新率（Servoloopupdaterate）

    1、2轴：125微秒

    3、4轴：250微秒

    3.高分辨率、高稳定性英国RENISHAW封闭式光栅尺

    光栅尺分辨率：1.0?m（选配）

    4.雷赛ENC7480计数卡

    32位PCI总线

    4轴28位计数器，最大输入频率5MHZ

    三。影像系统

    1.日本SONY1/3”CCD，768X494PIXEL

    2.美国Navitar6.5:1全自动变倍镜头模块，MotorZoom6000

    光学放大倍率：0.7-4.5X

    影像放大倍率：22-145X/44-290X（加装2X物镜）

    3.工业专用高速、高清晰SDK2000视频采集卡

    分辨率：800X600PIXEL；32位真彩色；60帧/秒

    四。光学系统

    1.程控式LED表面光，五环八向四十区块，光投射角度，27-75°

    2.程控式LED轮廓光

    3.程控式LED同轴光（选配）

    五。计算机系统

    1.双核2.0以上CPU

    2.2GBRAM，160GBHD

    3.512MB独立显卡

    3.17”标屏LCD显示器，分辨率：1280X1024

    4.操作系统：WindowXP

    5.其它软件：AUTOCAD/OFFICE（选配）

    六。软件系统（常州全自动影像测量仪）

    1软件功能简介

    1.1物件区：点、线、圆、弧、椭圆、距离、间距、角度、矩形、槽型孔、坐标系、点云、平面、球、圆柱、圆锥、O型环

    1.2方法区：中心点、平分、相切、相交、X轴极大值、Y轴极大值、X轴极小值、Y轴极小值、多点回归、同心圆、垂直、平行、投影

    1.3坐标工具：面补正、X轴补正、Y轴补正、平移与旋转、调用机械坐标系、原点补正、X轴归零、Y轴归零、Z轴归零

    1.4测量工具区：对焦点、手动点、手动圆、手动弧、椭圆、探针触发、云点、圆、线、最近边界点、沿线最近点、弧、中心线等

    1.5几何绘图工具区：前视图、右视图、上视图、等角视图、局部坐标系、影像几何绘图、黑白/彩色、最适缩放比、框选放大、拉近/拉远、旋转、平移等功能

    2自动变焦系统，避免镜头倍率变换后的影像校正

    3提供完整几何公差计算，具备完整量测功能，量测数据可存盘并随时输出计算，还可进行SPC统计制程管制

    4工件量测图形化，图形可存盘、打印并转存CAD图档编辑点、线、弧、面、亦可多点测定，与产品图纸做偏差比较

    5影像可通过屏幕显示观察，可任意放大缩小并可转换成几何测量对比

    6提供影像直接寻像工具、点、线、框、圆、弧都可快速寻边，超强去毛边功能，快速去除有毛边或瑕疵的影像，正确取得量测数据

    7不用再要专门为自动检测建立一个教导程序，就所刚刚所测量的步骤软件可以记录下来，只要点击按钮，即可生成自动步骤的自检程序

    8强大的三维CAD绘图处理功能，提供最适化窗口，框选窗口，实时立体旋转，缩放，平移等基本视角切换功能

    9形位公差功能：位置度，直线度，平行度，倾斜度，垂直度，对称度，平面度，真圆度，同心度，同轴度等形位公差设定

    10输出WORD、EXCEL、AUTOCAD文件或SPC统计报表输出，并且具有DXF输入离线编程功能

    七。使用环境

    1.电源：（220±5）V/50-60HZ/10A

    2.工作环境温度：（20±3）℃

    3.相对湿度：35%-80%

    4.振动<0.002g，低于15Hz

    八。适用行业

    背光模块TFT-LCD、TOUCHPANEL、电路板PCB、精密冲压件、精密模具、精密塑料件、汽车配件、刀模、精密五金、手机配件、光罩网版、半导体封装等
