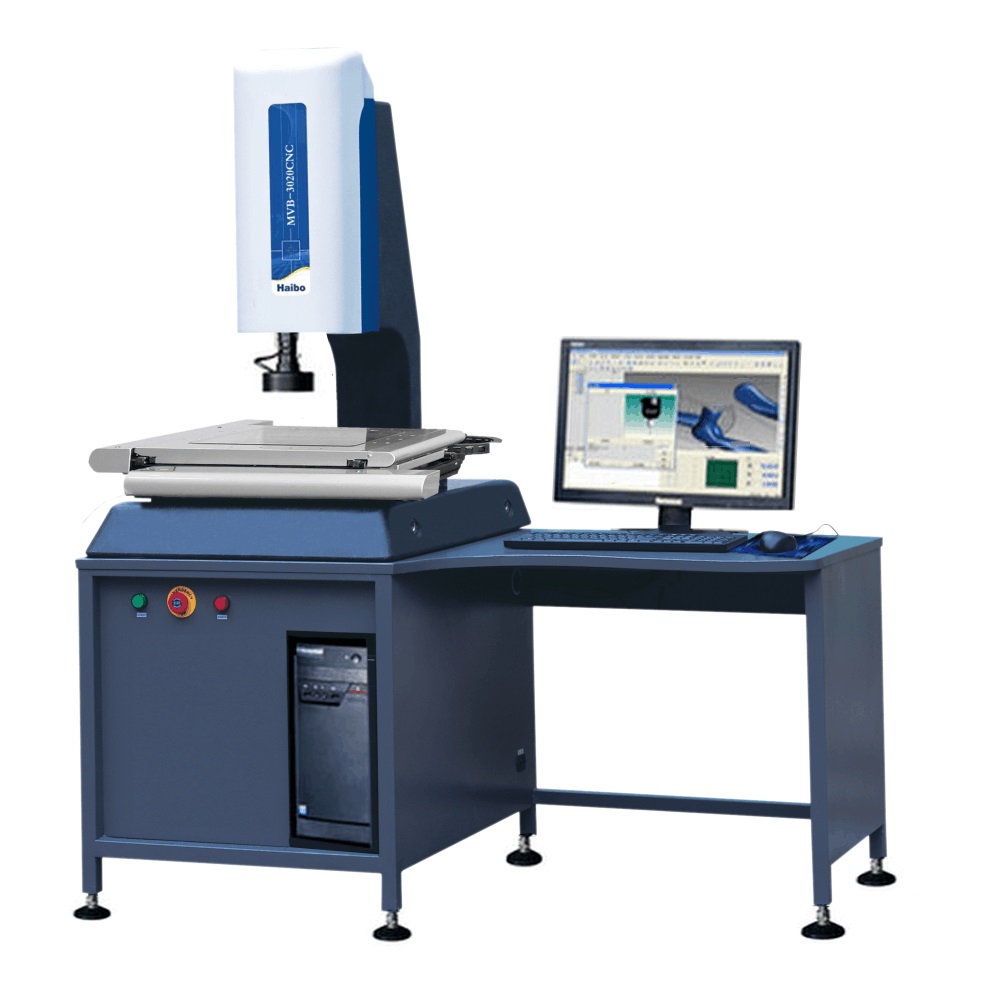

厂家直销大行程二次元测量仪影像仪 4030 5040影像测量仪价格优惠

  • 这真不是您需要的产品?
  • 品  牌:
  • 拓航
  • 主要规格:
  • 400*300
  • 用  途:
  • 光学影像测量仪是针对五金加工行业零部件尺寸控制的检测设备
    • 厂家直销大行程二次元测量仪影像仪 4030 5040影像测量仪厂家直销大行程二次元测量仪影像仪 4030 5040影像测量仪价格优惠 技术参数 VMS4030 有效测量行程(X×Y) :400 mm×300 mm Z轴调焦升降范围:250mm 分辨率:0.001mm X、Y轴线性精度:U≤( 3+L/200 )μm 重复精度:±0.003 mm 载物台尺寸:620mm*510mm 玻璃台尺寸:450 mm×340mm 承载重量:25 kg 影像系统:美国TEO高分辨率1/3”彩色CCD 物镜:可连续变倍光学放大倍率0.7×-4.5× 影像放大倍率:20-225×, 光栅尺:高精度精密光栅尺,分辨率1um 照明系统:表面光源及透射光源均为LED,亮度可调 传动方式:台湾精密无牙传动+P级V型导轨 操作方式:摇杆手柄、鼠标拖运、 主机外形尺寸:985mm×670mm×950 mm 机台底座、工作台、Z轴立柱:高精度花岗岩 仪器总重:约400 kg 量测软件:光学视觉精密测量测软件 数据输出:测量数据Word(doc)、Excel(xls) 物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf) 简单SPC分析,数据Word(doc格式)、Excel(xls格式) 数据导入:二维图形AutoCAD(dxf)) 电源:AC 220±5V、50Hz 技术参数 VMS5040 有效测量行程(X,Y) :500 mm×400 mm Z轴调焦升降范围:250mm 分辨率:0.001mm X、Y轴线性精度:U≤( 3+L/200 )μm 重复精度:±0.003 mm 载物台尺寸:720mm×610mm 玻璃台尺寸:555 mm×445mm 承载重量:25 kg 影像系统:美国TEO高分辨率1/3”彩色CCD, (SONY芯片) 物镜:可连续变倍光学放大倍率0.7×-4.5× 影像放大倍率:20-225×, 光栅尺:高精度精密光栅尺,分辨率1um 照明系统:表面光源及透射光源均为LED,亮度可调 传动方式:台湾精密无牙传动+双导轨 操作方式:摇杆手柄、鼠标拖运、 主机外形尺寸:1170 mm×770mm×1030 mm 机台底座、工作台、Z轴立柱:高精度花岗岩 仪器总重:约500 kg 技术参数:VMS6050 有效测量行程(X,Y) :600 mm×500 mm Z轴调焦升降范围:250mm 分辨率:0.001mm X、Y轴线性精度:U≤( 3+L/200 )μm 重复精度:±0.003 mm 载物台尺寸:820mm×710mm 玻璃台尺寸:660mm×555mm 承载重量:25 kg 影像系统:美国TEO高分辨率1/3”彩色CCD, (SONY芯片) 物镜:可连续变倍光学放大倍率0.7×-4.5× 影像放大倍率:20-225×, 光栅尺:高精度精密光栅尺,分辨率1um 照明系统:表面光源及透射光源均为LED,亮度可调 传动方式:台湾精密无牙传动+P级双导轨 操作方式:摇杆手柄、鼠标拖运、 主机外形尺寸:1275mm×870mm×1030 mm 机台底座、工作台、Z轴立柱:高精度花岗岩 仪器总重:约550 kg 二次元影像测量仪工作原理 二次元影像测量仪使用本身的硬件(CCD,目镜,物镜数据线,视频采集卡)将所能捕捉到的图像通过数据线传输到电脑的数据采集卡中,之后由软件在电脑显示器上成像,由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成,所以可以把他看作是实时检测设备,或者狭隘一点可以称为动态测量设备。如果配置合乎要求,设备不会产生图像滞后现象。因工件大小而议,工作台可以选择不同行程。光源亮度可调,可以在各种光线条件下选择合适的光源亮度。 光学影像测量仪是针对五金加工行业零部件尺寸控制的检测设备。具备基本的点、线、圆、两点距离、角度等基本测量功能及坐标平移的功能,能满足基本的二次元测量需求;此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计,仪器采用定格定倍手动变倍镜头,可在经济实惠的条件下实现较大工件各种复杂表面的更好测量。 联系人:闫凯华 undefined 手机:18118135256 电话:0512-66565546 传真:0512-68180932 邮编:201600 地址:江苏苏州市吴中区木东路
