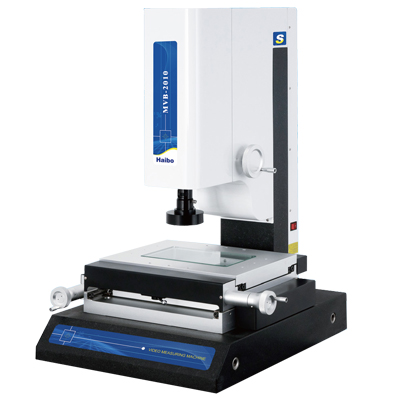

长期供应VMS2010二次元测量仪器 优质二次元坐标测量仪诚招代理

  • 这真不是您需要的产品?
  • 品  牌:
  • 拓航
  • 主要规格:
  • 200*100
  • 用  途:
    • 长期供应VMS2010二次元测量仪器 优质二次元坐标测量仪诚招代理 影像测量仪工作原理 二次元影像测量仪使用本身的硬件(CCD,目镜,物镜数据线,视频采集卡)将所能捕捉到的图像通过数据线传输到电脑的数据采集卡中,之后由软件在电脑显示器上成像,由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成,所以可以把他看作是实时检测设备,或者狭隘一点可以称为动态测量设备。如果配置合乎要求,设备不会产生图像滞后现象。因工件大小而议,工作台可以选择不同行程。光源亮度可调,可以在各种光线条件下选择合适的光源亮度。影像测量仪用途 仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、仪表、五金、塑胶等行业广泛使用。 影像测量仪特点 1、仪器采用国产原装1/3”彩色CCD摄像机、变焦物镜与十字线发生器作为测量瞄准系统; 2、仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用; 3、仪器备有RS232界面,与电脑连接后,采用专门测量软件可对测绘图形进行处理及输出。 影像测量仪功能 1、多点测量点、线、圆、孤、椭圆、矩形,提高测量精度; 2、组合测量、中心点构造、交点构造,线构造、圆构造、角度构造; 3、座标平移和座标摆正,提高测量效率; 4、巨集指令,同一种工件批量测量更加方便快捷,提高测量效率; 5、测量数据直接输入到AutoCAD中,成为完整的工程图; 6、测量数据可输入到Excel或Word中,进行统计分析,可割出简单的Xbar-S管制图,求出Ca,等各种参数; 7、多种语言界面切换; 8、记录用户程序、编辑指令、教导执行 9、大地图功能、刀模具专用立体旋转灯、3 D扫描系统、快速自动对焦、自动变倍镜头; 技术参数 VMS 2010 有效测量行程(X×Y) :200 mm×100 mm Z轴调焦升降范围:180mm 分辨率:0.001mm X、Y轴线性精度:U≤( 3+L/200 )μm 载物台尺寸:345mm*250mm 玻璃台尺寸:223 mm×143mm 承载重量:25 kg 影像系统:美国TEO高分辨率1/3”彩色CCD 物镜:可连续变倍光学放大倍率0.7×-4.5× 影像放大倍率:20-225×, 光栅尺:高精度精密光栅尺,分辨率1um 照明系统:表面光源及透射光源均为LED,亮度可调 传动方式:台湾精密无牙传动+P级交叉导轨 操作方式:摇杆手柄、鼠标拖运、 主机外形尺寸:550mm×390mm×870 mm 机台底座、Z轴立柱:高精度花岗石精度00级 仪器总重:约120 kg 量测软件:光学视觉精密测量测软件 数据输出:测量数据Word(doc)、Excel(xls) 物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf) 简单SPC分析,数据Word(doc格式)、Excel(xls格式) 数据导入:二维图形AutoCAD(dxf)) 电源:AC 220±5V、50Hz 使用环境:温度 20±3 ℃,湿度35%-65% 试验机 拉力机 材料试验机 拉力机厂家 拉力机销售 拉力机维修 苏州试验机 吴江材料试验机 昆山试验机 张家港拉力材料试验机 常熟试验机维修 影像测量仪 二次元 2.5次元测量仪 塑料压片机 拉力试验机、拉力测试机、材料试验机、拉力机、材料试验机 盐雾试验箱 盐雾试验机 冲击试验机 平板硫化机 熔融指数仪盐雾试验机厂家,盐雾试验箱价格,苏州盐雾试验箱,吴江盐雾试验箱,盐雾试验箱维修,小型盐雾试验箱,标准盐雾试验箱,昆山盐雾试验箱,上海盐雾试验箱,常熟盐雾试验箱 熔融指数仪厂家,熔融指数仪销售,塑料熔融指数仪,苏州熔融指数仪,吴江熔融指数仪,常熟熔融指数仪,上海熔融指数仪,南京熔融指数仪,宁波熔融指数仪,嘉兴熔融指数仪 塑料压片机,平板硫化机厂家,平板硫化机销售,苏州压片机,吴江平板硫化机,上海平板硫化机,常熟平板硫化机,25T平板硫化机,实验室平板硫化机,小型平板硫化机 摆锤冲击试验机,冲击试验机厂家,冲击试验机销售,塑料冲击试验机,苏州塑料冲击,TH冲击试验机,昆山塑料冲击试验机,吴江塑料冲击试验机,上海塑料冲击试验机,数显冲击试验机 二次元厂家,苏州二次元价格,苏州影像仪,二次元销售,二次元维修,吴江影像测量仪,昆山影像仪维修,上海影像仪销售,常州影像测量仪,二次元影像仪厂家
