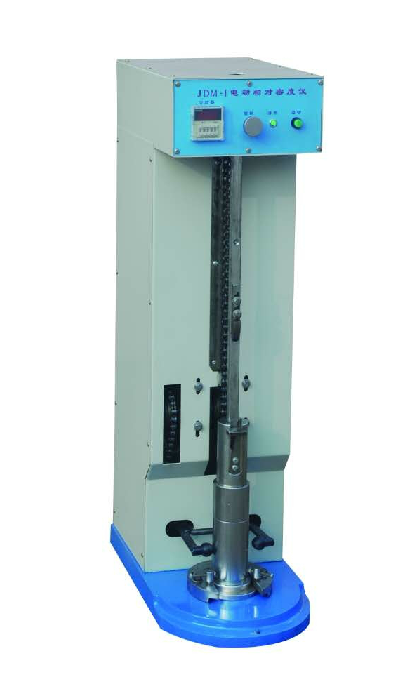

- 电动相对密度仪JDM－1型电动土壤相对密度仪
一、电动相对密度仪JDM－1型用途：
本仪器适用于颗粒直径小于5mm的无凝聚土，且粒径2－5mm的试样质量不大于试样总质量的15％。以测定土的最大密度和最小孔隙比，用于计算其相对密度。
二、技术参数
1、金属容器250ml,内径5cm，高12.7cm，附护筒
2、击锤：锤质量1.25kg,落高15cm,锤直径5cm,32次／min
3、振动锤：各155次/min
4、定时范围：0－15min
5、功率：120W
6、电源：220V 50HZ
7、产品净重：40KG
三、仪器主要结构：
仪器主要由机身、控制面板、传动机构、量筒、振动锺等零部件组成。
四、仪器安装：
1、开箱后，按装箱单内容核对清单。
2、将仪器放置于平整的水泥地面上，检查定位板是否松动，如松动，用扳手拧紧。提起锺杆，在试样筒中放入木垫块，放下锺杆。
3、插上电源，按下仪器右侧面电源开关，将定时器定时在1--2分钟上，按下启动开关，仪器开始运行。
五、使用方法：
1、插上电源，打开仪器右侧面电源开关。
2、提起击杆，直至固定销插入击杆，保证击杆不会下落。这时拧松金属容器两边的锁紧螺钉，抽出金属容器，按规范要求，装入土样。将容器推入定位板中，并拧紧锁紧螺钉。然后一手扶住击杆一手拉出固定插销慢慢放下击 杆。
3、打开启动开关，仪器即进入待工作状态。
4、转动定时器至所需时间位置，仪器即开始工作。
5、试验结束，按《土工试验规程》（SL237--99）《相对密度试验》（SL237--010-99）方法进行测算。
6、击实完成后，将锺头放下，拧松锁紧螺钉，将金属容器及护筒抽出。
7、试验结束后，清扫仪器上剩土，关电源开关，取下电源插头，罩上防尘罩。
六、注意事项：
1、仪器必须安装平稳，且周围环境干燥。
2、仪器机壳必须可靠接地，电源电压为：220，50HZ.
3、每次取出或装上容器前必须将锤头放下，以免砸伤人身，切记。
4、仪器上盖请勿放物件。
5、使用一段时间后，适当调节链条松紧及拧紧击实锤上的各种紧固件。
6、仪器传动部分需定期加油润滑。
七、适用范围
1、相对密度是砂紧密程度的指标，等于其最大孔隙比与天然孔隙比之差和最大孔隙比与最小孔隙比之差的比值。
2、本试验的目的是求无凝聚性土的最大与最小孔隙比，用于计算相对密度，供应商沧州中建精密仪器有限公司借此了解该土在自然状态或经压实后的松紧情况和土粒结构的稳定性。
3、本规程适用于颗粒直径小于5mm的土，且粒径2~5mm的试样质量不大于试样总质量的15%。
八、电动相对密度仪 最大孔隙比的测定方法：
1、取代表性试样约1.5kg，充分风干（或烘干），用手搓揉或用圆术棍在橡皮板上碾散，并拌和均匀。
2、将锥形塞杆自漏斗下口穿人，并向上提起，使锥体堵住漏斗管口，一并放入体积1000mL量筒中，使其下端与量筒底相接。
