集料冲击试验仪,细集料冲击试验仪,冲击值试验仪,冲击试验仪符合JTG E42-2005中T0322-2000标准要求

主要技术参数：

1、   冲击锤重：13.75kg±0.05kg

2、   落高：380±5mm

3、   冲击杯：Ф102×50mm

4、   试验筛：15.0mm、10.0mm、2.50mm

5、   圆形断面的金属捣实直棒：Ф10×230mm，一端半圆

6、   金属圆筒量具：Ф75±1×50±1mm

7、   外形尺寸：400x400x900mm

8、   重量：45KG

集料冲击试验仪,细集料冲击试验仪,冲击值试验仪,冲击试验仪T 0322-2000粗集料冲击值试验

1 目的与适用范围

粗集料冲击值试验用以测定路面用粗集料抗冲击的性能.以击碎后小于2.36㎜部分的质量百分率表示。

集料冲击试验仪,细集料冲击试验仪,冲击值试验仪,冲击试验仪2仪具与材料

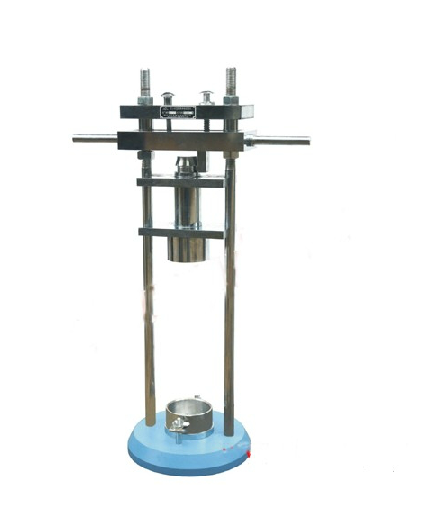

（1）冲击试验仪：形状及尺寸如图T0322-1,冲击锤的质量为13.75㎏±0.05㎏。

（2）量筒：内径76㎜,内高51㎜，壁厚31㎜。

（3）冲击杯：内径102㎜，内高50㎜的圆形网筒，内侧表面经钢化处理。

（4）捣棒：钢棒，直径10㎜，长230㎜，一端为半球面。

（5）标准筛：2.36㎜、9.5㎜、13.2㎜的方孔筛。

（6）天平：称量1㎏，感量不大于0.1g。

集料冲击试验仪,细集料冲击试验仪,冲击值试验仪,冲击试验仪（7）其它：小铲、浅盘、恒温箱、钢板、橡胶锤、毛刷等。

3试验准备

3.1将集料通过13.2㎜及9.5㎜的筛，取粒径为9.5㎜～13.2㎜的部分作为试样。3.2将试样在空气中风干或在温度为105℃±5℃的烘箱中烘干后冷却至室温，试样应不少于1㎏。

集料冲击试验仪,细集料冲击试验仪,冲击值试验仪,冲击试验仪试验步骤

4.1用铲将集料的1／3从量筒上方不超过50㎜处装入量筒，用捣棒半球形端将集料捣实25次，每次捣实应从量筒上方不超过50㎜处自由落下，落点应在集料表面均匀分布。用同样方法，再装入1／3集料并捣实，然后再装人另1／3集料并捣实。3次盛料完成后，用捣棒在容器顶滚动，除去多余的集料，对阻碍棒滚动的集料用手除去，并外加集料填满空隙。

4.2将量筒中盛满的集料倒于天平中，称取集料质量（m）（准确至0.1g），以此进行试验。

4.3将冲击试验仪置于实验室坚硬地面上并在仪器底座下放置铸铁垫块。

4.4将称好的集料倒入仪器底座上的金属冲击杯中，并用捣杆单独捣实25次，以便压实。

4.5调整锤击高度，使冲击锤在集料表面以上380㎜±5㎜。

4.6使锤自由落下连续锤击集料15次，每次锤击间隔不少于1s。第一次锤击后，对落高不再调整。

4.7筛分和称量

集料冲击试验仪,细集料冲击试验仪,冲击值试验仪,冲击试验仪将杯中击碎的集料倒至清洁的浅盘上，并用橡胶锤锤击金属杯外面，用硬毛刷刷内表面，直至集料细颗粒全部落在浅盘上为止。

将冲击试验后的集料用2.36㎜筛筛分，分别称取保留在2.36㎜筛上及筛下的石屑质最（m1、m2），准确至0.1g。如m1+m2与m之差超过1g，试验无效。

4.8用相同质量（m）的试样，进行第二次平行试验。

5计算

集料的冲击值按式（T0322-1）计算。

AIV=                         （T0322-1）

式中：AIV－－集料的冲击值（％）；

 m--试样总质量（g）；

 m2--冲击破碎后通过2.36㎜筛的试样质量（g）。

集料冲击试验仪,细集料冲击试验仪,冲击值试验仪,冲击试验仪条文说明

本方法是我国自行研制的方法，与欧州共同体标准EN 1097-2：1998及英国标准BS EN 1097-2：1998的Impact test方法，无论在试验设备和试验参数上都完全不同。使用时必须注意。
