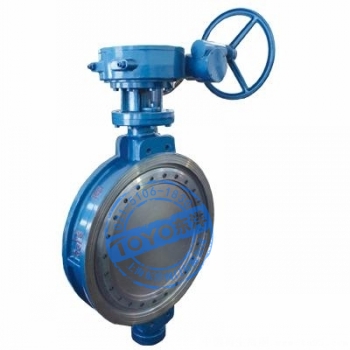

一、产品概述
我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。 二、特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、主要技术参数
公称通经DN（mm)
50～2000
公称药理PN（MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
四、主要零部件材料
零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨
五、采用标准
制造标准
JB/T8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T13927-92
六、D373H-10/16/25/三偏心多层次硬密封对夹蝶阀主要外形连接尺寸（单位:mm）
公称通经(DN)
主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H
H1
D1
4-Ф－M
D1
4-Ф－M
D1
4-Ф－M
50
43
350
112
125
Ф18
125
Ф18
125
Ф18
65
46
370
115
145
Ф18
145
Ф18
145
Ф18
80
49
380
120
160
Ф18
160
Ф18
160
Ф18
100
56
420
138
180
Ф18
180
Ф18
190
Ф23
125
64
460
164
210
Ф18
210
Ф18
220
Ф27
150
70
555
175
240
Ф23
240
Ф23
250
Ф27
200
71
605
208
295
M20
295
M20
310
M24
250
76
680
243
350
M20
355
M24
370
M27
300
83
800
283
400
M20
410
M24
430
M27
350
92
835
310
460
M20
470
M24
490
M30
400
102
915
340
515
M24
525
M27
550
M33
450
114
960
380
565
M24
585
M27
600
M33
500
127
1020
410
620
M24
650
M30
660
M33
600
154
1225
470
725
M27
770
M33
770
M36
700
165
1355
550
840
M27
840
M33
875
M39
800
190
1470
640
950
M30
950
M36
990
M45
900
203
1545
710
1050
M30
1050
M36
1090
M45
1000
216
1795
770
1160
M33
1170
M39
1210
M52
1200
254
1965
890
1380
M36
1390
M45
1420
M52
