产品介绍：

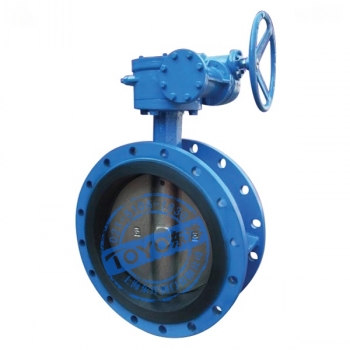

D341X系列法兰式软密封蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成，软密封蝶阀适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。应用范围：
D341X型法兰式软密封蝶阀主要适用于工作温度≤120℃的水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用，尤为适用自来水管路上作为调节流量设备使用。软密封蝶阀也适用于如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上。结构特点：
1、设计新颖合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008软密封蝶阀主要技术参数
公称通径 DN(mm) 50~2000 公称压力 PN(MPa) 0.6 1.0 1.6 试验压力Ps(MPa) 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用介质 空气、水、污水、蒸气、煤气、油品等。 驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。 蝶阀主要零件材料：
零件名称 材料 阀体 各种橡胶、聚四氟 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 球墨铸钢、铸钢、合金钢、不锈钢 阀杆 2Cr13、不锈钢 填料 O型圈、柔性石墨 蝶阀密封材料选用和适用温度
材料品种 氯丁橡胶 丁睛橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 代号 X J YBX F GX FJ 耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ 适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃ 通径（DN） L D1 D Z-d H Ho A B Wt/Kgs 50 108 125 165 4-14 82.5 238 270 65 8.5 65 112 145 185 4-18 92.5 258 270 65 9.5 80 124 160 200 8-18 100 278 270 65 11 100 127 180 220 8-18 110 293 270 65 15 125 140 210 250 8-18 125 309 310 65 21 150 140 240 285 8-22 142.5 636 310 65 24 200 152 295 340 8-22 170 514 365 90 41
