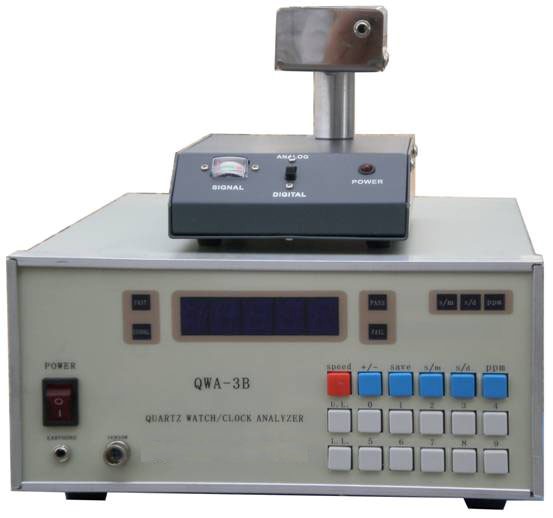

感应式石英钟表分析仪QWA-3B/QWA-5A

  • 这真不是您需要的产品?
  • 品  牌:
  • 智慧源
  • 主要规格:
  • 标准
  • 用  途:
  • 测试石英钟表误差
    • 本机为时间测试方面之最新研制产品,具备以下功能: ◆时间精度测量 S/D 每日快(+)或慢(-)若干秒 S/M 每月快(+)或慢(-)若干秒 PPM 相对于标准频率 32768Hz 百万分之几的误差。 此三种方式可以依个人需求转换 本时钟晶体内部时钟为TCXO10MHz,精确度优于0.4PPM,加选OCXO,精度优于0.05ppm ◆石英晶体精度测量 此测试可以确定石英晶体(32.768Hz)好坏及精确性,测式程序如下: 1、 将附机上ANALOG/DIGITAL 开关置于DIGITAL。 2、 将石英晶体插于附机上之插座内。 3、 看讯号指示灯是否亮着,若明亮则石英晶体是好的,若不亮或时亮时暗则表示石英晶体是坏的。 4、 如石英晶体在动作中,按SPEED键,选择到FAST(快速测量),FAST灯亮。 5、 按PPM键(即单位选至PPM)并读取显示上之值。 6、 QWA-5之测量范围不能超过+/-200PPM。 7、 一般表用石英晶体,其频率易受温度影响,故对同一个石英晶体,昨天测量结果有可能与今天不同,此并非QWA-5不准。 ◆指针式钟表测试 指针式钟表,是指有秒针且每秒钟动一次的钟表 ,测试程序如下: 1、机上ANALOG/DIGITAL开关置于ANALOG 2、将待测表置于附机之感应区,(但不要碰到感应上的突出物),并稍稍移动待测物直至讯号表上的指针稳定的每秒来回摆动一次。 3、按SPEED键,此时显示屏会显示数字(若不显示,则表示是快速测试,FAST灯会亮,此时请再按一次SPEED键,即变为慢速测试,显示屏会了现数字),若显示数字为10 5。,表示此时,测试速度为10秒, 数字“5”表示为单位秒的“S”(SECOND),而非“5”,继续进行下一步。 4、 些表示并非每秒都是一致的,而是10秒平均下来才准确,此时应将测试速度定为10秒。 a) 按S/M,S/D或PPM,选择适当的测量单位。 b) 从显示屏上,读取测量值,“+”表示表快了,“-”表示表慢了。 * 注意: 绝大部分指针式钟表亦可用下一节所提到的数位式钟表测法来测,使用者视测试容易度,稳定性来决定使用何种测试法。 ◆数位式石英钟表测试 所谓数位式石英表,是指没有秒针的钟表(包括电子表)。测试程序如下: 1、 将附机上ANALOG/DIGITAL 开关置于DIGITAL 2、 将待测表置于附机上之感应区,并使表底壳压在感应器的突出物上。 3、 测试速度可选择FAST,亦可选择10秒。 4、 按S/M,S/D,PPM,选择适应的测量单位 。 5、 从显示屏上读取测量值,“+”表示表快了,“-”表示表慢了。
