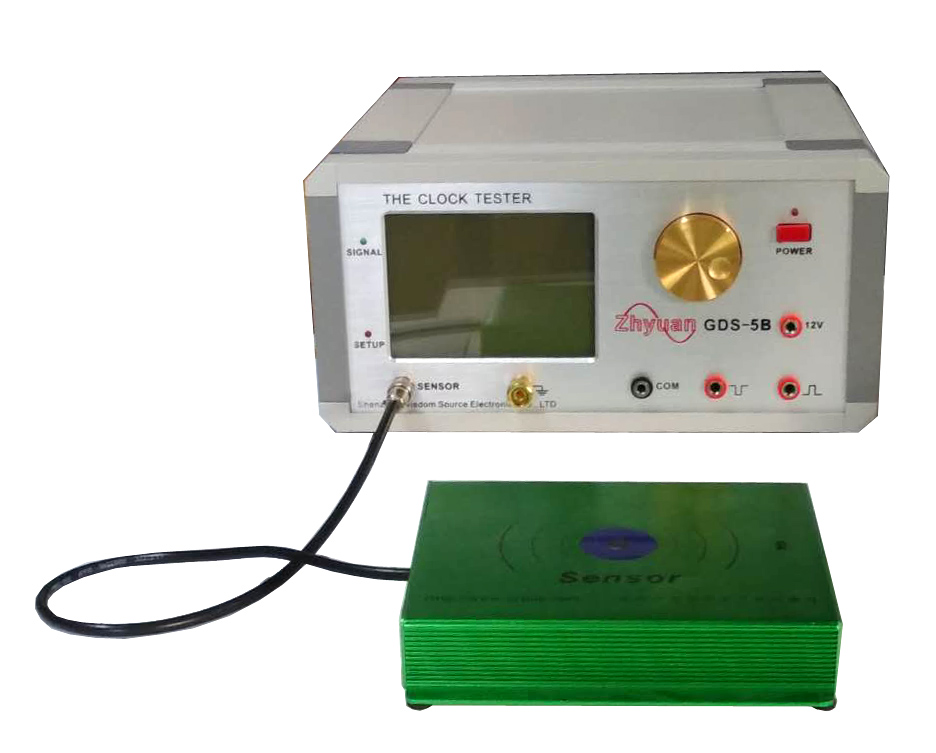

智慧源时钟校验仪GDS-5B

1培训内容

1.1 测试前的工作的准备内容,

1.2 测试中的安全措施与注意事项,

1.3 多功能电能表日计时误差测试的操作步骤、技术规范及测试要求,

1.4 测试后的工作内容和测试的工作规范要求。

2 技能考核标准

工种:电能表修校工,试验室修校, 岗位:工作负责人 考核时限 80min 题分 100 试题正文 多功能电能表日计时误差测试 需要说明的问题和要求 1、遵守《电力安全工作规程》与《电能计量装置技术规定和标准汇编》, 2、按照装置的作业指导书要求进行工作。 工具、材料、设备场地 1、GDS-5B日计时误差测试仪一台 2、DSSD型三相四线多功能电能表一只 3、试验室 4、工具一套 作业方法 带电作业 人员组成 1人独立完成操作 评分标准 序号 项目名称 质量要求 满分 扣分 1 校验前准备 10 1.1 工具、材料 工具、材料齐全 2 工具、材料准备不齐全～少一样扣1分～最多扣2分。 1.2 着装 试验室要求穿白大褂和换鞋 3 漏做一样每样扣1.5分～最多扣

1

3分。 1.3 环境温湿度 要求看温湿度表上的温湿度～温度因满足规程要求的20?2?,湿度因满足规程要求的不大于80,。 5 未看温湿度表上的温湿度或未满足规程规定的温湿度要求～扣5分。 2 安全措施及注意事项: 10 2.1 接线的规范要求 1、 电能表的电流回路不得开路 2、 电能表的电压回路不得短路 10 电流回路开路或电压回路短路扣10分。 3 操作方法及程序: 65 3.1 将被检表接入校验装置 将被检表电压电流线正确接入校验装置 5 被检表电压电流线任意一种错误接线接入校验装置的扣5分。 3.2 进入校验程序 点开校验程序中的多功能项目。 1 点错校验程序中的多功能项目的扣1分。 3.3 依据被检表的规约、广播地址及编程密码输入相应的内容 被检表规约、广播地址及编程密码选择要正确 6 规约、广播地址及编程密码中任意输入一项错误扣2分～最多扣6分。 3.4 升电压与电流 按表计的规格在有功的状态下升相应的电压与电流。 4 升错电压电流中任意一项扣4分。 3.5 表计充分预热 按规程要求预热。 2 未达到规程预热要求的扣2分。 3.6 进行日计时误差测试 用设备自带的GPRS全球定位装置进行对时～每隔10分钟测量1次～取3次计时误差的平均值作为日计时误差。 25 未按质量要求做的扣25分。

3.7 填写测试报告 填写报告字迹清晰整洁～数据填写正确～格式规范。 10 报告中有涂改～涂改一处扣1分～最多扣10分,数据填写错误～一处扣1分～最多扣10分,报告填写有漏项～一处扣1分～最多扣10分,格式填写不规范～一处扣1分～最多扣10分。 3.8 测试结束～判别测试结果是否合格 判别测试结果是否合格的结论要正确 10 判别测试结果是否合格的结论不正确扣10分。 3.9 .降下电压～退出校验～关闭电源 电压要降下～电源要关闭 2 电压没降下～电源没关闭各扣2分。 4 安全文明工作～办理工作结束 15

安全文明生产 1、安全工作～严格执行安全工作规程 10 违反安全工作规程～扣10分。 2、文明工作～环境清洁～无野蛮作业 5 工作结束后不整理工具、材料～清理现场～环境脏、乱、差～扣1—5分。 注:出现人身、设备事故取消考核

3
