过电压保护器的选型

第一步、确定电压等级。最好依据系统标称电压（即通常说的母线电压）来选择。常见系统标称电压就三种，6kV、10kV、35kV。其它电压等级仅偶尔会出现。

第二步、确定结构特征。有间隙优于无间隙，但高原用（海拔2000m以上）除外。   阻容结构优于氧化锌结构，但电容保护用除外。

第三步、确定保护对象。 A型为弱绝缘类保护（如保护电动机，有的厂家称D型）    B型为常规电器类保护（如保护变压器，有的厂家称S型、Z型或P型）   C型为大能量冲击类保护（如保护电容器，有的厂家称R型）

第四步、确定使用场所。户内型：用于开关柜内，要求尺寸小、中性点绝缘好。   户外型：用于站内露天，要求尺寸大、防污闪能力高。   其它注意事项。    名称上：也有的厂家称过电压吸收器、组合式避雷器等。   型号上：无统一国标，能否通用主要看产品结构特征是否相同。

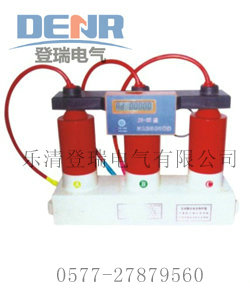

TBP-B-12.7/131-J过电压保护器作用

组合式过电压保护器采用三相四柱组合式结构，适用于35KV及以下电力系统，是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害，它具有动作快、伏安特性平坦、残压低、性能稳定、组装维护方便等优点。对于相间和相地过电压都能起到有效的保护作用. TBP-B-12.7/131-J过电压保护器用过电压动作计数器是对产品工作状况进行实时及累计计数的装置。与组合式过电压保护器配套使用，可以详细监视所保护线路的状况，预知事故前异常情况，达到分析异常动作原因，预防事故发生的作用,35KV过电压保护器可以装过电压再线监测仪,过电压在线监测仪是以高性能嵌入式单片机为核心、高性能数码管显示、面板安装，与35KV组合式过电压保护器配套使用，能够循环显示各相动作的日期、时间和次数，能满足无人值守的要求。



TBP-B-12.7/131-J过电压保护器安装方法

TBP防雷过电压保护器安装注意事项: 过电压保护器安装前首先核对保护器型号、电压等级是否正确，无误后方可安装。安装时，先将过电压保护器用螺栓固定在安装底座上，然后将接地相（D相）可靠接地，对应的A、B、C相高压引线分别固定在相应的高压接线端子上。过电压保护器距离被保护设备不要太远，否则影响保护水平。正面向外，以便于平时检查。合作支持： 电气设备网
