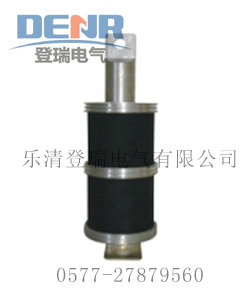

供应LXQ3电压互感器中性点用消谐器,LXQ3电压互感器中性点用消谐器原理

  • 这真不是您需要的产品?
  • 品  牌:
  • 登瑞电气
  • 主要规格:
  • LXQ3
  • 用  途:
  • 6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT),当母线空载或出线较少时,因合闸充电或在运行时接地故障消除等原因的激发,会使电压互感器过饱和,则可能产生铁磁谐振过电压。
    • 乐清登瑞电气有限公司供应多种规格的【LXQ3电压互感器中性点用消谐器】产品,专业提供【LXQ3电压互感器中性点用消谐器】的价格、型号、图片,厂家直接供货价格优势明显,找【LXQ3电压互感器中性点用消谐器】生产厂家,就选登瑞电气,详情请来电咨询!

      LXQ3电压互感器中性点用一次消谐器原理
      6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT),当母线空载或出线较少时,因合闸充电或在运行时接地故障消除等原因的激发,会使电压互感器过饱和,则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象,严重时会导致PT烧毁,继而引发其它事故。 一次消谐器是安装在6~35kV PT一次绕组Y0接线中性点与地之间的高容量非线性电阻器,起阻尼与限流的作用。该消谐电阻器可以起到良好的限制电压互感器铁磁谐振的效果,本消谐器适用于各种电压互感器型号,包括户内户外,全封闭半封闭,浇注式油浸式等电压互感器。

      一次消谐器作用
      如果6~35kV电网中性点不接地,母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。单相接地或消失时,电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT,此电流有可能将PT高压熔丝(0.5A)熔断。而安装了一次消谐器后,这种涌流将得到有效抑制,高压熔丝不再因为这种涌流而熔断

      一次消谐器使用条件
      1、适用于户内及户外,环境温度-40℃~+60;
      2、额定频率:48Hz~62Hz;
      3、海拔高度不大于3000m,地震裂度8度及以下地区;
      4、大气中无严重污秽及浸蚀性介质的场所; LXQ ( D ) 系统电压等级 设计序号 带D为弱绝缘,不带D为普通型一次消谐器
      5、串接于交流6~35kV非有效接地系统PT一次绕阻中性点与地之间, 在一个系统中 接有多台电压互感器时,在每台互感器的三相高压绕阻中性点装一台消谐器, 才能有效地限制弧光接地过电压和消除铁磁谐振。

      10KV一次消谐器型号
      LXQ-6 LXQ2-6 LXQII-6 LXQ2-10 LXQII-10
      LXQ-12 LXQ2-12 LXQII-12 LXQ2-12 LXQII-12
      RXQ-6 RXQ2-6 RXQII-6 RXQ-10 RXQ2-10 RXQII-10
      RXQ-12 RXQ2-12 RXQII-12 RXQ-12 RXQ2-12 RXQII-12
      SM-LXQ-10 SM-LXQ-6 RXQ-10GY LXQ-10GY
      35KV一次消谐器
      LXQ-24 LXQ2-24 LXQII-24 LXQ2-35 LXQII-35
      RXQ-24 RXQ2-24 RXQII-24 RXQ2-35 RXQII-35
      RXQ-35GY LXQ-35GY


      以上是LXQ3电压互感器中性点用消谐器详细信息,如果您对LXQ3电压互感器中性点用消谐器的价格、厂家、型号、参数、图片有什么疑问,请联系我们获取LXQ3电压互感器中性点用消谐器的最新信息。
